프리즘 배터리 엔드 플레이트 강철 스트랩 CCS 키트 (1P8S, 1P16S 배터리 팩용, 100Ah, 280Ah, 314Ah 셀)

브랜드 이름:	XWELL
최소 주문 수량:	1000 세트
가격:	negotiable
포장 세부사항:	판지 상자
지불 조건:	T/T, L/C, 페이팔, 웨스턴 유니온

상세 정보

제품 설명

상세 정보

원래 장소:

중국 광둥

키트 구성품:

알루미늄 엔드 플레이트 + 스틸 스트랩 + CCS 모듈(1개)

팩 구조:

1P8S(8셀 직렬) / 1P16S(16셀 직렬)

엔드 플레이트 재료:

알루미늄 6061-T6 / ADC12 다이캐스팅

스틸 벨트 재질:

스테인레스 스틸 LH201

CCS 도체 재료:

주석 도금 구리/니켈 도금 구리

CCS 절연재:

PA66 / PPO / PEEK (UL94 V-0)

셀 호환성:

100Ah, 280Ah, 314Ah LiFePO4 각형 셀

작동 전압:

≤1500V DC

전류용량:

최대 800A까지 사용자 정의 가능

접촉저항:

≤0.001Ω

작동 온도:

-40 +~ +85 ℃

애플리케이션:

에너지 저장 시스템, EV 배터리 팩, 산업용 UPS

공급 능력:

달 당 300000 세트

강조하다:

엔드 플레이트 강철 벨트 CCS 키트

1P8S

1P16S 배터리 팩 조립

제품 설명

프리스마틱 배터리 팩을 위한 끝판 + 스틸 벨트 + CCS 조립 키트

제품 개요

Our포괄적인 배터리 팩 조립 키트세 가지 중요한 요소를 통합합니다.알루미늄 끝판,스틸 스트랩, 그리고CCS (세포 연락 시스템)모듈은 하나의 사전 설계된 패키지로 구성됩니다.1P8S 및 1P16S 프리즘 셀 구성사용100Ah, 280Ah 및 314Ah LiFePO4 셀, 이 키트는 배터리 팩 조립 작업을 극적으로 단순화합니다.

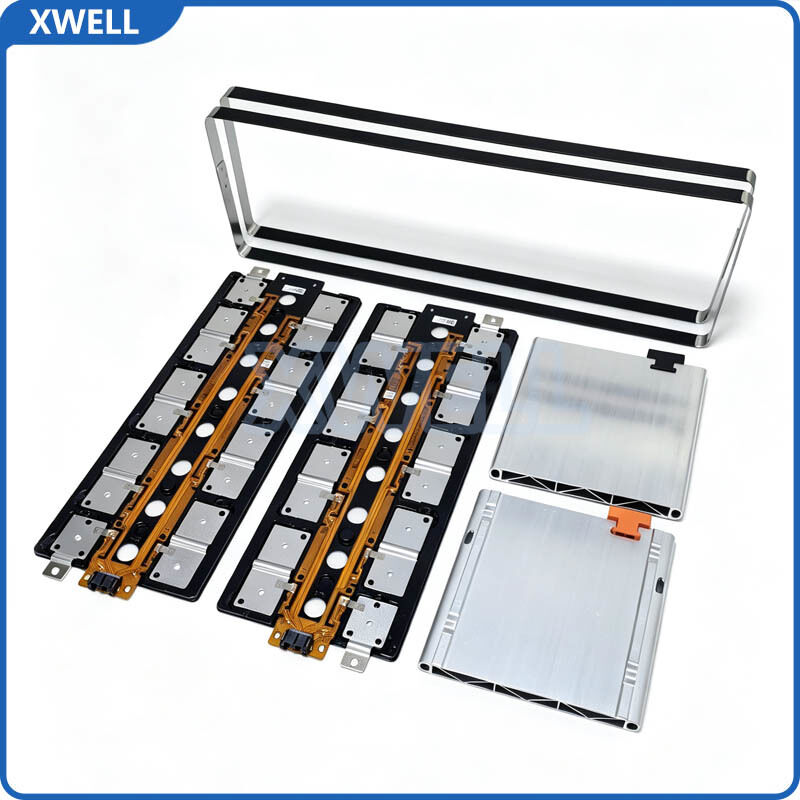

키트 부품

구성 요소	Qty	소재	기능
알루미늄 끝판	2개	ADC12	구조적 클램핑, 셀 압축, 장착 인터페이스
강철 띠	2개	스테인리스 스틸 304/201	패키지 결합, 균일 압력 분포, 진동 저항
CCS 모듈	1pc	캔 구리 + PA66/PPO/PEEK	일련 병렬 셀 연결, 전압 감지, 전류 수집

주요 특징

1P8S 및 1P16S를 위해 미리 구성된:이 키트는 두 가지 가장 일반적인 프리스마틱 셀 패크 토폴로지에 대해 공장 최적화되어 있습니다.1P8S(시리즈에 8개의 셀) 는 24V 명소 시스템에 적합합니다.1P16S(16개의 셀이 시리즈) 는 48V 명소 에너지 저장 및 가벼운 EV 애플리케이션을 목표로합니다. 주문에 따라 사용자 정의 셀 수 있습니다.
3세포 호환성:설계된100Ah, 280Ah, 314AhLiFePO4 프리스마식 세포 ‧ 산업에서 가장 널리 채택 된 용량. 끝판 크기 및 CCS 버스 바 기하학은 완벽한 적합성과 낮은 접촉 저항을 보장하기 위해 각 세포 크기에 최적화됩니다..
고성능 CCS 모듈:구리 또는 니켈로 된 구리 버스 바≤0.001Ω 접촉 저항효율적이고 저손실 전류 전송을 위해 UL94 V-0 방화성 단열 재료 (PA66/PPO/PEEK) 는-40°C ~ +85°C작동 범위
탄탄한 기계 구조:끝판은 정확한 세포 압축을 제공하며, 주기 수명을 위해 최적의 스택 압력을 유지합니다.스테인레스 스틸 벨트는 이동 및 정지용 용품에 대한 우수한 진동 및 충격 저항력으로 균일한 결합 힘을 제공합니다..
통합 신호 획득:CCS 모듈은 전압 감지 탭과 온도 모니터링 포인트를 통합하여 포괄적인 패키지 모니터링과 보호를 위해 BMS에 직접 연결 할 수 있습니다.

기술 사양

매개 변수	사양
패키지 구성	1P8S / 1P16S
호환성 있는 세포	100Ah, 280Ah, 314Ah LiFePO4 프리즘
끝판 재료	알루미늄 / ADC12 주사 주사
강철 벨트 재료	스테인리스 스틸 띠 LH201
CCS 선도자	캔화 된 구리 / 니켈 접착 된 구리
CCS 단열	PA66 / PPO / PEEK
작동 전압	≤1500V DC
현재 용량	최대 800A (변용가능)
접촉 저항	≤0.001Ω
작동 온도	-40°C ~ +85°C

왜 우리 를 선택 합니까?

1단계 키트 솔루션:끝판, 강철 벨트 및 CCS 모듈은 단일 일치 키트로 제공됩니다. 여러 공급 업체에서 구성 요소를 공급하고 자격을 부여 할 필요가 없습니다. 상자 밖으로 함께 작동하도록 설계되었습니다.
빠른 프로토타입 제작:비 표준 세포 수 또는 패키지 레이아웃을 위한 사용자 지정 구성 지원. 엔지니어링 도면 검토 및 7-12 일 이내에 샘플 생산.
확장 가능한 생산:30자동화 생산 라인에서 일관된 품질과 모든 CCS 모듈의 100% 전기 연속성 테스트를 통해 월 1000+ 세트의 생산량을 확보합니다.
유연한 MOQ:표준 구성에 대한 최소 주문 50 세트는 파일럿 프로젝트 및 소량 생산 라운드를 사용할 수 있습니다.
글로벌 지원:기술 문서, 3D CAD 파일, 설치 안내 제공 배터리 팩 디자인 최적화를 위한 전용 엔지니어링 지원

신청서

에너지 저장 시스템 (ESS):주택용 48V 벽에 장착된 배터리, 상업용 및 산업용 C&I 저장용 캐비닛
전기차 배터리 팩:저속 전기차, 전기 포크리프트, AGV, 골프 카트
통신 백업 전력:48V DC 통신 기지 스테이션 배터리 모듈
휴대용 발전소:용량이 큰 휴대용 에너지 저장장치
