| Brand Name: | XWELL |
| Model Number: | MD-ADW |
| MOQ: | 1개 |
| 가격: | USD 11000 - 15000 / pcs |
| Packaging Details: | 나무 상자 |
| Payment Terms: | T/T, Western Union, L/C. |

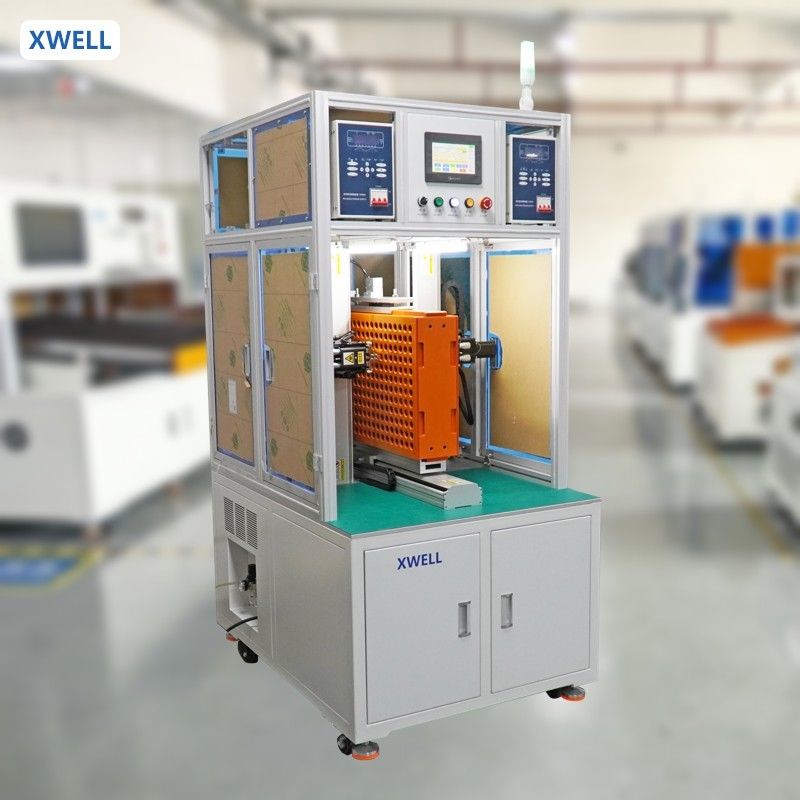

자동 CNC 양면 스폿 용접기 W 트랜지스터 용접 전원 공급 장치
1. 시스템 개요:
양면 자동 스폿 용접기는 중단점 시작을 지원하며 6000A / 8000A Transistor 전원 공급 장치가 장착되어 있습니다. 0.2mm 미만의 순수 니켈 시트와 0.3mm 이상의 강철 니켈 시트를 용접할 수 있습니다. 범프 용접이 필요합니다. 양면 자동 용접, 고효율. 프로그래밍이 간단합니다. 임의의 점 프로그래밍, 배열 프로그래밍 및 그래픽 가져오기를 지원하며 99개의 프로그래밍 파일 그룹을 저장할 수 있습니다. 용접 바늘 교체 예측은 용접 헤드가 수냉식 순환 열 분산을 채택하여 용접 바늘의 손실을 효과적으로 줄이고 용접 효과를 향상시킵니다. 자체 포함된 용접 전류 모니터링 시스템은 용접 전류를 모니터링할 수 있으며, 가짜 용접 경보 기능이 있으며, 용접을 실시간으로 모니터링할 수 있습니다.
장점
1) 부하 전압을 유도하고 피드백으로 전압을 제어하여 고품질 용접을 실현합니다.
2) 예열, 메인 열의 전원 모드, 용접 전에 예열하여 안정적인 용접 품질을 보장합니다.
3) 에너지 밀도의 연속성을 유지하고 용접 시간을 단축하며 모재의 변형 및 색상 변화를 줄입니다. (용접 시간은 마이크로초 단위로 제어되며, 연속 출력 모드)
4) 저전류에서 고전류로 쉽게 변경할 수 있어 정밀 용접에 적합합니다.
5) 전류의 상한 및 하한을 설정하여 용접 품질이 좋은지 여부를 간단하게 판단할 수 있으며, 용접 자동화 플랫폼에 적합합니다.
6) 용접 전류는 통전 시간에 따라 증가하여 용접 효과를 보장합니다.
제품 장점
1. 용접 스트로크를 사용자 정의할 수 있습니다.
2. 다양한 종류의 배터리 팩에 적합합니다.
3. 고속 용접
4. 7인치 터치 스크린, 더 편리한 작동, 더 선명한 디스플레이
5. 용접 헤드는 공랭식 또는 수냉식 기능을 갖추고 있어 스폿 용접 바늘 온도가 용접 품질에 미치는 영향을 효과적으로 줄일 수 있습니다.
6. 최대 99개의 파일 그룹을 저장할 수 있으며, 파일은 쉽게 호출할 수 있으며,
복잡한 라인 변경 프로세스가 필요하지 않습니다.
7. 솔더 조인트의 전체 이동을 위한 원키 보정 기능으로, 솔더 핀 교체 또는 기타 이유로 인한 스폿 이동을 보정할 수 있습니다.
8. 전기 또는 공압 스폿 용접기를 선택할 수 있습니다.
제품 사양
MD-ASW 및 MD-ADW 사양 | |||
| MD-ASW | MD-ADW | ||
용접 헤드 수 | 1 | 2 | |
이동 거리 | X: 400mm; Y: 400mm | Y: 500mm; Z: 350mm | |
용접 속도 | 0.5초/스폿, 2000-2500pcs/h | 0.5초/스폿, 3500-4000pcs/h | |
용접기 전원 공급 장치 | 5000A 인버터 스폿 용접기 | ||
최대 모터 속도 | 1000mm/s | ||
최대 배터리 수 | 450개 (18650) | ||
운영 체제 | 임베디드 시스템 | ||
사용자 인터페이스 | 터치 스크린 | ||
구동 모드 | 스테핑 모터 및 정밀 가이드 레일 | ||
전원 공급 장치 | 220V/50Hz(기계); 3상, 380V/50Hz(용접기) | ||
공기 압력 | 0.3-0.6 MPa | ||
기계 크기 | 900L*900W*1750Hmm | 1100L*900W*1930Hmm | |
기계 무게 | 200kg | 350kg | |
제품 응용 분야
MD-ADW는 전동 공구 배터리, 토션 카 배터리, 에너지 저장 배터리 팩, 스쿠터 전기 자동차 배터리 등에 사용할 수 있습니다. 수동 스폿 용접에 비해 용접 효율과 정확도가 크게 향상되었습니다.
제품 작동
1. 터치 스크린에서 용접 매개변수를 설정합니다. (동일한 제품은 한 번만 설정하면 됩니다)
2. 배터리 팩이 있는 고정 장치를 퀵 클램핑 위치에 놓습니다.
3. 시작 버튼을 누르면 기계가 자동으로 모든 용접 작업을 완료합니다.
4. 용접기는 작업자에게 새 고정 장치(배터리 팩)를 교체하도록 알립니다.
양면 스폿 용접기 세부 정보
원통형 배터리 팩 용접 샘플
