| Brand Name: | XWELL |
| Model Number: | MD-ADW |
| MOQ: | 1개 |
| 가격: | USD 11000 - 15000 / pcs |
| Packaging Details: | 나무 상자 |
| Payment Terms: | T/T, 서부 동맹, L/C |

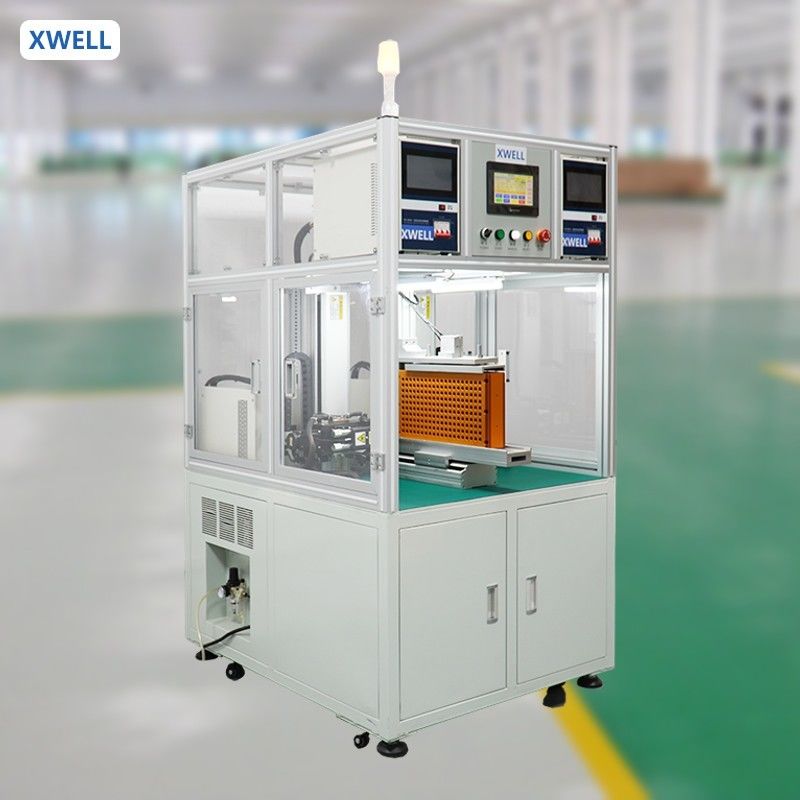

자동 양면 배터리 탭 스폿 용접기 용접기
제품 적용
자동 배터리 팩 스폿 용접기는 CNC 기반의 자동 처리 기술의 일반적인 플랫폼으로, 공장에서 배터리 팩 스폿 용접 및 조립에 적합합니다. 수동 스폿 용접에 비해 용접 효율과 정확도가 크게 향상되었습니다. 인간 중심적인 디자인으로 작동 및 디버깅이 매우 쉽고 편리합니다. 구성 요소 내장 디자인으로 외관이 더욱 간결해졌습니다.
장점
1) 부하 전압을 유도하고 피드백으로 전압을 제어하여 고품질 용접을 실현합니다.
2) 예열, 주열 전원 모드, 용접 전 예열을 통해 안정적인 용접 품질을 보장합니다.
3) 에너지 밀도의 연속성을 유지하고 용접 시간을 단축하며 모재의 변형 및 변색을 줄입니다. (용접 시간은 마이크로초 단위로 제어되며, 연속 출력 모드)
4) 저전류에서 고전류로 쉽게 변경할 수 있어 정밀 용접에 적합합니다.
5) 용접 품질이 양호한지 여부를 간단하게 판단하기 위해 전류의 상한 및 하한을 설정할 수 있으며, 용접 자동화 플랫폼에 적합합니다.
6) 통전 시간에 따라 용접 전류가 증가하여 용접 효과를 보장합니다.
제품 장점
1. 용접 스트로크를 사용자 정의할 수 있습니다.
2. 다양한 종류의 배터리 팩에 적합합니다.
3. 고속 용접
4. 7인치 터치 스크린, 더 편리한 작동, 더 선명한 디스플레이
5. 용접 헤드에는 공랭식 또는 수냉식 기능이 있어 스폿 용접 바늘 온도가 용접 품질에 미치는 영향을 효과적으로 줄일 수 있습니다.
6. 최대 99개의 파일 그룹을 저장할 수 있으며, 파일 호출이 간단합니다.
복잡한 라인 변경 프로세스가 필요하지 않습니다.
7. 솔더 조인트의 전체 이동을 위한 원키 보정 기능으로, 솔더 핀 교체 또는 기타 이유로 인한 스폿 이동을 보정할 수 있습니다.
8. 전기식 또는 공압식 스폿 용접기를 선택할 수 있습니다.
제품 사양
|
MD-ASW 및 MD-ADW 사양
|
|||
| MD-ASW | MD-ADW | ||
|
용접 헤드 수
|
1
|
2
|
|
|
이동 거리
|
X: 400mm; Y: 400mm
|
Y: 500mm; Z: 350mm
|
|
|
용접 속도
|
0.5초/스폿, 2000-2500개/시간
|
0.5초/스폿, 3500-4000개/시간
|
|
|
용접기 전원 공급 장치
|
5000A 인버터 스폿 용접기
|
||
|
최대 모터 속도
|
1000mm/s
|
||
|
최대 배터리 수
|
450개 (18650)
|
||
|
운영 체제
|
임베디드 시스템
|
||
|
사용자 인터페이스
|
터치 스크린
|
||
|
구동 모드
|
스테핑 모터 및 정밀 가이드 레일
|
||
|
전원 공급 장치
|
220V/50Hz(기계); 3상, 380V/50Hz(용접기)
|
||
|
공기압
|
0.3-0.6 MPa
|
||
|
기계 크기
|
900L*900W*1750Hmm
|
1100L*900W*1930Hmm
|
|
|
기계 무게
|
200kg
|
350kg
|
|
제품 적용
MD-ADW는 전동 공구 배터리, 토션 카 배터리, 에너지 저장 배터리 팩, 스쿠터 전기 자동차 배터리 등에 사용할 수 있습니다. 수동 스폿 용접에 비해 용접 효율과 정확도가 크게 향상되었습니다.
제품 작동
1. 터치 스크린에서 용접 매개변수를 설정합니다. (동일한 제품은 한 번만 설정하면 됩니다)
2. 배터리 팩이 있는 고정 장치를 퀵 클램핑 위치에 놓습니다.
3. 시작 버튼을 누르면 기계가 자동으로 모든 용접 작업을 완료합니다.
4. 용접기는 작업자에게 새 고정 장치(배터리 팩) 교체를 알립니다.
양면 스폿 용접기 세부 정보
원통형 배터리 팩 용접 샘플
