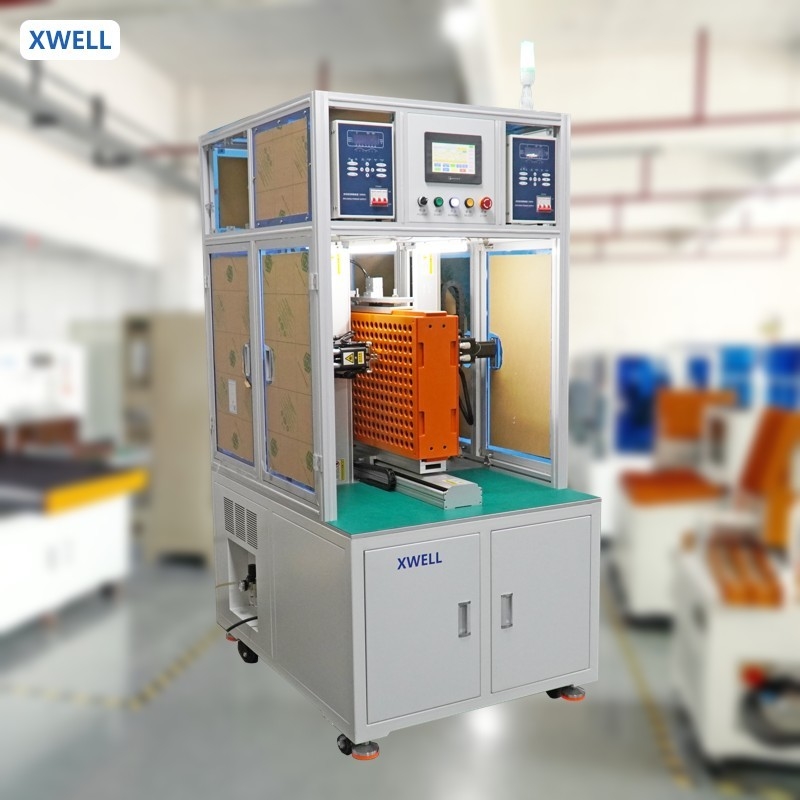

자동 이중 측면 배터리 탭 스팟 용접 기계 용접기

자동 양면 배터리 탭 스폿 용접기 용접기​

장점

1) 부하 전압을 유도하고 피드백으로 전압을 제어하여 고품질 용접을 실현합니다.

2) 예열, 주열 전원 모드, 용접 전 예열하여 안정적인 용접 품질을 보장합니다.

3) 에너지 밀도의 연속성을 유지하고 용접 시간을 단축하며 모재의 변형 및 변색을 줄입니다. (용접 시간은 마이크로초 단위로 제어되며 연속 출력 모드)

4) 저전류에서 고전류로 쉽게 변경할 수 있어 정밀 용접에 적합합니다.

5) 전류의 상한 및 하한을 설정하여 용접 품질이 좋은지 여부를 간단하게 판단할 수 있어 용접 자동화 플랫폼에 적합합니다.

6) 용접 전류는 통전 시간에 따라 증가하여 용접 효과를 보장합니다.

제품 특징

1.1 전원: 3상 AC 380V
1.2 공기압: 0.4-0.6Mpa
1.3 적용 범위: 전원 배터리 코어 18650 / 26650의 직렬 및 병렬 조합, 다중 병렬 및 다중 직렬 조합, 전동 공구 배터리, 스윙 카 배터리, 저장 배터리 팩, 26650 배터리 팩, 32650 배터리 팩, 전기 자전거 배터리 등
1.4 최대 스트로크: 예시 18650 배터리 코어, 최대 스트로크: X축 35개 코어 * Y축 20개 코어, 더 큰 스트로크가 필요한 경우 맞춤형으로 제작해야 합니다.
1.5 적합한 용접 바늘: 직경 4 - 4 * 6 수입 평두 용접 바늘 (돌출점 용접), 직경 1.5 * 100mm (스폿 용접)
1.6 적합한 니켈 너비: 니켈 형성
1.7 스폿 용접 금형 전면 입구 및 후면 출구 유형을 맞춤 설정할 수 있습니다 (자동 생산 라인 사용에 적합)
1.8 맞춤형 자동 연삭 바늘 기능
1.9 적합한 니켈 두께: 0.1mm-0.3mm
1.10 생산 효율: 시간당 약 4000PCS - 5000PCS
1.11 용접기: 5000A/8000A 모델, 2세트

• 표준 스폿 용접기: 5000A/8000A, 2세트
• 빠른 속도 스폿 용접 (2-10ms)
• 저온 용접 스폿
• 실시간 모니터링 용접
• 용접 완료 신호 포함, 용접 시간 절약
• 스폿 용접 사양 용접을 설정할 수 있습니다 (양극과 음극은 다른 전류를 사용하여 용접)
• 동일한 배터리 양극 스폿 용접을 설정할 수 있으며 음극은 스폿 용접하지 않습니다.
• 스폿 용접 중 전류가 너무 작거나 비정상적인 경우 기계가 자동으로 경고하고 정지합니다.

1.12 용접 효과: 우수한 용접 일관성, 균일한 솔더 조인트 및 아름다운 외관
1.13 세 가지 종류의 스폿 용접 데이터 입력:

• 도트 매트릭스 입력 방식
• 배열 입력 방식
• 디스크 가져오기 방식, 스폿 용접 데이터를 U 디스크에 저장하고 기계로 직접 가져오기 (U 디스크 CAD DXF 데이터는 단일 패스로 터치 스크린으로 가져온 다음 일괄적으로 터치 스크린에서 U 디스크로 내보낸 다음 다른 기계로 가져와 사용할 수 있음)

1.14 용접 금형 이름: 중국어 및 영어 입력 기술
1.15 제어 구성 요소: 7인치 터치 스크린, 6축 고속 PLC 프로그래머, 3축 750W 서보 모터, 2축 400W 서보 모터 드라이브 전기 용접 헤드
1.16 폐기물을 줄이기 위해 니켈 스트립 형성 사용
1.17 장비 디버깅은 간단하고 배우기 쉽고 이해하기 쉬우며 모델을 빠르게 변경합니다 (0-199 그룹 데이터를 호출할 수 있음)
1.18 용접 헤드 전원: 전기 서보
1.19 완성된 배터리 고정구 금형: 1세트 절연 전기 목재 고정구 (2개)
1.20 보증: 1년 제한 보증 및 평생 지원
1.21 장치에는 고장 경보가 제공되며 프롬프트에 따라 고장을 지웁니다.
1.22 치수: L1100*W900*H1930MM
1.23 무게: 약 350KG

제품 장점

1. 용접 스트로크를 맞춤 설정할 수 있습니다.
2. 다양한 종류의 배터리 팩에 적합합니다.
3. 고속 용접
4. 7인치 터치 스크린, 더 편리한 작동, 더 선명한 디스플레이
5. 용접 헤드는 공냉 또는 수냉 기능을 갖추고 있어 스폿 용접 바늘 온도가 용접 품질에 미치는 영향을 효과적으로 줄일 수 있습니다.
6. 최대 99개의 파일 그룹을 저장할 수 있으며 파일은 호출하기 쉽습니다.
복잡한 라인 변경 프로세스가 필요하지 않습니다.
7. 솔더 조인트의 전체 시프트를 위한 원키 보정 기능으로, 솔더 핀 변경 또는 기타 이유로 인한 스폿 시프트를 보정할 수 있습니다.
8. 전기 또는 공압 스폿 용접기를 선택할 수 있습니다.

제품 사양

제품 적용

MD-ADW는 전동 공구 배터리, 토션 카 배터리, 에너지 저장 배터리 팩, 스쿠터 전기 자동차 배터리 등에 사용할 수 있습니다. 수동 스폿 용접에 비해 용접의 효율성과 정확성이 크게 향상되었습니다.

제품 작동

1. 터치 스크린에서 용접 매개변수를 설정합니다. (동일한 제품은 한 번만 설정하면 됩니다.)
2. 배터리 팩이 있는 고정구를 빠른 클램핑 위치에 놓습니다.
3. 시작 버튼을 누르면 기계가 자동으로 모든 용접 작업을 완료합니다.
4. 용접기는 새로운 고정구(배터리 팩) 교체를 위해 작업자에게 소리를 냅니다.

양면 스폿 용접기 세부 정보

원통형 배터리 팩 용접 샘플
