상세 정보 |
|||
| 배터리 종류: | 단일 용접기 자동 | 용접 전력 공급: | 5000A 또는 8000A 또는 10000A 옵션 |
|---|---|---|---|
| XY 축 스트로크: | 400mm * 400mm | 모터 드라이브의 최대 속도: | 300-1000mm/초 |
| 전류: | DC | 용접 모드: | 인버터 DC |
| 스폿 용접 속도: | 0.35 s / spot; 0.35초/스팟; 2800 pcs/hour 2800 PC/시간 | Y축의 최대 베어링 중량: | 35 킬로그램 |
| 최대 부하 전기 코어: | Ｘ 방향 : 26; Ｙ 방향 : 26 | 힘: | 4000 Ｗ |
| 강조하다: | 원통형 배터리 DC 스폿 용접기,인버터 DC 스폿 용접기 |
||
제품 설명

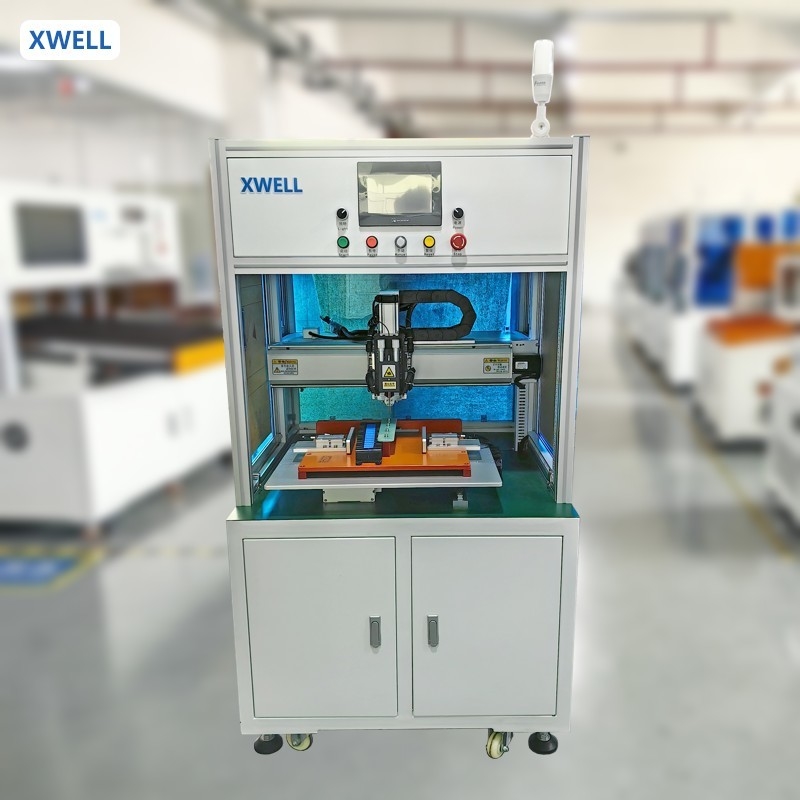

자동 단면 배터리 스폿 용접기 18650 원통형 배터리 팩 EV 자동차 배터리용 용접기
광동 Xwell 기술 유한 회사
광동 Xwell 기술 유한 회사는 신에너지 배터리 산업에서 21년의 경험을 가진 종합 회사입니다. 더 경제적이고 원스톱 서비스를 제공하기 위해, 배터리 실험실 장비, 배터리 생산 장비, 배터리 팩 장비, 레이저 용접기, 플라스틱 초음파 용접기, 금속 초음파 스폿 용접기, 와이어 초음파 용접기 및 대부분의 액세서리를 포함한 배터리 산업의 완전한 솔루션으로 고객에게 서비스를 제공하기 위해 모든 지식과 자원을 수집했으며, 지난 10년 동안 전 세계 60개 이상의 국가에 수출했습니다. CE 안전 인증 시스템을 통과했습니다. 풍부한 기술과 자본 자원을 바탕으로, 우리는 신제품 혁신에 높은 관심을 기울입니다. 매년 최소 하나의 새로운 디자인 기계를 보유하고 있습니다. 고객을 위해 가치를 창출하는 것이 자아 실현을 달성하는 유일한 방법입니다. 여러분과 협력하기를 기대합니다!
응용 분야:
태양광, 전력 배터리, NiMH 리튬 배터리 및 기타 배터리는 니켈 합금 스트립, 알루미늄 니켈 복합 스트립, 와이어 및 가이드 스트립, 가정용 전기 부품 및 가이드 스트립, 하드웨어 액세서리, 구리 및 은 제품, 스테인리스 스틸 주변 연결, 전구 발 용접, 전자 부품, 모든 종류의 고전도성 및 저전도성 금속 용접 등에 연결됩니다.
특징
1) 부하 전압을 유도하고, 피드백 모드에서 전압을 제어하여 고품질 용접을 실현합니다.2)
예열 및 주열의 전원 켜기 모드: 안정적인 용접 품질을 보장하기 위해 용접 전에 예열합니다.3) 에너지 밀도의 연속성을 유지하고, 용접 시간을 단축하며, 모재의 변형 및 변색을 줄입니다. (용접 시간은 마이크로초 단위로 제어되며, 연속 출력 모드)
4) 저전류에서 고전류로 쉽게 변경할 수 있어 정밀 용접에 적합합니다.5)
전류의 상한 및 하한을 설정하여 용접 품질이 좋은지 여부를 판단할 수 있으며, 용접 자동화 플랫폼에 적합합니다.6) 용접 전류는 전원 켜기 시간에 따라 증가하여 용접 효과를 보장합니다.
제품 장점4. 긴 유지 보수2. 강력한 일반성
3. 생산 관리4. 긴 유지 보수5. 효율적이고 정확함
6. 용접 펄스 폭 조절 가능, 용접기가 견고하고 스패터가 적으며 용접 지점이 착색되지 않음.
7. 7인치 터치 스크린, 더 편리한 작동, 더 선명한 디스플레이
8. 세 가지 파일 프로그래밍 모드, 수동 입력, 배열 및 CAD DXF 스키마 가져오기, 다양한 복잡한 프로그램 편집에 대한 간단하고 빠른 응답
9. 용접 헤드는 공기 냉각 또는 수냉 기능을 갖추고 있어 스폿 용접 바늘의 온도가 용접 품질에 미치는 영향을 효과적으로 줄일 수 있습니다.
10. 99개의 파일 그룹을 저장할 수 있어 호출이 쉽고 복잡한 배선 및 분기 프로세스가 필요하지 않습니다.
11. 솔더 조인트의 전체 편차에 대한 원 버튼 보정 기능으로, 바늘 교체 또는 기타 이유로 인한 포인트 편차를 보정하는 데 사용할 수 있습니다.
12. 스폿 용접 효율이 높고, 스폿당 용접 속도가 0.35S 미만(선택한 용접기의 다른 속도에 따라), 단면 스폿 용접기는 시간당 2800개의 코어에 도달할 수 있습니다.
13. 핵심 부품은 일본 및 대만에서 수입됩니다. 기계의 정확성, 안정성 및 수명은 중국산 부품의 두 배 이상입니다.
14. 용접 자동 경보 및 정지 기능, 고장 제거 후 스폿 용접을 계속할 수 있습니다.
15. 전원 차단 또는 중단점 연속 기능이 있는 기계는 수동으로 스폿 용접을 위해 임의의 위치를 조정할 수 있습니다.
16. 용접기는 선택 사항일 수 있으며, 고객의 다양한 요구 사항에 따라 다양한 용접기를 선택하여 고객의 요구 사항을 효과적으로 충족할 수 있습니다.
제품 사양
모델
MD-ASW
X축 이동
400mm
Y축 이동
400mm
| 스폿 용접 속도 | 0.5s / 포인트; 1800pcs / h |
| 모터 드라이브의 최대 속도 | 99 그룹 |
| 파일 저장 그룹 수 | 99 그룹 |
| 운영 체제 | 임베디드 시스템 + 맨 머신 스크린 |
| 전송 | 스테퍼 + 수입 정밀 선형 가이드 (선택적 서보 + 스크류) |
| 전원 공급 장치 | 단상 220V ± 10% / 50Hz ± 10% |
| 전력 | <1500w |
| 공기 공급 | 0.2 ~ 0.6Mpa |
| 무게 | 200KG |
| 치수 | 약 900mm*900mm*1750mm |
| 제품 응용 | 전기 자동차 배터리 팩, 가로등 배터리 팩, 자동차 배터리 모듈, 밸런스 차량 배터리 팩, 스쿠터 배터리 팩, 모바일 전원 공급 장치, 시동 배터리 팩 모듈, 전동 공구 배터리 팩, 노트북 배터리 팩, 다양한 전자 제품 및 기타 배터리 조합에 적용 가능! |
| 제품 작동 | 1. 터치 스크린에서 용접 매개변수 설정. (동일한 제품은 한 번만 설정하면 됨) |
| 2. 배터리 팩이 있는 고정 장치를 퀵 클램핑 위치에 놓습니다. | 3. 시작 버튼을 누르면 기계가 자동으로 모든 용접 작업을 완료합니다. |
4. 용접기는 작업자에게 새 고정 장치(배터리 팩) 교체를 알립니다.
배터리 스폿 용접기 세부 정보
공장 쇼
