상세 정보 |
|||
| 순응성: | CE는 증명했습니다 | 보증: | 1년 |
|---|---|---|---|
| 주요 판매점: | 높은 정확도 | 유저 인터페이스: | 터치 스크린 |
| 전력 공급원: | 5000A / 8000A / 10000A 선택 | 효율성: | 3800개/시간 |
| 장비 스트로크: | 500*350(mm) 약 760 18650 셀 | 최대 가반 하중: | 200-400pcs (표준 18650 리튬 배터리) |
| 운영 체제: | 임베디드 시스템 + 남자 - 기계 스크린 | 전송 방식: | 스텝 + 벨트 + 수입 정밀 선형 가이드 레일(옵션 서보 + 나사) |
| 강조하다: | 자동 배터리 팩 스팟 용접 기계,21700 건전지 팩 점 용접기,18650 건전지 팩 점 용접기 |
||
제품 설명

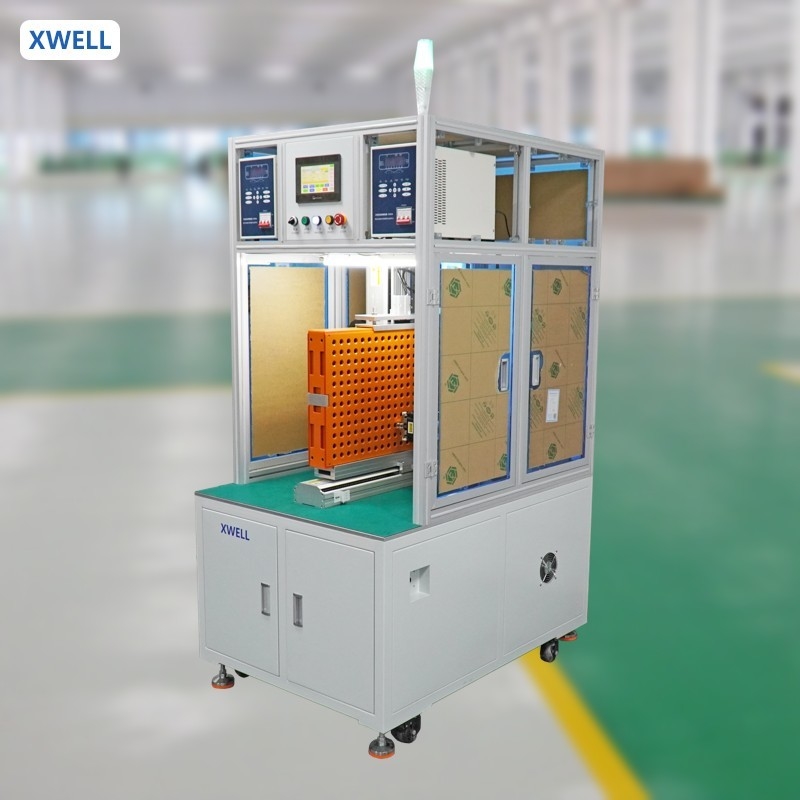

쌍면 자동 배터리 팩 스팟 용접 기계 용접 전원 공급 18650 21700 실린더 셀 팩
스펙
- 임베디드 시스템과 결합, 작업은 간단합니다. 용접 관절 추적, 폭발 화재, 거짓 용접, 누출 용접 모니터링 기록, 등으로 장착.
- 용접 기계는 선택적으로 용접 전류 모니터링 시스템을 장착 할 수 있습니다. 용접 전류를 모니터링 할 수 있으며 냉 용접 관절과 밀폐 경보가 있습니다.실시간 용접 효과 모니터링, NG 용접 스팟에 대한 경고.
- 용접 바늘 경사 경보, 용접 바늘 사용 기록, 경보 및 클리어 기능 프로그래밍 인터페이스 작동 간단, CAD 지도, 배열 및 수동 방법을 지원합니다.프로그래밍 파일의 모든 그룹을 저장할 수 있습니다.
- 용접 머리는 optio 될 수 있습니다물 냉각 또는 공기 냉각 순환 열 분산 장치로 장착되어 있습니다. 이는 제압 바늘의 손실을 효과적으로 줄이고 제압 효과를 향상시킬 수 있습니다.
작업 과정
쌍면 자동 스팟 용접 기계는 작동 전원 공급 장치, 작업 플랫폼, 서보 모터, 운영 시스템 등으로 구성됩니다.
수동으로 장기에 셀을 넣고 니켈 장면을 배치; 자동화 플랫폼으로 밀어 넣고 관련 매개 변수, 배열 등을 설정하면 용접 작업이 실현 될 수 있습니다.
제품 사양
|
MD-ASW 및 MD-ADW에 대한 사양
|
|||
| MD-ASW | MD-ADW | ||
|
용접머리 번호
|
1
|
2
|
|
|
여행
|
X: 400mm; Y: 400mm
|
Y: 500mm; Z: 350mm
|
|
|
용접 스프레이드
|
0.5초/점, 2000-2500pcs/h
|
0.5초/점, 3500-4000pcs/h
|
|
|
용접기 전원 공급 장치
|
5000A 인버터 스팟 웨일더
|
||
|
최대 모터 속도
|
1000mm/s
|
||
|
최대 배터리 번호
|
450개 (18650)
|
||
|
운영체제
|
임베디드 시스템
|
||
|
사용자 인터페이스
|
터치 화면
|
||
|
드라이브 모드
|
스텝 모터 및 정밀 안내 레일
|
||
|
전원 공급
|
220V/50Hz (기계); 3단계, 380V/50Hz (접속기)
|
||
|
공기 압력
|
0.3-0.6 MPa
|
||
|
기계 크기
|
900L*900W*1750Hmm
|
1100L*900W*1930Hmm
|
|
|
기계 무게
|
200kg
|
350kg
|
|
제품 사용
MD-ADW는 전기 도구 배터리, 토션 자동차 배터리, 에너지 저장 배터리 팩, 스쿠터 전기 차량 배터리 등에 사용할 수 있습니다.용접의 효율성과 정확도가 크게 향상되었습니다..
제품 운영
1. 터치 화면에서 용접의 매개 변수를 설정합니다. (한 가지 제품을 한 번만 설정해야 합니다.)
2배터리 팩과 함께 조명 장치를 빠른 클램핑 위치에 놓으십시오.
3시작 버튼을 누르면 기계가 자동으로 모든 용접 작업을 완료합니다.
4- 용접기 소리가 새로운 고정 장치 (배터리 팩) 의 교체에 대한 운영자를 촉구합니다.
이중 면 스팟 용접기 세부 사항
실린더형 배터리 팩 용접 샘플
