상세 정보 |
|||
| 운송 패키지: | 목재 기반 포장 | 지불 기간 :: | L/C, T/T |
|---|---|---|---|
| 유저 인터페이스: | 터치 스크린 | 전력 공급원: | 5000A / 8000A / 10000A 선택 |
| 효율성: | 3800개/시간 | 장비 스트로크: | 500*350(mm) 약 760 18650 셀 |
| 최대 가반 하중: | 200-400pcs (표준 18650 리튬 배터리) | 운영 체제: | 임베디드 시스템 + 남자 - 기계 스크린 |
| 전송 방식: | 스텝 + 벨트 + 수입 정밀 선형 가이드 레일(옵션 서보 + 나사) | ||
| 강조하다: | 배터리 점 용접기,배터리 팩 조립 라인 용접 기계 |
||
제품 설명

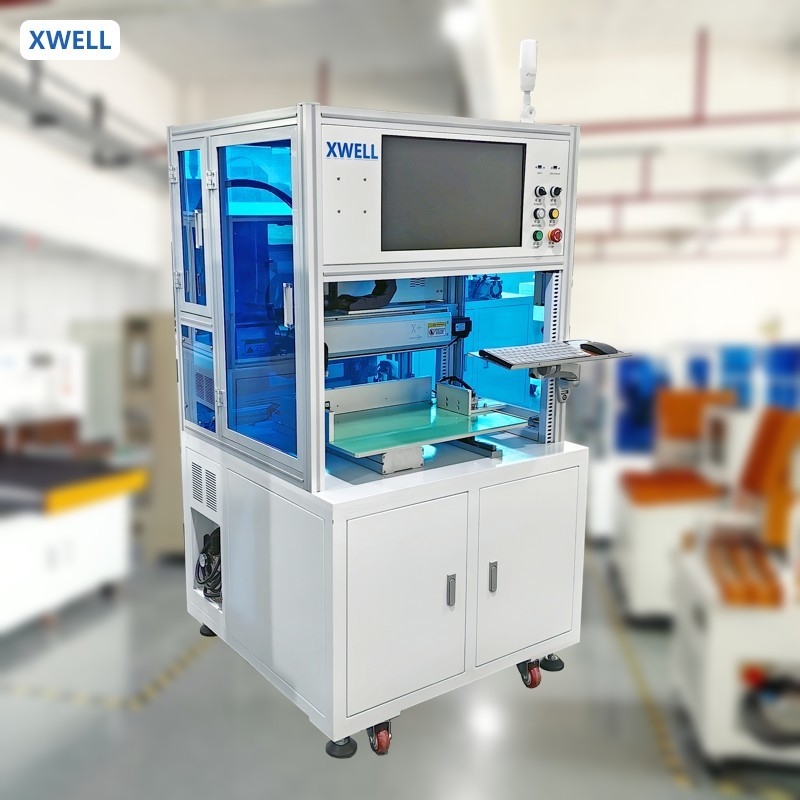

배터리 팩 조립 라인을위한 배터리 스팟 용접 기계
제품 설명
이 기계는 원통 배터리 부품의 니켈 스트립의 자동 18650 배터리 셀 단면 스팟 용접에 적합합니다.고도로 자동화된 인간-기계 인터페이스는 조작을 매우 쉽게 합니다.수동 로딩과 간단한 설정으로 배터리 팩 용접 과정을 완료 할 수 있습니다.그리고 배터리와 니켈 스트립 사이의 용접 긴장 대역 또는 니켈이 30N 이상임을 보장합니다..
적용 범위:
자동 18650/ 21700/ 26650/ 32650 원통 배터리 팩 배터리 조립을위한 단면 스팟 용접 기계, 그것은 에너지 저장 배터리, 전기 자전거 배터리,전력 배터리...
CNC 자동 18650 배터리 셀 단면 스팟 용접 기계 특성:
1. 배터리 패크 점 용접 작업을 단순화하기 위해 배열 및 비 배열 빠른 프로그래밍을 지원하기 위해 모션 컨트롤러를 사용하십시오.
2. 자율적인 현재 용접 알람, 효과적으로 로진 매듭의 문제를 해결합니다.
3. 브레이크포인트 시작, 자동 시작 및 수동 시작 모드 변환을 지원합니다.
4용접 바늘 보상 기능 물 냉각 열 분산 시스템, 용접 바늘의 손실을 줄입니다.
5우리의 자체 용접 전류 모니터링 시스템은 실시간으로 용접 전류를 모니터링 할 수 있으며 가상 용접 및 결여 용접의 문제를 효과적으로 해결할 수 있습니다.
특징:
1- 브레이크포인트 시작, 자동 시작, 수동 시작 지원
2냉금 용접 관절과 차단 경보
3쉬운 프로그램, 지원 행렬, 배열 및 포인트 프로그램, 99 그룹 매개 변수를 저장할 수 있습니다.
4용접 바늘 경사 경보.
5. 내장 용접 전류 모니터, 실시간 용접 전류를 표시 할 수 있습니다.
제품 사양
|
MD-ASW 및 MD-ADW에 대한 사양
|
|||
| MD-ASW | MD-ADW | ||
|
용접머리 번호
|
1
|
2
|
|
|
여행
|
X: 400mm; Y: 400mm
|
Y: 500mm; Z: 350mm
|
|
|
용접 스프레이드
|
0.5초/점, 2000-2500pcs/h
|
0.5초/점, 3500-4000pcs/h
|
|
|
용접기 전원 공급 장치
|
5000A 인버터 스팟 웨일더
|
||
|
최대 모터 속도
|
1000mm/s
|
||
|
최대 배터리 번호
|
450개 (18650)
|
||
|
운영체제
|
임베디드 시스템
|
||
|
사용자 인터페이스
|
터치 화면
|
||
|
드라이브 모드
|
스텝 모터 및 정밀 안내 레일
|
||
|
전원 공급
|
220V/50Hz (기계); 3단계, 380V/50Hz (접속기)
|
||
|
공기 압력
|
0.3-0.6 MPa
|
||
|
기계 크기
|
900L*900W*1750Hmm
|
1100L*900W*1930Hmm
|
|
|
기계 무게
|
200kg
|
350kg
|
|
제품 사용
MD-ADW는 전기 도구 배터리, 토션 자동차 배터리, 에너지 저장 배터리 팩, 스쿠터 전기 차량 배터리 등에 사용할 수 있습니다.용접의 효율성과 정확도가 크게 향상되었습니다..
제품 운영
1. 터치 화면에서 용접의 매개 변수를 설정합니다. (한 가지 제품을 한 번만 설정해야 합니다.)
2배터리 팩과 함께 조명 장치를 빠른 클램핑 위치에 놓으십시오.
3시작 버튼을 누르면 기계가 자동으로 모든 용접 작업을 완료합니다.
4- 용접기 소리가 새로운 고정 장치 (배터리 팩) 의 교체에 대한 운영자를 촉구합니다.
이중 면 스팟 용접기 세부 사항
실린더형 배터리 팩 용접 샘플
