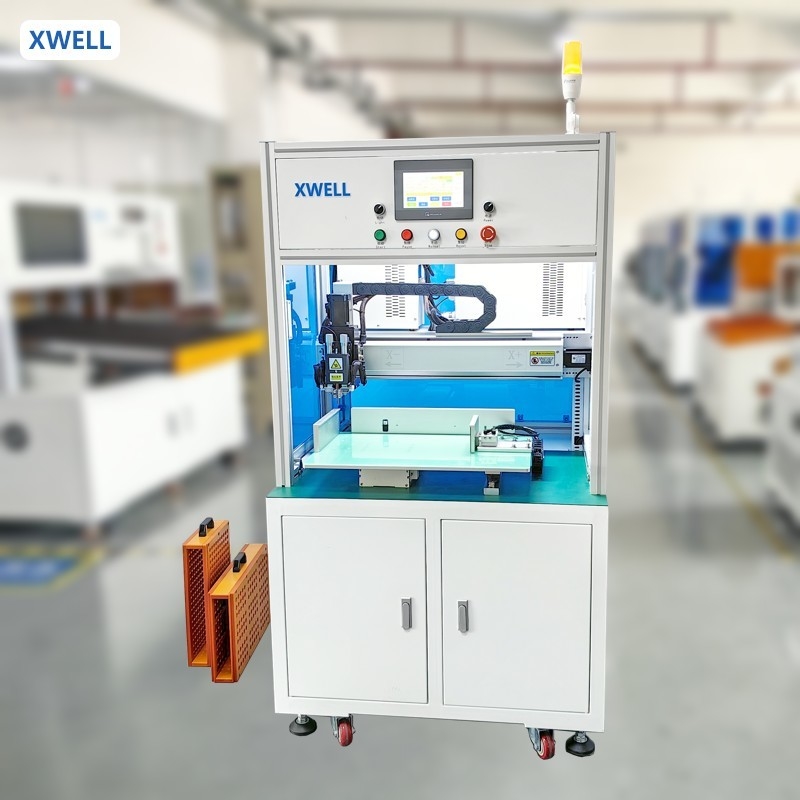

자동 단면 회전 헤드 수치 제어 점 용접 기계 18650/21700 배터리 팩 조립을위한 용접기
제품 상세 정보:
| Place of Origin: | China |
| 브랜드 이름: | XWELL |
| 인증: | CE |
| Model Number: | MD-ADW |
결제 및 배송 조건:
| Minimum Order Quantity: | 1pcs |
|---|---|
| 가격: | USD 11000 - 15000 / pcs |
| Packaging Details: | Wooden box |
| Delivery Time: | 10-15 days |
| Payment Terms: | T/T, Western Union, L/C |
| Supply Ability: | 100pcs per month |
|
상세 정보 |
|||
| Color: | optional | Compliance: | CE |
|---|---|---|---|
| User Interface: | Touch screen | Power source: | 5000A / 8000A / 10000A optional |
| Efficiency: | 3800pcs/h | Equipment stroke: | 500*350 (mm) about 760 18650 cells |
| Maximum load capacity: | 200-400pcs(standard 18650 lithium battery) | Operating system: | embedded system + man - machine screen |
| Transmission mode: | step + belt + imported precision linear guide rail (optional servo + screw) | ||
| 강조하다: | 자동 배터리 팩 스팟 용접 기계,21700 건전지 팩 점 용접기,18650 건전지 팩 점 용접기 |
||
제품 설명
자동 단면 회전 헤드 수치 제어 점 용접 기계 18650/21700 배터리 팩 조립을위한 용접기
특징:
이 장비는 주로 배터리 및 실린더 / 폴리머 배터리 집합에 있는 니켈 접착 스틸 스트립 또는 니켈 스트립의 단면 및 이중 점 용접에 사용됩니다.리, 그리고 배터리와 니켈 접착 된 철자 스트립 또는 니켈 스트립 사이의 용접 긴장이 30N보다 크다는 것을 보장합니다.장비의 스팟 용접 범위는 20 개의 18650 배터리의 용접 요구 사항을 충족 할 수 있습니다.시리즈반죽y 패키지그리고 20개 미만시리즈 배터리 팩용접 배터리 수는 인-기계를 통해 설정 할 수있는 스트로크에 의해 결정됩니다.
제품 특성:
*자동 용접, 균일 용접 관절, 좋은 일관성, 통과율을 향상
*웰딩 전류의 실시간 모니터링, 가짜 웰딩 또는 폭발물 자동 종료
화재 경보
*선택적 점 용접 사양 용접 (긍정 및 음극은 다른 전류를 설정 할 수 있습니다)
*점 용접의 좌표 매개 변수는 U 디스크에 의해 수입 될 수 있습니다
*실행 메커니즘은 세르보 모터와 선형 모듈을 채택하고 위치가 정확합니다.
*현재 생산 효율을 보여주는 자동 생산량 수집
제품 사양
|
MD-ASW 및 MD-ADW에 대한 사양
|
|||
| MD-ASW | MD-ADW | ||
|
용접머리 번호
|
1
|
2
|
|
|
여행
|
X: 400mm; Y: 400mm
|
Y: 500mm; Z: 350mm
|
|
|
용접 스프레이드
|
0.5초/점, 2000-2500pcs/h
|
0.5초/점, 3500-4000pcs/h
|
|
|
용접기 전원 공급 장치
|
5000A 인버터 스팟 웨일더
|
||
|
최대 모터 속도
|
1000mm/s
|
||
|
최대 배터리 번호
|
450개 (18650)
|
||
|
운영체제
|
임베디드 시스템
|
||
|
사용자 인터페이스
|
터치 화면
|
||
|
드라이브 모드
|
스텝 모터 및 정밀 안내 레일
|
||
|
전원 공급
|
220V/50Hz (기계); 3단계, 380V/50Hz (접속기)
|
||
|
공기 압력
|
0.3-0.6 MPa
|
||
|
기계 크기
|
900L*900W*1750Hmm
|
1100L*900W*1930Hmm
|
|
|
기계 무게
|
200kg
|
350kg
|
|
제품 사용
MD-ADW는 전기 도구 배터리, 토션 자동차 배터리, 에너지 저장 배터리 팩, 스쿠터 전기 차량 배터리 등에 사용 될 수 있습니다.용접의 효율성과 정확도가 크게 향상되었습니다..
제품 운영
1. 터치 화면에서 용접의 매개 변수를 설정합니다.
2배터리 팩과 함께 조명 장치를 빠른 클램핑 위치에 놓으십시오.
3시작 버튼을 누르면 기계가 자동으로 모든 용접 작업을 완료합니다.
4- 용접기 소리가 새로운 고정 장치 (배터리 팩) 의 교체에 대한 운영자를 촉구합니다.
이중 면 스팟 용접기 세부 사항
실린더형 배터리 팩 용접 샘플
