상세 정보 |
|||
| 판매 유형: | 일반 제품 | 핵심 부품: | PLC, 모터 |
|---|---|---|---|
| 유저 인터페이스: | 터치 화면 | 전력 공급원: | 5000A / 8000A / 10000A 선택 |
| 효율성: | 3800개/시간 | 장비 스트로크: | 500*350(mm) 약 760 18650 셀 |
| 최대 가반 하중: | 200-400pcs (표준 18650 리튬 배터리) | 운영 체제: | 임베디드 시스템 + 남자 - 기계 스크린 |
| 전송 방식: | 스텝 + 벨트 + 수입 정밀 선형 가이드 레일(옵션 서보 + 나사) | ||
| 강조하다: | 리?? 이온 배터리 스팟 용접 기계,완전 자동 스팟 용접 기계 |
||
제품 설명
리?? 이온 배터리 완전 자동 듀얼 사이드 팩 배터리 스팟 용접 기계
제품 설명
MD-ADW배터리 팩의 양면 스팟 용접 및 14500 / 18650 / 21700 / 26650 / 32700 다중 병렬 다중 시리즈 조합을 위해 공장 내 조립에 적합합니다.그것은 전기 도구 배터리에서 사용할 수 있습니다수동 스팟 용접과 비교하면 용접의 효율성과 정확도가 크게 향상되었습니다.작업 및 디버깅 매우 쉽고 편리합니다. 내장된 부품의 디자인은 더 간결한 모습을 만듭니다.
제품 장점
* 중단점 시작, 자동 시작 및 수동 시작을 지원합니다.
* 냉금 용접 조인트 및 밀폐 경보
* 쉬운 프로그램, 지원 행렬, 배열 및 포인트 프로그램, 100 그룹 매개 변수를 저장할 수 있습니다.
* 용접 바늘 경사 경보.
* 내장 용접 전류 모니터, 실시간 용접 전류를 표시 할 수 있습니다.
* NB, 전력 도구, 정원 도구, 고 전력, 에너지 저장 배터리, 전기 자동차 배터리 팩 및 기타를위한 디자인
리?? 배터리 패크 스팟 용접
* 리?? 배터리 그룹의 생산 라인과 일치 할 수 있습니다.
* 다양한 배터리 팩 제품 수십 프로세스를 저장할 수 있습니다, 파라미터 재설정 없이 제품을 전환.
제품 사양
|
MD-ASW 및 MD-ADW에 대한 사양
|
|||
| MD-ASW | MD-ADW | ||
|
용접머리 번호
|
1
|
2
|
|
|
여행
|
X: 400mm; Y: 400mm
|
Y: 500mm; Z: 350mm
|
|
|
용접 스프레이드
|
0.5초/점, 2000-2500pcs/h
|
0.5초/점, 3500-4000pcs/h
|
|
|
용접기 전원 공급 장치
|
5000A 인버터 스팟 웨일더
|
||
|
최대 모터 속도
|
1000mm/s
|
||
|
최대 배터리 번호
|
450개 (18650)
|
||
|
운영체제
|
임베디드 시스템
|
||
|
사용자 인터페이스
|
터치 화면
|
||
|
드라이브 모드
|
스텝 모터 및 정밀 안내 레일
|
||
|
전원 공급
|
220V/50Hz (기계); 3단계, 380V/50Hz (접속기)
|
||
|
공기 압력
|
0.3-0.6 MPa
|
||
|
기계 크기
|
900L*900W*1750Hmm
|
1100L*900W*1930Hmm
|
|
|
기계 무게
|
200kg
|
350kg
|
|
제품 사용
MD-ADW는 전기 도구 배터리, 토션 자동차 배터리, 에너지 저장 배터리 팩, 스쿠터 전기 차량 배터리 등에 사용할 수 있습니다.용접의 효율성과 정확도가 크게 향상되었습니다..
제품 운영
1. 터치 화면에서 용접의 매개 변수를 설정합니다.
2배터리 팩과 함께 조명 장치를 빠른 클램핑 위치에 놓으십시오.
3시작 버튼을 누르면 기계가 자동으로 모든 용접 작업을 완료합니다.
4- 용접기 소리가 새로운 고정 장치 (배터리 팩) 의 교체에 대한 운영자를 촉구합니다.

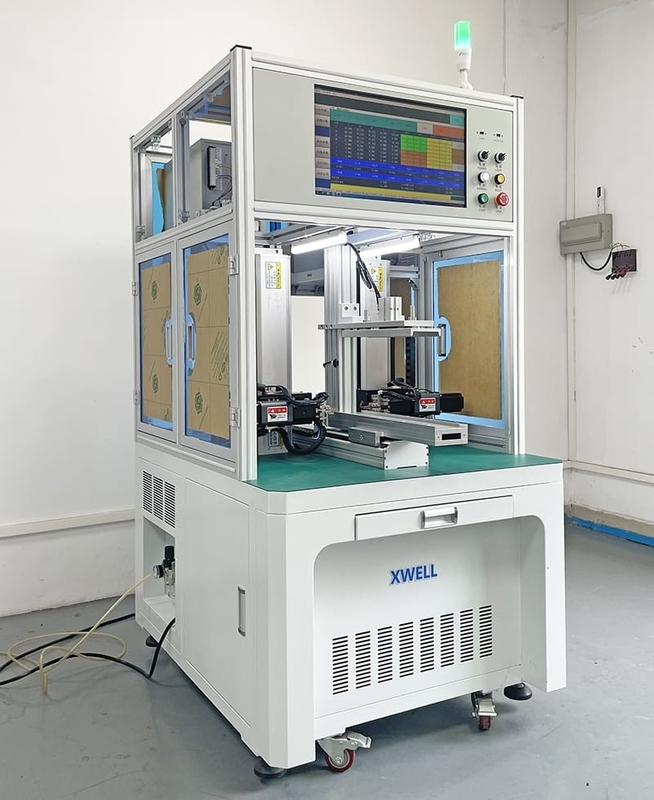

이중 면 스팟 용접기 세부 사항
실린더형 배터리 팩 용접 샘플
