상세 정보 |
|||
| 적용 가능한 산업: | 제조 계획 | 비디오 출입 검사: | 제공 |
|---|---|---|---|
| X-축 여행: | 400 밀리미터 | Y-축 여행: | 400 밀리미터 |
| 용접전류: | 5000A 8000A | 운영 체제: | Windows 및 소프트웨어 |
| 전송 방식: | 스크류 로드+정밀 리니어 가이드 레일 | 최대 점용접 비율: | 0.5S/point; 0.5S/포인트; 1500-1800pcs/h 1500-1800개/시간 |
| 용접 헤드 스프링 압력 범위: | 1.0 - 5kg | 전압: | 220V와 380V |
| 강조하다: | 32650 배터리 스팟 용접 기계,18650 배터리 스팟 용접 기계 |
||
제품 설명

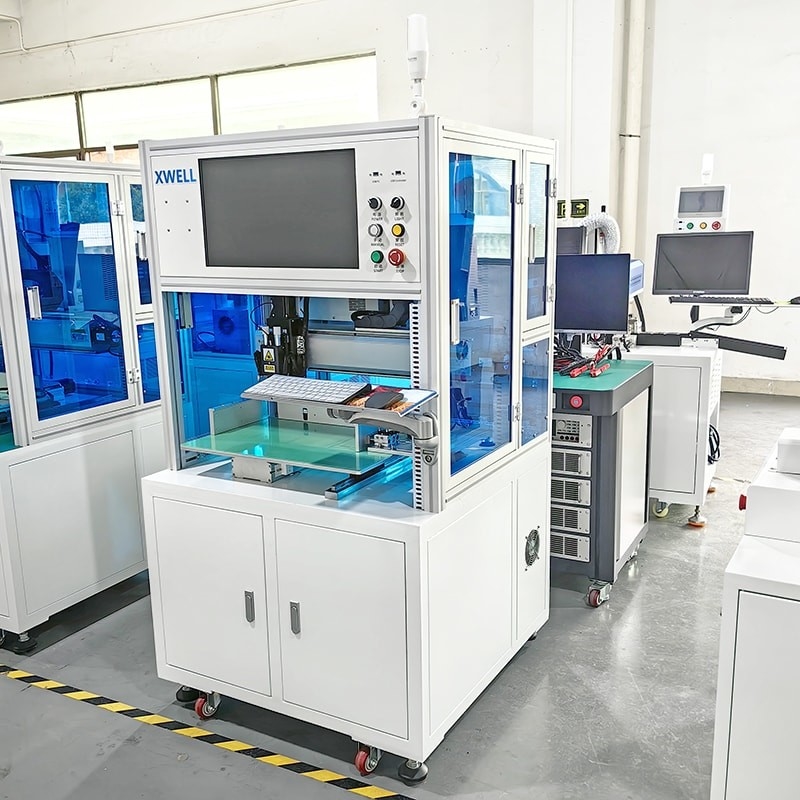

자동 단일 일면 리?? 이온 배터리 18650/21700/32650 회전 기능 없이 배터리 스팟 용접 기계
단면 스포트 용접 기계 응용
MD-ASW 표준 단일 측면 자동 점 용접 기계입니다.o 제열 머리의 회전 기능과 제열 머리의 회전 기능과 함께 BT-960XZ. 14500 / 18500 / 18650 / 18730 / 21700 / 26650 / 32700 멀티 평행 멀티 시리즈 조합에 적합합니다.그것은 전기 도구 배터리에서 사용할 수 있습니다, 토리션 자동차 배터리, 에너지 저장 배터리 팩, 스쿠터 전기 차량 배터리 등
단면 스포트 용접 기계특징
점접속 기계의 전기 제어 부분은 모듈형 설계로, 높은 통합, 좋은 다재다능성 및 간편한 유지 보수;그것은 주로 이동 메커니즘을 수행 servo 모터에 의해 제어됩니다, 높은 정확성과 좋은 신뢰성을 가지고; 장비의 전기 회로는 국내외 표준을 채택합니다. 제어 부품 및 장치는 유지 보수 및 교체하기가 쉽습니다.Autocad 데이터 수입을 지원합니다., 배열 및 수동 방법, 점 용접 효율을 크게 향상시키고 패크 조립 라인에서의 점 용접 스테이션 생산의 표준화와 신뢰성을 보장합니다.
단면 스포트 용접 기계장점
1. 로드 전압을 유도, 피드백 모드에서 전압을 제어, 고품질의 용접을 실현.
2전열 및 주요 열 모드에서 전력: 안정적인 용접 품질을 보장하기 위해 용접 전에 전열.
3에너지 밀도의 연속성 유지, 짧은 용접 시간, 기본 금속의 변형 및 변색을 줄입니다. (연접 시간은 마이크로초로 제어됩니다.그리고 연속 출력 모드)
4낮은 전류에서 높은 전류로 변경하기 쉽고 정밀 용접에 적합합니다.
5전류의 상부 및 하부 한계를 설정하여 용접 품질이 좋거나 좋지 않은지 판단 할 수 있습니다. 이는 용접 자동화 플랫폼에 적합합니다.
6- 웰딩 전류는 웰딩 효과를 보장하기 위해 시간에 전력과 함께 상승합니다.
7안정적인 제어 시스템
8. 높은 구성 조절 장치
9고 정밀 작업 절차
10제품의 고비용 성능
제품 사양
|
X축 도동
|
400mm (개인화)
|
운영체제
|
윈도우 및 소프트웨어 |
|
Y축 주름
|
400mm (개인화)
|
전송 모드
|
스루브 막대 + 정밀 선형 안내 레일
|
|
최대 점접속 속도
|
0.5S/점 1500~1800pcs/h
|
운전 모드
|
하이브리드 서보 모터
|
|
모터 드라이브의 최대 속도
|
1000mm/S
|
니켈 용접 두께
|
00.1mm-0.3mm
|
|
최대 충전 셀 (18650)
|
약 500개 (20*25)
|
차원
|
900L*900W*1750H
|
|
저장된 파일 그룹 수
|
99 그룹
|
위치 정확성
|
±0.02mm
|
|
무게
|
200kg
|
수평 베어링 무게
|
15kg (OEM)
|
주요 부분 목록
| 이름 | Qty |
| X축 모듈 | 1 세트 |
| Y축 모듈 | 1 세트 |
| 용접기 | 1개 |
| 용접머리 | 1 세트 |
| 클램프 메커니즘 | 1 세트 |
| 용접 폼 | 1 세트 |
| 컴퓨터 | 1개 |
| 모션 컨트롤러 | 1개 |
| 세르보 모터 | 2 세트 |
| 펌프 원자 | 1 세트 |
| 가공 부품 | 1전차 |
| 제어 시스템 | 1 세트 |
| 기계 프레임 | 1 세트 |
| 경보 시스템 | 1 세트 |
단면점 용접 기계 작동
1. 터치 화면에서 용접의 매개 변수를 설정합니다.
2배터리 팩과 함께 조명 장치를 빠른 클램핑 위치에 놓으십시오.
3시작 버튼을 누르면 MD-ASW는 자동으로 모든 용접 작업을 완료합니다.
4. MD-ASW 소리가 새로운 고정 장치 (배터리 팩) 의 교체에 대한 운영자를 촉구합니다. "
