상세 정보 |
|||
| 핵심 구성 요소: | 모터 | 용접 행정: | 사용자 정의 할 수 있습니다 |
|---|---|---|---|
| X-축 여행: | 400 밀리미터 | Y-축 여행: | 400 밀리미터 |
| 용접전류: | 5000A 8000A | 운영 체제: | Windows 및 소프트웨어 |
| 전송 방식: | 스크류 로드+정밀 리니어 가이드 레일 | 최대 점용접 비율: | 0.5S/point; 0.5S/포인트; 1500-1800pcs/h 1500-1800개/시간 |
| 용접 헤드 스프링 압력 범위: | 1.0 - 5kg | 전압: | 220V와 380V |
| 강조하다: | 원통 배터리 팩 용접 기계 |
||
제품 설명

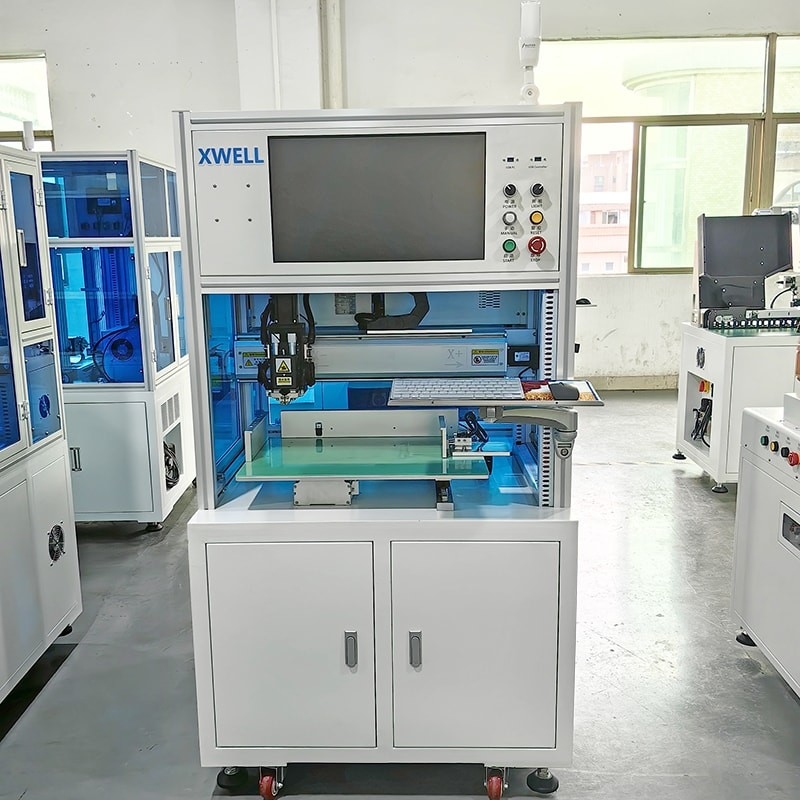

원통 배터리 팩/전기 자전거 배터리/전자 차량 배터리 팩을 위한 자동 단면 스포트 용접 기계
단면 스포트 용접 기계 응용
태양광, 전력 배터리, NiMH 리?? 배터리 및 기타 배터리는 니켈 합금 스트립, 알루미늄 니켈 복합 스트립, 유선 및 안내 스트립으로 연결되어 있습니다.가전용 전기 부품 및 가이드 스트립, 하드웨어 액세서리, 구리 및 은 제품, 스테인레스 스틸 주변 연결, 전구 발 웰딩, 전자 부품, 모든 종류의 높은 및 낮은 전도성 금속 웰딩 등.우리의 모든 E 자전거 배터리 어셈블리는 전세계의 다양한 시장에서 매우 높이 평가됩니다..
단면 스포트 용접 기계특징
이 기계는 18650,26650,32650 실린더 배터리 팩 자동 스팟 용접.
1. 브레이크 포인트 시작, 자동 시작 및 수동 시작 모드 전환을 지원합니다.
2. 그것은 거짓 점 용접 및 점 밖으로 용접 경보 기능이 있습니다.
3프로그래밍은 간단하고 모든 포인트 프로그래밍과 배열 프로그래밍을 지원합니다. 999 그룹은 프로그래밍 파일을 저장할 수 있습니다.
4- 용접 바늘 교체 예측 상기.
5자체 용접 전류 모니터링 시스템, 용접 전류의 실시간 모니터링.
단면 스포트 용접 기계장점
1.용접 스트로크는 사용자 정의 될 수 있습니다
2다양한 종류의 배터리 팩에 적합합니다.
3고속 용접
47인치 터치 스크린, 더 편리한 조작, 더 명확한 디스플레이
제품 사양
|
X축 도동
|
400mm (개인화)
|
운영체제
|
윈도우 및 소프트웨어 |
|
Y축 주름
|
400mm (개인화)
|
전송 모드
|
스루브 막대 + 정밀 선형 안내 레일
|
|
최대 점접속 속도
|
0.5S/점 1500~1800pcs/h
|
운전 모드
|
하이브리드 서보 모터
|
|
모터 드라이브의 최대 속도
|
1000mm/S
|
니켈 용접 두께
|
00.1mm-0.3mm
|
|
최대 충전 셀 (18650)
|
약 500개 (20*25)
|
차원
|
900L*900W*1750H
|
|
저장된 파일 그룹 수
|
99 그룹
|
위치 정확성
|
±0.02mm
|
|
무게
|
200kg
|
수평 베어링 무게
|
15kg (OEM)
|
주요 부분 목록
| 이름 | Qty |
| X축 모듈 | 1 세트 |
| Y축 모듈 | 1 세트 |
| 용접기 | 1개 |
| 용접머리 | 1 세트 |
| 클램프 메커니즘 | 1 세트 |
| 용접 폼 | 1 세트 |
| 컴퓨터 | 1개 |
| 모션 컨트롤러 | 1개 |
| 세르보 모터 | 2 세트 |
| 펌프 원자 | 1 세트 |
| 가공 부품 | 1전차 |
| 제어 시스템 | 1 세트 |
| 기계 프레임 | 1 세트 |
| 경보 시스템 | 1 세트 |
단면점 용접 기계 작동
1. 터치 화면에서 용접의 매개 변수를 설정합니다.
2배터리 팩과 함께 조명 장치를 빠른 클램핑 위치에 놓으십시오.
3시작 버튼을 누르면 MD-ASW는 자동으로 모든 용접 작업을 완료합니다.
4. MD-ASW 소리가 새로운 고정 장치 (배터리 팩) 의 교체에 대한 운영자를 촉구합니다. "
