상세 정보 |
|||
| 사용: | 스폿 용접 | 키워드: | 용접 스폿 머신 |
|---|---|---|---|
| Ｘ는 이동합니다: | 400 밀리미터 | Ｙ는 이동합니다: | 400 밀리미터 |
| 전원: | 5000A 또는 8000A | 운영 체제: | Windows 및 소프트웨어 |
| 전송 방식: | 스크류 로드+정밀 리니어 가이드 레일 | 최대 점용접 비율: | 0.5S/point; 0.5S/포인트; 1500-1800pcs/h 1500-1800개/시간 |
| 용접 헤드 스프링 압력 범위: | 1.0 - 5kg | 전압: | 220V와 380V |
| 강조하다: | 자동 배터리 팩 스팟 용접기,18650 배터리 팩 스팟 용접기,일 측면 점 용접기 |
||
제품 설명

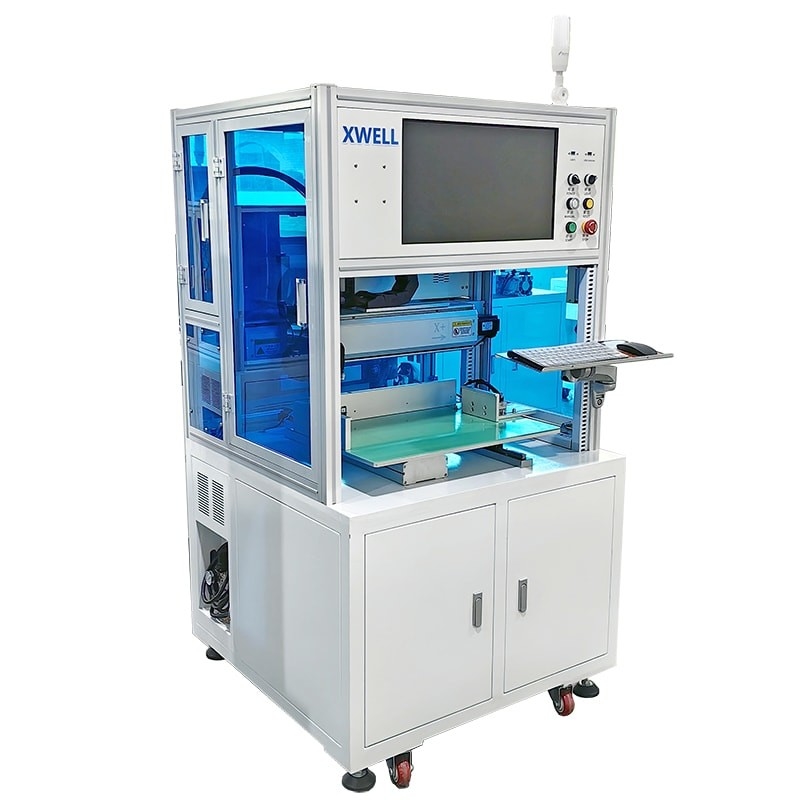

자동 단일 측면 점 용접 기계 18650 배터리 팩 점 용접기
단면 스포트 용접 기계
스팟 용접 기계 용접 전류는 매우 빠르게 상승, 짧은 시간에 용접 과정을 완료 할 수 있습니다, 용접 열 영향을받는 영역은 작고, 용접 과정에는 스프터가 없습니다.그것은 초정밀 용접에 가장 적합합니다, 얇은 와이어, 버튼 배터리 커넥터와 같은, 작은 접촉 및 릴레의 금속 필름
단면 스포트 용접 기계특징
1버전:0.9 시작HTML:0000000105 끝HTML:0000003358 시작Fragment:0000000141 끝Fragment:0000003318이 완전 자동 기계는 일정한 방향으로 용접을 위해 설계되었습니다.그것의 양면 동시 용접
설계는 성능을 희생할 필요 없이 업무 효율성을 향상시킵니다.
설계는 성능을 희생할 필요 없이 업무 효율성을 향상시킵니다.
2최대 호환되는 배터리 팩 크기는 600 x 400mm, 높이는 60-70mm입니다.
단면 스포트 용접 기계장점
1. 용접 스트로크는 사용자 정의 될 수 있습니다;
2. 다양한 종류의 배터리 팩에 적합;
3고속 용접
4윈도우 소프트웨어를 가진 컴퓨터, 더 편리한 조작, 더 명확한 표시;
5용접 머리는 공기 냉각 또는 물 냉각 기능을 가지고 있으며, 점 용접 바늘 온도가 용접 품질에 미치는 영향을 효과적으로 줄일 수 있습니다.
6. 파일의 999 그룹까지 저장할 수 있습니다, 파일은 호출하기 간단합니다, 복잡한 라인 변경 과정이 필요하지 않습니다;
7용매 관절의 전체 이동에 대한 1 키 캘리브레이션 기능
용접 스핀 또는 다른 이유
8전기 또는 공기점 용접 기계는 선택적입니다.
제품 사양
|
X축 도동
|
400mm (개인화)
|
운영체제
|
윈도우 및 소프트웨어 |
|
Y축 주름
|
400mm (개인화)
|
전송 모드
|
스루브 막대 + 정밀 선형 안내 레일
|
|
최대 점접속 속도
|
0.5S/점 1500~1800pcs/h
|
운전 모드
|
하이브리드 서보 모터
|
|
모터 드라이브의 최대 속도
|
1000mm/S
|
니켈 용접 두께
|
00.1mm-0.3mm
|
|
최대 충전 셀 (18650)
|
약 500개 (20*25)
|
차원
|
900L*900W*1750H
|
|
저장된 파일 그룹 수
|
99 그룹
|
위치 정확성
|
±0.02mm
|
|
무게
|
200kg
|
수평 베어링 무게
|
15kg (OEM)
|
주요 부분 목록
| 이름 | Qty |
| X축 모듈 | 1 세트 |
| Y축 모듈 | 1 세트 |
| 용접기 | 1개 |
| 용접머리 | 1 세트 |
| 클램프 메커니즘 | 1 세트 |
| 용접 폼 | 1 세트 |
| 컴퓨터 | 1개 |
| 모션 컨트롤러 | 1개 |
| 세르보 모터 | 2 세트 |
| 펌프 원자 | 1 세트 |
| 가공 부품 | 1전차 |
| 제어 시스템 | 1 세트 |
| 기계 프레임 | 1 세트 |
| 경보 시스템 | 1 세트 |
단면점 용접 기계 작동
1. 터치 화면에서 용접의 매개 변수를 설정합니다.
2배터리 팩과 함께 조명 장치를 빠른 클램핑 위치에 놓으십시오.
3시작 버튼을 누르면 MD-ASW는 자동으로 모든 용접 작업을 완료합니다.
4. MD-ASW 소리가 새로운 고정 장치 (배터리 팩) 의 교체에 대한 운영자를 촉구합니다. "
