상세 정보 |
|||
| 용접 여행: | 400x500mm | 맥스. 용접 두께: | 0.3 밀리미터 |
|---|---|---|---|
| 정격용량: | 맞춤형 | 핵심 구성 요소: | 압력 용기, 기어 |
| 중량 지지: | 0-35KG | 팩 사이즈: | Ｘ 방향 : 26; Ｙ 방향 : 26 |
| 용접전류: | 5000A 8000A | 전압: | 220V와 380V |
| 강조하다: | CNC 단면 스포트 웨일더 기계,전기 단면 스포트 용접기 |
||
제품 설명
전기 용접 머리 자동 수치 제어 CNC 단일 측면 스포트 용접 기계 18650 배터리 팩
배터리 스팟 용접 기계 설명
그것은 주로 18650 26650 32650 실린더 배터리에 적합합니다. 프로그램 데이터의 최대 99 세트가 교환 작업을 단순화하기 위해 저장 될 수 있습니다.그것은 모든 종류의 실린더 배터리 생산에 의해 사용할 수 있는 보편적인 기계입니다- X / Y 축 풀 세르보 드라이브와 연결 된 기계, 점 웰딩 정확성을 보장하기 위해 볼 스크루 드라이브 시스템.
배터리 스팟 용접 기계특징
이 장비는 주로 배터리 및 실린더 / 폴리머 배터리 조립에 있는 니켈 접착 스틸 스트립 또는 니켈 스트립의 단면 및 이중 스팟 용접에 사용됩니다.그리고 배터리와 니켈 접착 된 철강 스트립 또는 니켈 스트립 사이의 용접 긴장이 30N보다 크다는 것을 보장합니다.이 장비의 스팟 용접 범위는 20 시리즈 배터리 팩과 20 시리즈 배터리 팩 이하의 18650 배터리의 용접 요구 사항을 충족시킬 수 있습니다.
용접 배터리 수는 인-기계를 통해 설정 할 수있는 스트로크에 의해 결정됩니다.
배터리 스팟 용접 기계적용
1.배터리 산업:배터리 캡, 배터리 니켈 시트, 배터리 탭, 배터리 리드 아웃 조각, 버튼 배터리 용접. 다양한 배터리 (Ni-MH,Ni-Cd, 리?? 이온 배터리).
2.자동차 및 오토바일 액세서리, 하드웨어 산업:각종 터미널 및 와이어 허리 웰딩, 에마일드 와이어 웰딩, 터미널 및 구리 판, 니켈 판 웰딩, 자동차 연결 와이어 및 기타 정밀 와이어 허리 웰딩에 적합합니다.마이크로 모터 모터 납 와이어 용접.
3.전자 및 전기 부품 산업:각종 스위치, 납선 및 금으로 스프레이 된 표면의 은접, 전자 핀 사이, 부드러운 와이어와 부드러운 와이어 사이, 구리 와이어 및 저항 핀, 콘덴시터 핀,LED 조명 핀과 같은 전자 핀의 용접, 소켓 핀, 플러그 등
배터리 스팟 용접 기계사양
| 모델 번호 | MD-ASW |
| Y축 이동 | 500mm (개인 조정 가능) |
| X축 이동 | 350mm (개인화) |
| 최대 점접속 속도 | 0.35초/점 (1시간: 약 2800개 (18650개의 셀) |
| 모터 드라이브 속도 | 1000mm/S |
| 최대 부하 전기 코어 | X 방향: 26; Y 방향: 26 |
| 파일 그룹 저장 용량 | 99 그룹 |
| 운영체제 | 임베디드 시스템 인간-기계 인터페이스 |
| 전송 모드 | 타이완 정밀 스ikulu 가이드 레일 |
| 운전 모드 | 스테이퍼 서보 모터 |
| 위치 정밀도를 반복한다 | ±0.02mm |
| 크기 | L: 900mm, W: 900mm, H: 1750mm |
| 힘 | 4000W |
| 기계 무게 | 200kg |
| Y축의 최대 베어링 무게 | 35kg |
| 입력 전원 공급 | 단相 AC 220V/50Hz AC380V 3相 |
| 공기 출처 | 0.4-0.6 Mpa |

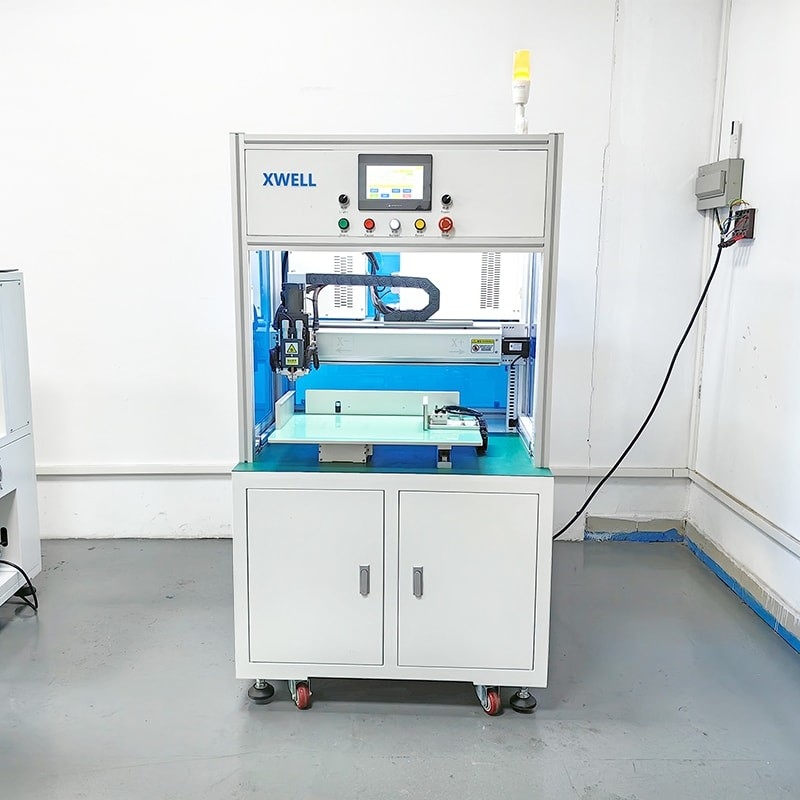

단면 스포트 용접 기계 세부 사항
