상세 정보 |
|||
| 핵심 구성 요소: | 지탱하는 PLC, 엔진 | 비디오 출입 검사: | 제공 |
|---|---|---|---|
| 팩 사이즈: | Ｘ 방향 : 26; Ｙ 방향 : 26 | 용접전류: | 5000A 8000A |
| 전압: | 220V/380V(AC) | 힘: | 4000 Ｗ |
| 강조하다: | 32650 리?? 배터리 팩 용접 기계,3KW 배터리 팩 용접 기계 |
||
제품 설명
자동 이중 면 220V 3KW 18650 26650 32650 리?? 배터리 팩 조립 스팟 용접 기계
리?? 배터리 팩 조립 라인
2. 그것은 거짓 용접 및 desoldering 알람의 기능을 가지고 있습니다
3 프로그래밍 간단, 모든 포인트 프로그래밍 및 배열 프로그래밍을 지원, 99 그룹 프로그래밍 파일을 저장할 수 있습니다.
4- 용접 핀 교체 예측 상기
5가열 전류 모니터링 시스템이 제공되며 실시간으로 가열 전류를 모니터링 할 수 있습니다.
제품 사용
MD-ADW 자동 배터리 팩 스팟 용접기는 CNC를 기반으로 자동 처리 기술의 일반적인 플랫폼이며, 배터리 팩 스팟 용접 및 공장 내 조립에 적합합니다.수동 스팟 용접과 비교, 용접의 효율성과 정확도가 크게 향상되었습니다. 인간화 된 디자인은 작동과 디버깅을 매우 쉽고 편리하게합니다.내장 된 부품의 설계는 더 간결한 모습을 만듭니다..
성능 특성:
1, 용접 전압 잠금 기술은 네트워크 전압 변동이 용접 전류에 영향을 미치지 않도록합니다.
2, 용접 펄스 너비는 조절이 가능하고, 용접 스프래치는 작고, 용접 스팟은 색을 변경하지 않습니다.
3, 전류 탐지 및 비교 기능의 두 섹션, 비정상적인 전류 소리 및 빛 경보, 효과적으로 거짓 용접 현상의 출현을 방지합니다.
4, 결함 자기 진단 기능과 함께, 해당 결함 지점을 표시, 간편한 유지 보수.
5, 모션 컨트롤 카드의 사용 임베디드 프로그래밍 모듈, 단지 시작점 좌표, 입력 X, Y 축 번호, 간격,당신은 자동으로 용접 머리의 움직임 궤적을 생성하고 시스템 파일에 저장할 수 있습니다, 프로그래밍은 간단하고 쉽게 배울 수 있습니다.
6, 시스템에서 99 그룹 용접 절차와 매개 변수를 저장할 수 있습니다, 제품을 교체만 에너지를 조정, 프로그램을 호출합니다.용접 머리는 공기, 전기 및 회전 수 있습니다.
배터리 스팟 용접 기계사양
| 모델 번호 | MD-AW |
| Y축 이동 | 500mm (개인 조정 가능) |
| X축 이동 | 350mm (개인화) |
| 최대 점접속 속도 | 0.35초/점 (1시간: 약 2800개 (18650개의 셀) |
| 모터 드라이브 속도 | 1000mm/S |
| 최대 부하 전기 코어 | X 방향: 26; Y 방향: 26 |
| 파일 그룹 저장 용량 | 99 그룹 |
| 운영체제 | 임베디드 시스템 인간-기계 인터페이스 |
| 전송 모드 | 타이완 정밀 스ikulu 가이드 레일 |
| 운전 모드 | 스테이퍼 서보 모터 |
| 위치 정밀도를 반복한다 | ±0.02mm |
| 크기 | L: 900mm, W: 900mm, H: 1750mm |
| 힘 | 4000W |
| 기계 무게 | 200kg |
| Y축의 최대 베어링 무게 | 35kg |
| 입력 전원 공급 | 이중전도 AC 220V/50Hz AC380V 3전도 |
| 공기 출처 | 0.4-0.6 Mpa |

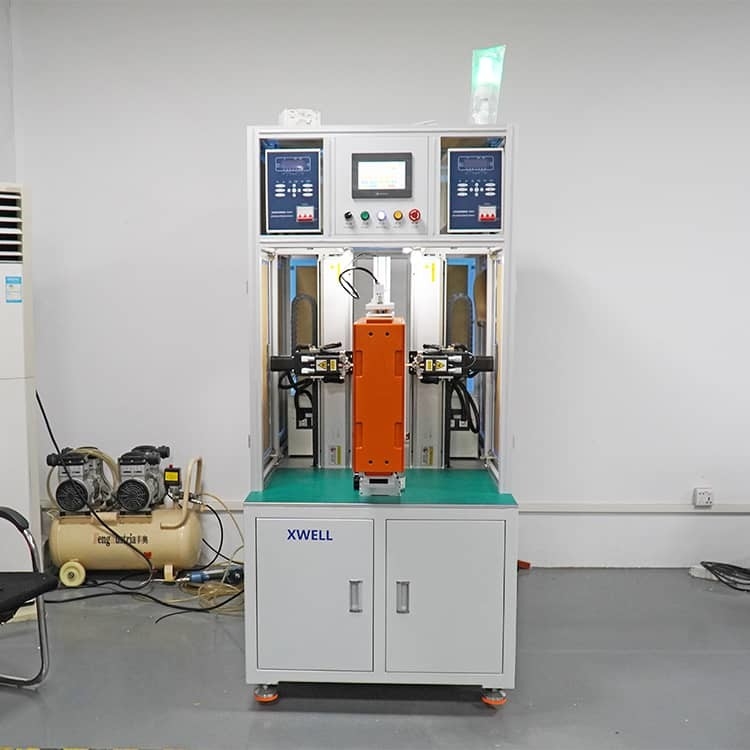

이중 측면 스포트 용접 기계 세부 사항
