상세 정보 |
|||
| 채널: | 8 | 브랜드: | XWELL |
|---|---|---|---|
| 기계류 기능: | 구분 | 입력 전압: | AC220V/50HZ |
| 힘: | <1000w> | 효율: | 600 PC / Ｈ |
| 내부 저항 테스트: | 시험 범위 : 0-80mΩ 정확도 : +/- 0.5% 르드그 디스플레이 해상도 : 0.01 밀리옴 | 전압 시험: | 시험 범위 : 0-8V 정확도 :±0.1% 르드그 결의안 : 0.01mV |
| 강조하다: | HK3561 배터리 셀 분류 기계,배터리 셀 분류 기계 해상도 0.01mV |
||
제품 설명

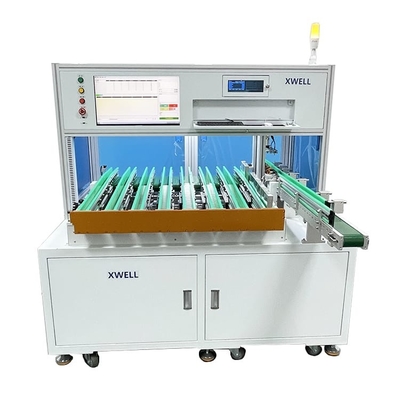

8 채널 프리즘 리튬 이온 배터리 자동 셀 분류 기계
형질
높은 수준의 자동화, 간단한 조작, 호퍼 공급, 간단한 조작, 시간당 약 600개의 전기 코어를 테스트하고 조립할 수 있어 생산 효율성을 효과적으로 향상시키고 생산 비용을 절감할 수 있습니다.
*시스템에서 테스트한 전기코어의 성능 데이터는 데이터베이스로 관리되며, 강력한 추적성을 통해 장기간 보관됩니다.소프트웨어의 데이터 분석 기능과 협력하여 제품 성능 및 품질에 대한 장기 모니터링 및 분석을 수행하여 R&D 공식 및 생산 프로세스 개선을 안내합니다.
*산업 제어 컴퓨터는 데이터를 수집하고 곡선 차트와 막대 차트를 자동으로 생성합니다.시스템에는 과거 데이터를 추적하고 내보낼 수 있는 데이터베이스 기능이 있습니다.
적용 가능한 배터리 사양 및 수입 자재 요구 사항
1. 다양한 배터리 크기에 적합한 각형 배터리 용으로 특별히 설계되었습니다.
2. 총 8개 채널, 7개 정렬 채널, 1개 NG 채널, 채널 맞춤 설정 가능
3. 고정밀 테스터를 사용하면 전압 및 내부 저항 테스트가 매우 정확합니다.
4. 각 채널의 전압 및 내부 저항 범위를 독립적으로 프로그래밍할 수 있습니다.
5. 분류 프로세스는 자동으로 제어되고 작동이 용이하며 수동 참여가 제거되어 테스트 매개변수의 정확성과 매칭 프로세스의 신뢰성을 보장하고 팩 제품의 성능과 품질을 향상 및 보장합니다.
장비 기술 매개변수 설명
*전원 공급 장치: 220V, 0.5KW.
*공기 공급원: 0.5 ~ 0.6 Mpa(건조 공기).
*분리 효율: ≥ 10PPM.
*제품 인증 비율: ≥ 99%.
*대기율: ≥ 95%.
*정렬 비율: ≥ 98%.
*정렬 정확도: 99.9%.
*2차 테스트: 에지 기어 전압 편차 ± 0.1mV, 내부 저항 편차 ± 0.05m Ω.
*정렬 매개변수: 개방 회로 전압, AC 내부 저항.
*기기 : 정밀전압 내부저항 시험기.
*장비 무게: ≥ 300KG.
*전체 치수: 1600(L) *1600(W)* 1700(H) mm.
각형 배터리 셀 분류기사양
| 전압 공급 | 220V±10%/50Hz±10% |
| 힘 | <1000W |
| 표시 화면 | 컴퓨터 소프트웨어 사용자 인터페이스 |
| 배터리 유형 |
프리즘 셀 |
| 수신채널 | 8개 채널 |
| 테스트 매개변수 | AC 내부 저항, DC 전압 |
| 내부 저항 테스트 |
테스트 범위: 0-80mΩ 정확도: +/- 0.5% 판독값 디스플레이 해상도: 0.01밀리옴 |
| 전압 테스트 |
테스트 범위: 0-8V 정확도: ±0.1% 판독값 분해능: 0.01mV |
| 정렬 속도 | 600 PC/시간 |
| 무게 | <300KG |
| 치수 | 2250mm(길이)*1200mm(폭)*1630mm(높이) |
| 시험 장치 | HK3561, BT3562 |
| 생산력 | 600 PC/시간 |

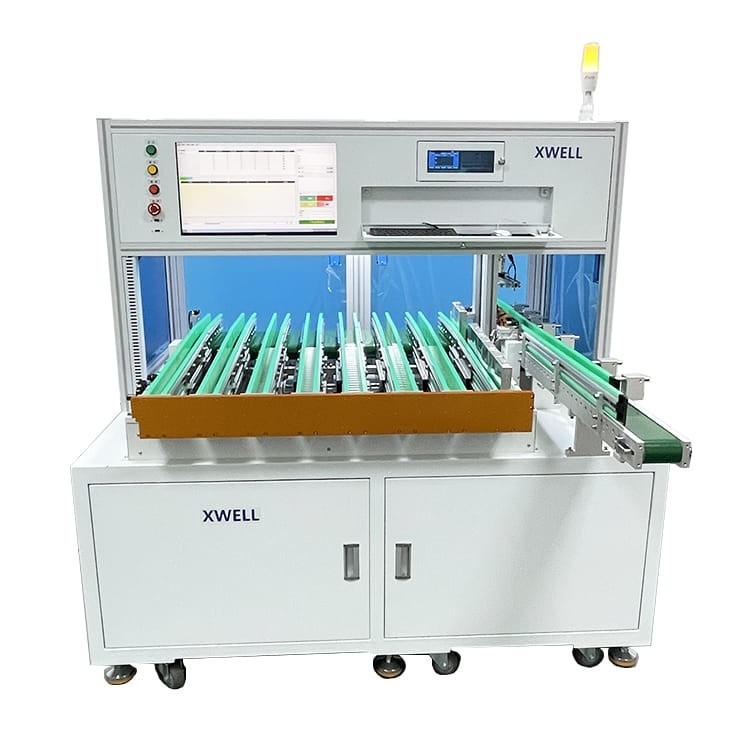

각형 배터리 셀 분류기세부
