상세 정보 |
|||
| 모델: | XW-BPS08 | 채널: | 8 |
|---|---|---|---|
| 입력 전압: | AC220V/50HZ | 테스트 파라메타: | AC 내부 저항, 개방형 DC 전압 |
| 힘: | <1000w> | 효율: | 600 PC / Ｈ |
| 내부 저항 테스트: | 시험 범위 : 0-80mΩ 정확도 : +/- 0.5% 르드그 디스플레이 해상도 : 0.01 밀리옴 | 전압 시험: | 시험 범위 : 0-8V 정확도 :±0.1% 르드그 결의안 : 0.01mV |
| 강조하다: | 맞춤형 채널 배터리 셀 분류 기계,내부 저항 배터리 셀 분류 기계 |
||
제품 설명

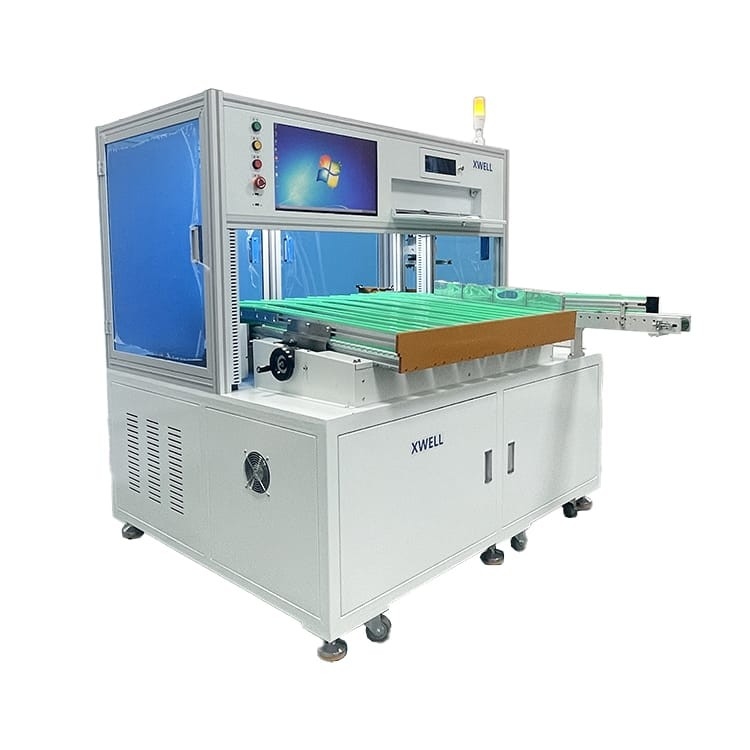

8 채널 프리즘 전지 분류 기계 전압 및 내부 저항 시험기
각형 배터리 셀 분류 기계 설명
배터리 분류기는 주로 내부 저항(IR) 및 전압 테스트에 사용되며 설정에 따라 셀을 다른 채널로 분류합니다.
기계는 기계 구조, 공급 시스템, 테스트 시스템, 제어 시스템 등으로 구성됩니다.
먼저, 배터리를 컨베이어에 올려 놓고, 컨베이어는 배터리를 테스트 위치로 가져가고, 테스트 프로브는 배터리의 양극과 음극에 접촉하고, 테스터는 배터리의 내부 저항과 전압을 읽고, 검출기는 테스트 결과를 전송합니다. 컨트롤러에 연결하면 로봇은 설정에 따라 다른 매개변수를 가진 배터리를 다른 채널에 선택하고 배치합니다.
각형 배터리 셀 분류기 특징
1. 다양한 배터리 크기에 적합한 각형 배터리 용으로 특별히 설계되었습니다.
2. 총 8개 채널, 7개 정렬 채널, 1개 NG 채널, 채널 맞춤 설정 가능
3. 고정밀 테스터를 사용하면 전압 및 내부 저항 테스트가 매우 정확합니다.
4. 각 채널의 전압 및 내부 저항 범위를 독립적으로 프로그래밍할 수 있습니다.
5. 분류 프로세스는 자동으로 제어되고 작동이 용이하며 수동 참여가 제거되어 테스트 매개변수의 정확성과 매칭 프로세스의 신뢰성을 보장하고 팩 제품의 성능과 품질을 향상 및 보장합니다.
각형 배터리 셀 분류기의 장점
1. 높은 수준의 자동화, 간단한 작동, 호퍼 로딩, 쉬운 작동은 시간당 약 600개의 배터리를 테스트하고 조립할 수 있으며 생산 효율성을 효과적으로 향상시키고 생산 비용을 절감할 수 있습니다.
2. 시스템 테스트의 배터리 성능 데이터는 장기간 저장되고 강력한 추적성을 갖춘 데이터베이스 관리 모드를 구현합니다.
3. 소프트웨어의 데이터 분석 기능을 통해 제품 성능 및 품질에 대한 장기 모니터링 및 분석을 수행하여 연구 개발 공식 개선을 안내하고 생산 프로세스를 개선합니다.
각형 배터리 셀 분류기사양
| 전압 공급 | 220V±10%/50Hz±10% |
| 힘 | <1000W |
| 표시 화면 | 컴퓨터 소프트웨어 사용자 인터페이스 |
| 배터리 유형 |
프리즘 셀 |
| 수신채널 | 8개 채널 |
| 테스트 매개변수 | AC 내부 저항, DC 전압 |
| 내부 저항 테스트 |
테스트 범위: 0-80mΩ 정확도: +/- 0.5% 판독값 디스플레이 해상도: 0.01밀리옴 |
| 전압 테스트 |
테스트 범위: 0-8V 정확도: ±0.1% 판독값 분해능: 0.01mV |
| 정렬 속도 | 600 PC/시간 |
| 무게 | <300KG |
| 치수 | 2250mm(길이)*1200mm(폭)*1630mm(높이) |
| 시험 장치 | HK3561, BT3562 |
| 생산력 | 600 PC/시간 |
각형 배터리 셀 분류기세부
