상세 정보 |
|||
| 핵심 구성 요소: | PLC, 기어박스, 펌프, 건전지 팩 생산 | 적용 가능한 산업: | 발전소, 에너지를 제조한 기계류 정비소 |
|---|---|---|---|
| 화면 출하검사: | 제공됩니다 | 팩 사이즈: | Ｘ 방향 : 26; Ｙ 방향 : 26 |
| 용접전류: | 5000A 8000A | 전압: | 220V/380V(AC) |
| 힘: | 4000 Ｗ | ||
| 강조하다: | 18650 리튬 배터리용 스폿 용접기,18650 리튬 배터리용 PLC 스폿 용접기 |
||
제품 설명

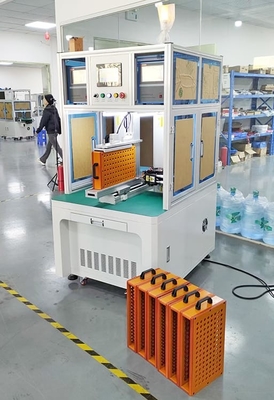

고효율 완전 자동 18650 22650 배터리 팩 배터리 팩 생산을 위한 양면 스폿 용접기
특징:
1. 중단점 시작, 자동 시작 및 수동 시작을 지원합니다.
2. 콜드 솔더 조인트 및 알람 차단.
3. 쉬운 프로그램, 지원 매트릭스, 배열 및 포인트 프로그램은 99개의 그룹 매개변수를 저장할 수 있습니다.
4. 용접 바늘 마모 경보.
5. 내장 용접 전류 모니터는 실시간 용접 전류를 표시할 수 있습니다.
6. NB, 전동 공구, 원예 도구, 고전력, 에너지 저장 배터리, 전동 자동차 배터리 팩 및 기타 리튬 배터리 팩 스폿 용접용 설계.
7. 높은 생산성: 0.5s/spot
2. 콜드 솔더 조인트 및 알람 차단.
3. 쉬운 프로그램, 지원 매트릭스, 배열 및 포인트 프로그램은 99개의 그룹 매개변수를 저장할 수 있습니다.
4. 용접 바늘 마모 경보.
5. 내장 용접 전류 모니터는 실시간 용접 전류를 표시할 수 있습니다.
6. NB, 전동 공구, 원예 도구, 고전력, 에너지 저장 배터리, 전동 자동차 배터리 팩 및 기타 리튬 배터리 팩 스폿 용접용 설계.
7. 높은 생산성: 0.5s/spot
작업:
1. 터치스크린에서 용접 매개변수 설정.(같은 상품은 한번만 설정하면 됩니다.)
2. 배터리 팩이 있는 고정물을 빠른 클램핑 위치에 놓습니다.
3. 시작 버튼을 누르면 TWSL-700L이 자동으로 모든 용접 작업을 완료합니다.
배터리 스폿 용접기사양
| 모델 번호. | MD-ASW |
| Y축 이동 | 500mm(맞춤형) |
| X축 이동 | 350mm(맞춤형) |
| 최대 점용접 속도 | 0.35s/포인트(1시간:약 2800단위18650셀) |
| 모터 구동 속도 | 1000mm/초 |
| 최대 부하 전기 코어 | X 방향: 26;Y 방향: 26 |
| 가능한 파일 그룹 스토리지 | 99개 그룹 |
| 운영 체제 | 임베디드 시스템 인간-기계 인터페이스 |
| 전송 모드 | 가이드 레일이 있는 대만 정밀 나사 |
| 운전 모드 | 스테퍼 서보 모터 |
| 반복 포지셔닝 정확도 | ±0.02mm |
| 치수 | 길이: 900mm, 너비: 900mm, 높이: 1750mm |
| 힘 | 4000W |
| 기계 중량 | 200KG |
| Y축의 최대 베어링 중량 | 35KG |
| 입력 전원 | 단상 AC 220V/50Hz AC380V 3상 |
| 에어 소스 | 0.4-0.6MPa |

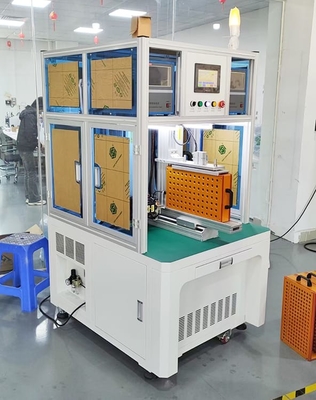

단면 스폿 용접기 세부 정보
