상세 정보 |
|||
| 모델: | MD-ASW | 용접 사이즈: | 400*400mm |
|---|---|---|---|
| 맥스 중량 지지: | 35KG | 지지 팩 크기: | Ｘ 방향 : 26; Ｙ 방향 : 26 |
| 운전 모드: | 스테퍼 서보 모터 | 용접전류: | 5000A 8000A |
| 전압: | 220V와 380V | 힘: | 4000 Ｗ |
| 강조하다: | 35KG 리튬 배터리 점 용접기,CNC 리튬 배터리 점 용접기 |
||
제품 설명
완전 자동 CNC 단일면 핵심 리튬 건전지 팩 점 용접기
배터리 점 용접기 기술
원통형 셀의 합병된 단일면 자동용접은 셀의 정부 철피로 순수한 니켈 시트 또는 니켈로 도금된 철을 용접합니다.
배터리 점 용접기 기능
1. 자동용접, 획일적 납땜 접합부, 좋은 일관성이 자격 있는 비율을 향상시킵니다
2. 실시간 용접 전류 모니터링, 잘못된 용접 또는 화재 경보와 자동 차단
3. 단일 포인트 보수용접, 손으로 자동 지역 보수용접을 조정합니다
4. 연산메커니즘은 정밀 위치 제어를 위한 선형 모듈과 서보 모터를 채택합니다
배터리 점 용접기 장점
1. 용접 행정은 맞춤화될 수 있습니다
2. 다양한 종류의 건전지 팩에 적합합니다
3. 고속도 용접
4. 7 인치 터치 스크린, 더 편리한 작동, 더 명백한 디스플레이
5. 용접 헤드는 에어-쿨링 또는 워터-쿨링 기능을 가지고 있으며, 그것이 효과적으로 바늘을 용접하여 장소의 영향을 감소시킬 수 있습니다
냉각 개시온도 용접 품질.
6. 최고 999까지 파일 집합, 부르도록 이심플 파일을 저장할 수 있습니다,
변하는 복잡한 라인이 가공처리할 것을 요구하지 않습니다
7. 이동이 더를 바꾸는 것 발생되었다는 것을 장소를 위해 눈금 보정될 수 있는 전체 이동 더 어브솔더 조인트를 위한 원키 보정 기능
솔더핀 또는 다른 reasons8. 전기이거나 공기 점 용접기는 선택적입니다
배터리 점 용접기 상술
| 모델 부정. | MD-ASW |
| Y-축 교통 | 500 밀리미터 (주문형인) |
| X-축 교통 | 350 밀리미터 (주문형인) |
| 맥스 스폿 용접 속도 | 0.35s/point (1 시간 :약 2800 units18650 셀) |
| 모터구동속도 | 1000년 mm/S |
| 최대 부하 전기적 코어 | Ｘ 방향 : 26; Ｙ 방향 : 26 |
| 유능한 파일군 저장 | 99개 그룹 |
| 운영 체제 | 임베디드 시스템 인간-기계 인터페이스 |
| 전송 방식 | 대만 정확성은 가이드 레일과 고정합니다 |
| 운전 모드 | 스테퍼 서보 모터 |
| 위치 결정 정밀도를 반복하세요 | ±0.02mm |
| 차원 | Ｌ : 900 밀리미터, Ｗ : 900 밀리미터, Ｈ : 1750 밀리미터 |
| 힘 | 4000W |
| 기계 하중 | 200KG |
| Y-축의 최대 베어링 중량 | 35KG |
| 입력 파워 공급 | 단상 교류식 220V/50Hz |
| 공기 공급원 | 0.4-0.6 Mpa |
배터리 점 용접기 애플리케이션
상응하는 정착물로, 점 용접기는 18650, 26650, 32650을 용접할 수 있고 다른 원통형 전지가 또한 다양한 원통형 전지, 정방형 배터리, 버튼형 배터리와 기타 등등을 위해 맞춤화될 수 있습니다.
배터리 점 용접기 작동
1. 용접의 매개 변수를 터치 스크린으로 설정하기. (단지 똑같은 제품은 한때 설정될 필요가 있습니다)
2. 빠른 클램핑 위치에서 건전지 팩과 정착물을 두세요.
3. 시작 버튼을 누르시오 그러면 MD-ASW는 자동적으로 모든 용접 작용을 완료합니다.
4. 새로운 정착물 (건전지 팩)을 연산자 바꿔놓기를 자극하기 위한 MD-ASW 음성.

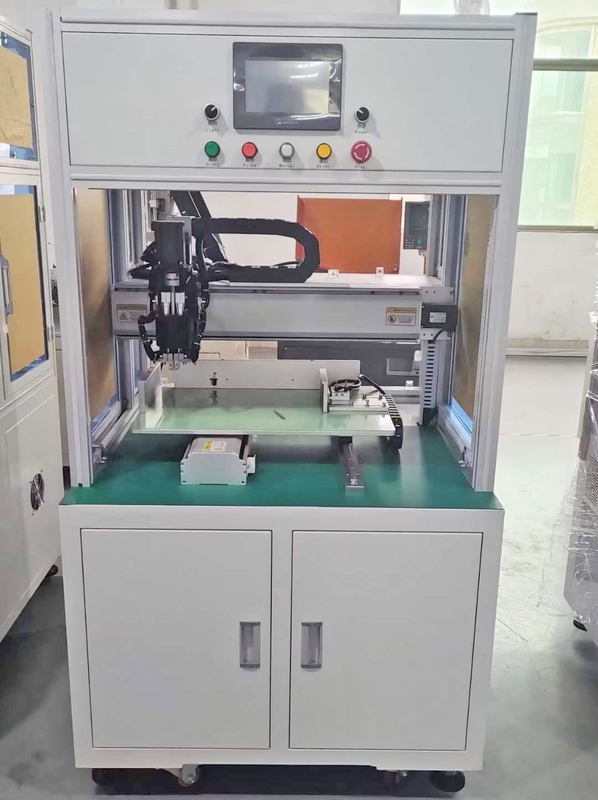

기계 구조를 용접하는 일 측면 배터리
일 측면 점 용접기 세부 사항
샘플을 용접하는 건전지 팩
