상세 정보 |
|||
| 배터리 유형: | 18650, 26650, 21700, 32650... | 용접 영역 Ｘ: | 400 밀리미터 |
|---|---|---|---|
| 용접 영역 Ｙ: | 400 밀리미터 | 최대 용접전류: | 5000A 8000A |
| 운영 체제: | Windows 및 소프트웨어 | 전송 모드: | 스크루 rod+precision 선형 가이드 레일 |
| 맥스 스폿 용접 비율: | 0.5S /는 지적합니다 ; 1500-1800pcs/h | 용접 헤드 스프링 압력 범위: | 1.0 - 5 킬로그램 |
| 전압: | 220V 및 380V | 힘: | 4000 Ｗ |
| 강조하다: | 자동 배터리 팩 스폿 용접기,21700 배터리 팩 스폿 용접기,배터리 팩 용접기 4000W |
||
제품 설명

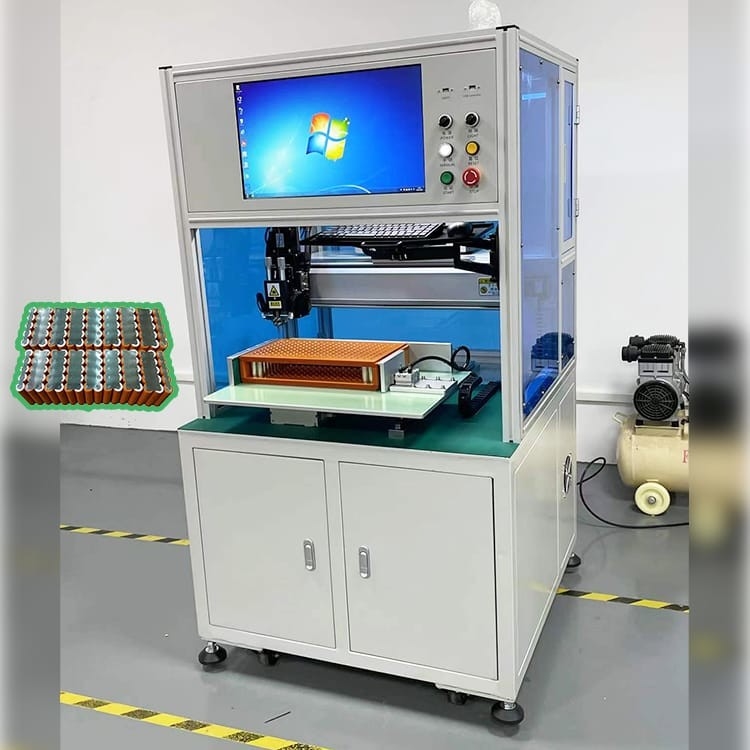

18650년 21700년 원통 모양 세포 팩을 위한 단 하나 옆 자동적인 건전지 팩 점용접 기계
단면 스폿 용접기 응용
전기 자동차 배터리 팩, 가로등 배터리 팩, 자동차 배터리 모듈, 균형 차량 배터리 팩, 스쿠터 배터리 팩, 모바일 전원 공급 장치, 시동 배터리 팩 모듈, 전동 공구 배터리 팩, 노트북 배터리 팩, 다양한 전자 제품 및 기타 배터리 조합에 적용 가능 !
단면 스폿 용접기특징
1. 중단점 시작, 자동 시작 및 수동 시작 모드 변환을 지원합니다.
2. 간단한 프로그래밍, 모든 포인트 프로그래밍 및 어레이 프로그래밍 지원, 스킵 스폿 용접 실현, 단일 포인트 및 더블 포인트 모드 사이의 빠른 전환, 스폿 용접 경로 최적화, 효율성 향상, 로컬 디스크에 프로그래밍 파일의 99개 그룹 저장 및 다음을 통해 그래픽 가져오기 USB 인터페이스.
3. 슈퍼 오퍼레이터, 유지 보수, 관리자 등으로 나눌 수 있습니다.
4. 안정적인 성능, 빠른 용접 속도 및 정전류 작동 모드를 갖는 인버터 DC 용접 전원 공급 장치가 채택되어 장기간 용접 전류의 불안정한 요소를 제거합니다.
5. 용접 전류를 실시간으로 모니터링 할 수있는 자체 용접 전류 모니터링 시스템이 있습니다.
6. 스폿 용접 전원 공급 장치에는 모션 컨트롤러와 직접 통신하고 잘못된 용접 위치를 기록하고 용접 바늘 교체를 예측하고 상기시킬 수있는 잘못된 용접 경보 기능이 있습니다.
7. 용접 효율은 노동력의 약 4배이며 높은 안정성, 노동력 절약, 시간 절약 및 비용 절감이 가능합니다.
단면 스폿 용접기장점
1. 부하 전압을 유도하고 피드백 모드에서 전압을 제어하여 고품질 용접을 실현합니다.
2. 예열 및 주열의 전원 켜기 모드: 안정적인 용접 품질을 보장하기 위해 용접 전에 예열합니다.
3. 에너지 밀도의 연속성을 유지하고 용접 시간을 단축하고 모재의 변형 및 변색을 줄입니다.(용접 시간은 마이크로초 단위로 제어되며 연속 출력 모드)
4. 저전류에서 고전류로 변경하기 쉽고 정밀 용접에 적합합니다.
5. 전류의 상한 및 하한을 설정하여 용접 품질이 양호한지 여부를 판단할 수 있으며 이는 용접 자동화 플랫폼에 적합합니다.
6. 용접 전류는 용접 효과를 보장하기 위해 제 시간에 전원이 켜짐에 따라 상승합니다.
7. 안정적인 제어 시스템
8. 높은 구성 조절 장치
9. 고정밀 작업 절차
10. 제품의 높은 비용 성능
제품 사양
|
X축 스트로크
|
400mm(맞춤형)
|
운영 체제
|
Windows 및 소프트웨어 |
|
Y축 스트로크
|
400mm(맞춤형)
|
전송 모드
|
스크류 로드+정밀 리니어 가이드 레일
|
|
최대 스폿 용접 속도
|
0.5S/포인트;1500-1800pcs/h
|
운전 모드
|
하이브리드 서보 모터
|
|
모터 드라이브의 최대 속도
|
1000mm/초
|
니켈 용접 두께
|
0.1mm-0.3mm
|
|
최대 로드 셀(18650)
|
약 500개 (20*25)
|
치수
|
900L*900W*1750H
|
|
저장된 파일 그룹 수
|
99개 그룹
|
위치 정확도
|
±0.02mm
|
|
무게
|
200KG
|
수평 베어링 무게
|
15kg(OEM)
|
주요 부품 목록
| 이름 | 수량 |
| X축 모듈 | 1 세트 |
| Y축 모듈 | 1 세트 |
| 용접 호스트 | 1개 |
| 용접 헤드 | 1 세트 |
| 클램핑 메커니즘 | 1 세트 |
| 용접 금형 | 1 세트 |
| 컴퓨터 | 1개 |
| 모션 컨트롤러 | 1개 |
| 서보 모터 | 2세트 |
| 공압 요소 | 1 세트 |
| 가공 부품 | 1 배치 |
| 제어 시스템 | 1 세트 |
| 기계 프레임 | 1 세트 |
| 경보 시스템 | 1 세트 |
단면 스폿 용접기 작동
1. 터치 스크린에서 용접 매개변수 설정.(동일한 제품은 한 번만 설정하면 됩니다)
2. 배터리 팩이 있는 고정구를 퀵 클램핑 위치에 놓습니다.
3. 시작 버튼을 누르면 MD-ASW가 자동으로 모든 용접 작업을 완료합니다.
4. 작업자가 새 고정 장치(배터리 팩)를 교체하도록 하는 MD-ASW 사운드."
