상세 정보 |
|||
| 배터리 유형: | 18650, 21700... | Ｘ는 이동합니다: | 400 밀리미터 |
|---|---|---|---|
| Ｙ는 이동합니다: | 400 밀리미터 | 전원: | 5000A 또는 8000A |
| 운영 체제: | Windows 및 소프트웨어 | 전송 모드: | 스크루 rod+precision 선형 가이드 레일 |
| 맥스 스폿 용접 비율: | 0.5S /는 지적합니다 ; 1500-1800pcs/h | 용접 헤드 스프링 압력 범위: | 1.0 - 5 킬로그램 |
| 전압: | 220V 및 380V | 힘: | 4000 Ｗ |
| 강조하다: | 배터리 단면 스폿 용접기,18650 단면 스폿 용접기,원통형 배터리 스폿 용접기 |
||
제품 설명

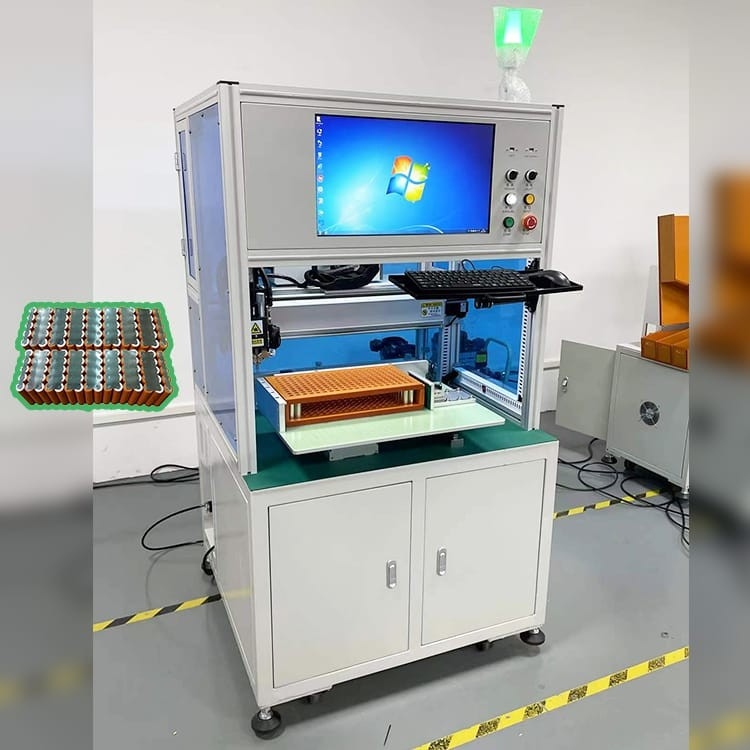

전자 차량/EV 자전거/EV 자동차 배터리 팩 어셈블리용 원통형 배터리 단면 스폿 용접기
단면 스폿 용접기
MD-ASW 단면 스폿 용접기는 18650, 26650, 21700, 32650... 배터리 팩과 같은 배터리 팩 용접에 사용됩니다.
단면 스폿 용접기특징
이 기계는 18650,26650,32650 실린더 배터리 팩 자동 스폿 용접에 사용됩니다.
1. 지원 중단점 시작, 지원 자동 시작 및 수동 시작 모드 변환.
2.It에는 틀린 점 용접과 점용접 경보 기능이 있습니다.
3. 프로그래밍이 간단하고 모든 포인트 프로그래밍 및 어레이 프로그래밍을 지원합니다.999개의 그룹은 프로그래밍 파일을 저장할 수 있습니다.
4. 용접 바늘 교체 예측 알림.
5. 자체 용접 전류 모니터링 시스템, 용접 전류의 실시간 모니터링.
단면 스폿 용접기장점
1. 용접 치기는 주문을 받아서 만들어질 수 있습니다;
2. 다양한 종류의 배터리 팩에 적합합니다.
3. 고속 용접;
4. Windows 소프트웨어가 있는 컴퓨터, 더 편리한 작동, 더 선명한 디스플레이;
5. 용접 머리에는 용접 질에 점 용접 바늘 온도의 영향을 효과적으로 감소시킬 수 있는 공냉식 또는 수냉식 기능이 있습니다;
6. 최대 999개의 파일 그룹을 저장할 수 있으며 파일은 호출하기 쉽고 복잡한 라인 변경 프로세스가 필요하지 않습니다.
7. 솔더 조인트의 전체 이동에 대한 원 키 교정 기능, 변경으로 인한 스팟 이동에 대해 교정 가능
솔더 핀 또는 기타 이유
8. 전기 또는 공압 스폿 용접기는 선택 사항입니다.
제품 사양
|
X축 스트로크
|
400mm(맞춤형)
|
운영 체제
|
Windows 및 소프트웨어 |
|
Y축 스트로크
|
400mm(맞춤형)
|
전송 모드
|
스크류 로드+정밀 리니어 가이드 레일
|
|
최대 스폿 용접 속도
|
0.5S/포인트;1500-1800pcs/h
|
운전 모드
|
하이브리드 서보 모터
|
|
모터 드라이브의 최대 속도
|
1000mm/초
|
니켈 용접 두께
|
0.1mm-0.3mm
|
|
최대 로드 셀(18650)
|
약 500개 (20*25)
|
치수
|
900L*900W*1750H
|
|
저장된 파일 그룹 수
|
99개 그룹
|
위치 정확도
|
±0.02mm
|
|
무게
|
200KG
|
수평 베어링 무게
|
15kg(OEM)
|
주요 부품 목록
| 이름 | 수량 |
| X축 모듈 | 1 세트 |
| Y축 모듈 | 1 세트 |
| 용접 호스트 | 1개 |
| 용접 헤드 | 1 세트 |
| 클램핑 메커니즘 | 1 세트 |
| 용접 금형 | 1 세트 |
| 컴퓨터 | 1개 |
| 모션 컨트롤러 | 1개 |
| 서보 모터 | 2세트 |
| 공압 요소 | 1 세트 |
| 가공 부품 | 1 배치 |
| 제어 시스템 | 1 세트 |
| 기계 프레임 | 1 세트 |
| 경보 시스템 | 1 세트 |
단면 스폿 용접기 작동
1. 터치 스크린에서 용접 매개변수 설정.(동일한 제품은 한 번만 설정하면 됩니다)
2. 배터리 팩이 있는 고정구를 퀵 클램핑 위치에 놓습니다.
3. 시작 버튼을 누르면 MD-ASW가 자동으로 모든 용접 작업을 완료합니다.
4. 작업자가 새 고정 장치(배터리 팩)를 교체하도록 하는 MD-ASW 사운드."
