상세 정보 |
|||
| IR 테스터: | 정확성 전압 저항 테스터 (HK3561) | 배터리 유형: | 원통형 셀, 18650, 21700... |
|---|---|---|---|
| 끈적끈적한 채널: | 2 - 4 | 구분 채널: | 5 - 21 |
| 압력: | 0.5-0.8Mpa | 능률: | 60-70PPM |
| 치수: | 1500L Ｘ 700W Ｘ 1600H 밀리미터 | 배터리 정렬 매개 변수: | 개방 전압 & AC 저항 |
| 개방 회로 전압 정확도: | ± 0.05% 르드그 디스플레이 해상도 : 0.1 밀리볼트 | AC 저항 정확도: | ± 0.5% 르드그 디스플레이 해상도 : 0.01 밀리옴 |
| 강조하다: | 배터리 보리 종이 접착 기계,배터리 셀 보리 종이 접착 기계,18650 배터리 셀 정렬 기계 |
||
제품 설명

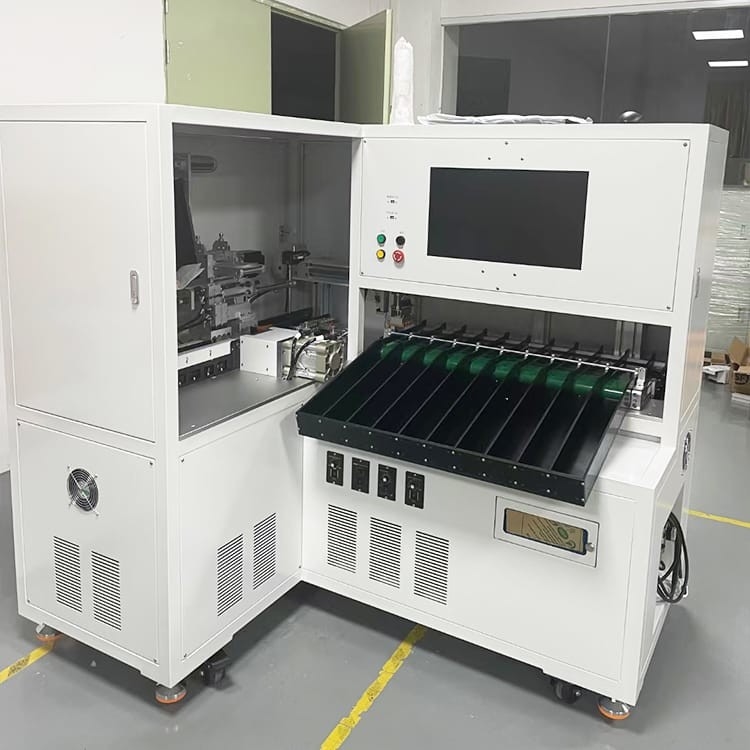

18650 배터리 팩용 자동 배터리 정렬 기계가 있는 고속 배터리 보리 종이 접착 기계
Mac 고정 및 정렬하인 프로세스
배터리의 전체 상자 채우기 → 모터 회전 → 실린더가 배터리를 밀어냅니다. → 벨트 운송 배터리 → 배터리 발사 → 배터리가 컨베이어 벨트에 들어가는 것 → 실린더를 멈춤 → 리드 스크류 드라이브 실린더 배터리 팀 → 배터리는 4 개의 리드 나사로 가득 차 있습니다. 배터리 → 실린더 압력 하에서 → 배터리를 고지 보리 종이 위치로 이동 → 실린더의 보조 위치 지정 → 스테퍼 모터에 붙인 보리 → 폐기물 회수 → 슈트를 방전하기 위해 완성 된 배터리 → 실린더가 배터리를 분류기 벨트에 밀어 넣음 → 배터리 발사 → 배터리 테스트 → 배터리가 가득 차면 매니퓰레이터가 배터리를 잡습니다. → 배터리 분류 → 수동 포장
부착 및 분류 기계 설명
분류 및 배터리 절연 종이 접착 기계는 원통형 배터리를 먼저 붙여 넣은 다음 내부 저항, 전압 및 기타 매개 변수를 확인하는 데 적합한 일종의 테스트 및 분류 장비입니다.그것은 고정밀 내부 저항, 전압 자동 테스트 시스템을 갖추고 있습니다.컴퓨터 소프트웨어에 설정된 내부 저항에 따라 장비는 전압 값에 따라 지정된 위치로 배터리를 정확하게 보내고 시스템은 (5/6/11/21) 분류를 실현할 수 있는 옵션 채널 배터리 분류기를 장착할 수 있습니다. .이 장비의 전체 설계 효율은 시간당 약 4500개의 전기 코어이며 구조 설계가 간단하고 관대하며 성능이 안정적입니다.
부착 및 분류 기계기계적 구조
조밀한 구조 디자인, 아름다운 외관 및 작은 공간 점유;
장비의 수동 포장 및 적재;
장비는 고품질의 두꺼운 냉간 압연 판금, 알루미늄 프로파일 프레임을 채택합니다.
장비에는 범용 이동식 캐스터가 장착되어 있어 장비를 쉽게 이동하고 취급할 수 있습니다.
부착 및 분류 기계사양
| 전원 | 220VAC±10%/50Hz |
| 힘 | 1KW |
| 작동 가스 소스 | 0.5-0.8MPa |
| 적응 배터리 | 18650,26650,32650,21700 등 |
| 능률 | 60-70PPM |
| 치수 | 1500L X 700W X 1600H mm |
| 기구 | 정밀 내압시험기(HK3561) |
| 배터리 정렬 매개변수 | 개방 회로 전압 및 AC 저항 |
| 개방 회로 전압 정확도 |
± 0.05% 판독값 디스플레이 해상도: 0.1밀리볼트 |
| AC 저항 정확도 |
± 0.5% 판독값 디스플레이 해상도: 0.01밀리옴 |
| 채널 | 13채널 |
| 선형 가이드 레일 | 하이윈 |
| PLC | 모션 컨트롤러 |
| 솔레노이드 벨브 | 에어택 |
| 실린더 | 에어택 |
| 소음 | ≤65db |
| 장비 작물 이동성 | ≥95% |
부착 및 분류 기계포장
