상세 정보 |
|||
| 배터리 유형: | 선택적인 18650,26650,32650,21700 | 끈적끈적한 채널: | 2-4 |
|---|---|---|---|
| 구분 채널: | 5-21 | 압력: | 0.5-0.8Mpa |
| 능률: | 60-70PPM | 치수: | 1500L Ｘ 700W Ｘ 1600H 밀리미터 |
| 기구: | 정확성 전압 저항 테스터 (HK3561) | 배터리 정렬 매개 변수: | 개방 전압 & AC 저항 |
| 개방 회로 전압 정확도: | ± 0.05% 르드그 디스플레이 해상도 : 0.1 밀리볼트 | AC 저항 정확도: | ± 0.5% 르드그 디스플레이 해상도 : 0.01 밀리옴 |
| 강조하다: | 26650 배터리 스틱 및 정렬 기계,18650 배터리 스틱 및 정렬 기계,PLC 배터리 스틱 및 정렬 기계 |
||
제품 설명

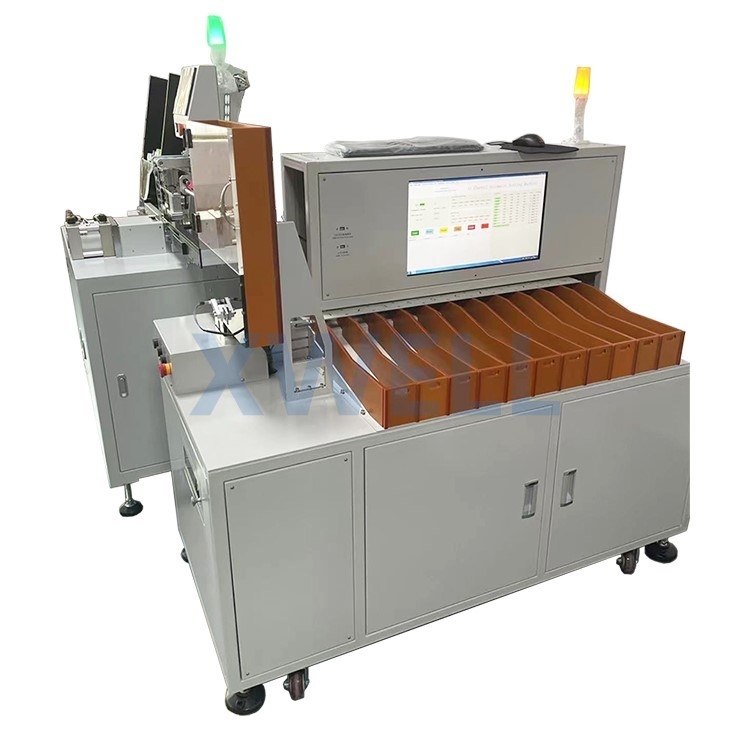

18650 26650 21700 자동 배터리 스틱 기계 및 11 채널 분류 기계
부착 및 분류 기계 설명
1. 칼 틀이 끈적 거리지 않고 고원 보리 종이가 단단하고 균일하게 끼워져 다음 공정에 영향을 미치지 않습니다.
2. 분류기에는 고정밀 내부 저항, 전압 및 자동 테스트 시스템이 장착되어있어 설정된 내부 저항 전압 값에 따라 셀을 지정된 기어로 정확하게 보낼 수 있습니다.
3. 자동 스티커 기계는 10 채널 분류기와 연결되어 자동 조립 라인을 형성하여 작업 효율이 높고 노동력을 크게 절약합니다.
4.10 채널 분류 속도, 매번 5pcs, 고효율, 높은 안정성은 각 채널 셀의 일관성을 효과적으로 선별합니다.
5. 자동 수신 기능은 작업 효율성을 향상시키기 위해 전체 재료 경보 기능과 함께 셀을 다른 수신 상자에 자동으로 넣을 수 있습니다.
6. 테스트 데이터는 자체 저장 기능과 함께 배치로 저장됩니다.바코드는 시험전압 내부저항 데이터에 해당하며, 데이터는 영구적으로 저장되어 다운로드 및 추출이 가능합니다.
부착 및 분류 기계특징
1. 분류 매개변수는 사용자가 자유롭게 설정할 수 있으며 11개의 기어로 나뉩니다.
2. 장비는 구조가 작고 외관이 아름답고 공간이 작습니다.
3. 장비는 전체 상자에 수동으로 로드됩니다.
4. 장비는 고품질 두꺼운 냉각 압연된 판금 및 알루미늄 단면도 구조로 만듭니다.
5. 장비에는 범용 이동식 캐스터가 장착되어 있으며 장비 이동 및 휴대가 간편합니다.
부착 및 분류 기계사양
| 전원 | 220VAC±10%/50Hz |
| 힘 | 1KW |
| 작동 가스 소스 | 0.5-0.8MPa |
| 적응 배터리 | 18650,26650,32650,21700 등 |
| 능률 | 60-70PPM |
| 치수 | 1500L X 700W X 1600H mm |
| 기구 | 정밀 내압시험기(HK3561) |
| 배터리 정렬 매개변수 | 개방 회로 전압 및 AC 저항 |
| 개방 회로 전압 정확도 |
± 0.05% 판독값 디스플레이 해상도: 0.1밀리볼트 |
| AC 저항 정확도 |
± 0.5% 판독값 디스플레이 해상도: 0.01밀리옴 |
| 채널 | 13채널 |
| 선형 가이드 레일 | 하이윈 |
| PLC | 모션 컨트롤러 |
| 솔레노이드 벨브 | 에어택 |
| 실린더 | 에어택 |
| 소음 | ≤65db |
| 장비 작물 이동성 | ≥95% |
왜 접착 기계가 필요합니까?
원통형 셀의 경우 양극 단자와 음극 단자가 매우 닫혀 있으므로 니켈 스트립으로 팩에 조립할 때 단락될 위험이 있습니다.특히 플라스틱 홀더가 없는 배터리 팩의 경우.
양극 단자에 절연지를 붙이면 분류 회로의 위험을 피할 수 있습니다.
왜 분류 기계가 필요합니까?
배터리가 배터리 팩 공장에 도착하면 동일한 배터리 배치라도 다른 매개변수(IR, 전압)를 가질 수 있습니다. 특히 배터리가 일부 실행 불가능한 공급업체에서 온 경우에는 더욱 그렇습니다.배터리를 배터리 팩에 조립할 때 동일한 배터리 팩의 배터리가 가능한 한 동일한 매개변수(IR, 전압)를 가지므로 배터리 팩의 성능이 더 좋고 균형이 잡혀 있기를 바랍니다.
분류 기계는 어떻게 작동합니까?
배터리 선별 기계는 기계적 구조, 공급 시스템, 테스트 시스템, 제어 시스템 등으로 구성됩니다. 먼저 배터리를 빈에 넣고 배터리 롤러가 배터리를 테스트 위치로 구동하고 테스트 프로브가 양극과 음극에 접촉합니다. 배터리의 테스터는 배터리의 내부 저항과 전압을 읽고, 감지기는 테스트 결과를 컨트롤러로 전송하고, 컨트롤러는 설정에 따라 다른 매개변수를 가진 배터리를 다른 채널에 넣습니다.
