상세 정보 |
|||
| 끈적끈적한 채널: | 2 내지 4 | 구분 채널: | 5 내지 21 |
|---|---|---|---|
| 셀 모델: | 선택적인 18650,26650,32650,21700 | 작동 가스 자원: | 0.5-0.8Mpa |
| 능률: | 60-70PPM | 치수: | 1500L Ｘ 700W Ｘ 1600H 밀리미터 |
| 기구: | 정확성 전압 저항 테스터 (HK3561) | 배터리 정렬 매개 변수: | 개방 전압 & AC 저항 |
| 개방 회로 전압 정확도: | ± 0.05% 르드그 디스플레이 해상도 : 0.1 밀리볼트 | AC 저항 정확도: | ± 0.5% 르드그 디스플레이 해상도 : 0.01 밀리옴 |
| 강조하다: | PLC 리튬 배터리 정렬 기계,13 채널 리튬 배터리 정렬 기계,리튬 배터리 종이 붙여 넣기 기계 |
||
제품 설명

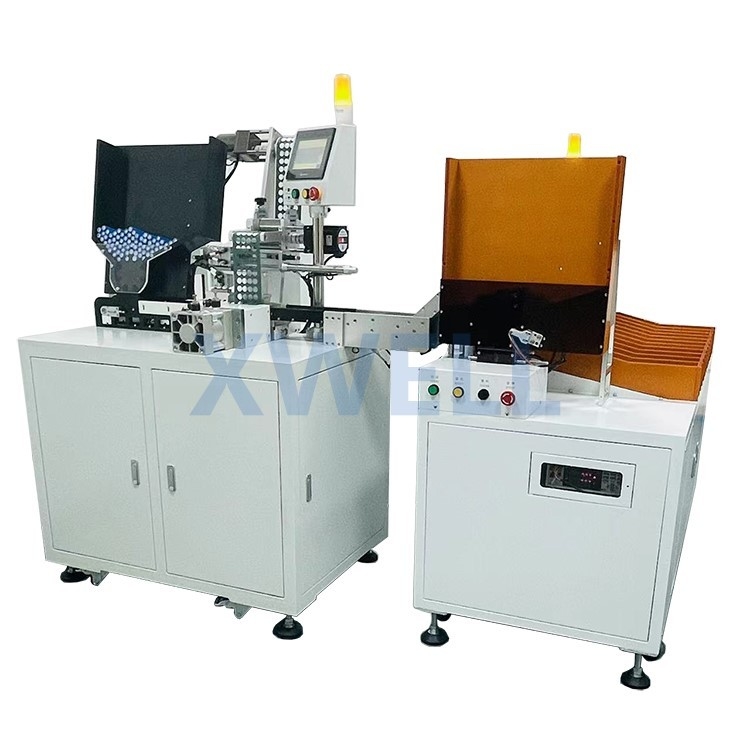

리튬 전지 실린더에 사용되는 리튬 전지 분류 기계 및 절연지 풀 기계
부착 및 분류 기계 설명
접착 기계와 분류 기계가 함께 연결됩니다.
컨베이어로 연결되고 완전히 자동으로 실행되는 두 대의 기계.
접착기는 보호 및 절연을 위해 셀의 양극 단자에 고원 보리 종이를 접착하는 데 사용됩니다.
Battery Sorter는 주로 내부저항(IR) 및 전압시험에 사용되며, 설정에 따라 Cell을 다른 Channel로 분류합니다.
부착 및 분류 기계특징
1. 이 장비는 고원 보리 종이를 먼저 붙인 후 PLC로 원통형 배터리를 감지하고 분류하는 일종의 자동 장치입니다.
2. 장비는 시간당 약 4000개의 원통형 전해 셀을 완료할 수 있는 PLC 컴퓨터 및 PLC 감지 및 분류를 채택합니다.
3. 이중 기계 통합, 높은 수준의 자동화, 중간 링크 감소, 인력 절약.
4. 전문 인력이 없어도 조작이 간단하고 배우기 쉽습니다.
5. HD LCD 터치 스크린, 사람 - 기계 상호 작용 인터페이스보다 편리한 작업.
6. Mitsubishi PLC+는 Panasonic 서보 제어 장치 +4 프로브 디자인, 안정적인 성능, 크게 연장된 서비스 수명을 수입했습니다.
7. 간단하고 관대한 기계적 구조 설계, 안정적인 시스템 성능.이것은 현재 시장에서 비교적 높은 비용 성능을 제공합니다.
8. 장비는 고품질 두꺼운 냉각 압연된 금속판과 알루미늄 구조로 만듭니다.
9. 장비에는 범용 이동식 캐스터가 장착되어 있어 이동 및 휴대가 간편합니다.
부착 및 분류 기계사양
| 전원 | 220VAC±10%/50Hz |
| 힘 | 1KW |
| 작동 가스 소스 | 0.5-0.8MPa |
| 적응 배터리 | 18650,26650,32650,21700 등 |
| 능률 | 60-70PPM |
| 치수 | 1500L X 700W X 1600H mm |
| 기구 | 정밀 내압시험기(HK3561) |
| 배터리 정렬 매개변수 | 개방 회로 전압 및 AC 저항 |
| 개방 회로 전압 정확도 |
± 0.05% 판독값 디스플레이 해상도: 0.1밀리볼트 |
| AC 저항 정확도 |
± 0.5% 판독값 디스플레이 해상도: 0.01밀리옴 |
| 채널 | 13채널 |
| 선형 가이드 레일 | 하이윈 |
| PLC | 모션 컨트롤러 |
| 솔레노이드 벨브 | 에어택 |
| 실린더 | 에어택 |
| 소음 | ≤65db |
| 장비 작물 이동성 | ≥95% |
왜 접착 기계가 필요합니까?
원통형 셀의 경우 양극 단자와 음극 단자가 매우 닫혀 있으므로 니켈 스트립으로 팩에 조립할 때 단락될 위험이 있습니다.특히 플라스틱 홀더가 없는 배터리 팩의 경우.
양극 단자에 절연지를 붙이면 분류 회로의 위험을 피할 수 있습니다.
왜 분류 기계가 필요합니까?
배터리가 배터리 팩 공장에 도착하면 동일한 배터리 배치라도 다른 매개변수(IR, 전압)를 가질 수 있습니다. 특히 배터리가 일부 실행 불가능한 공급업체에서 온 경우에는 더욱 그렇습니다.배터리를 배터리 팩에 조립할 때 동일한 배터리 팩의 배터리가 가능한 한 동일한 매개변수(IR, 전압)를 가지므로 배터리 팩의 성능이 더 좋고 균형이 잡혀 있기를 바랍니다.
분류 기계는 어떻게 작동합니까?
배터리 선별 기계는 기계적 구조, 공급 시스템, 테스트 시스템, 제어 시스템 등으로 구성됩니다. 먼저 배터리를 빈에 넣고 배터리 롤러가 배터리를 테스트 위치로 구동하고 테스트 프로브가 양극과 음극에 접촉합니다. 배터리의 테스터는 배터리의 내부 저항과 전압을 읽고, 감지기는 테스트 결과를 컨트롤러로 전송하고, 컨트롤러는 설정에 따라 다른 매개변수를 가진 배터리를 다른 채널에 넣습니다.
부착 및 분류 기계포장
