상세 정보 |
|||
| 머신 유형: | 자동인 MD-ASW 일 측면 | 용접 영역: | 400 밀리미터 * 400 밀리미터 |
|---|---|---|---|
| 맥스 팩 중량: | 35kg | 맥스 팩 사이즈: | Ｘ 방향 : 26; Ｙ 방향 : 26 |
| 운전 모드: | 스테퍼 서보 모터 | 용접전류: | 5000A 8000A |
| 전압: | 220V 및 380V | 힘: | 4000 Ｗ |
| 강조하다: | 스테퍼 모터 배터리 스폿 용접기,서보 모터 배터리 스폿 용접기,4000W 리튬 배터리 스폿 용접기 |
||
제품 설명

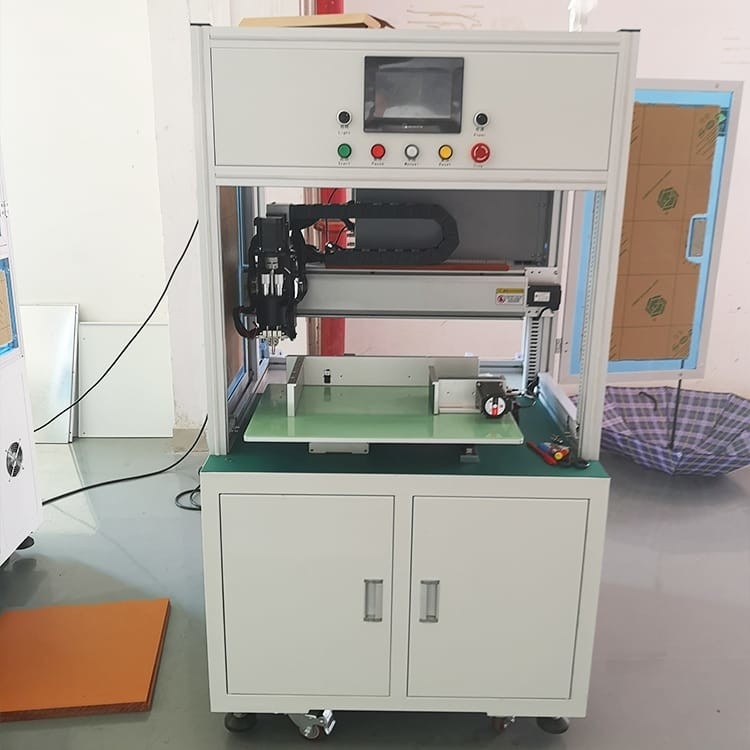

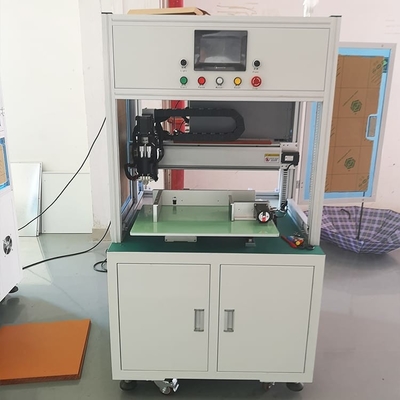

자동 단일 한쪽 리튬 이온 배터리 18650/21700/32650 자동차 배터리 스폿 용접기
배터리 스폿 용접기 설명
MD-ASW는 전기 자동차 배터리 팩, 가로등 배터리 팩, 자동차 배터리 모듈, 밸런스 차량 배터리 팩, 스쿠터 배터리 팩, 모바일 전원 공급 장치, 시동 배터리 팩 모듈, 전동 공구 배터리 팩, 노트북 배터리 팩, 다양한 전자 제품에 적용할 수 있습니다. 및 기타 배터리 조합!
배터리 스폿 용접기특징
이 기계는 18650,26650,32650 실린더 배터리 팩 자동 스폿 용접에 사용됩니다.
1. 지원 중단점 시작, 지원 자동 시작 및 수동 시작 모드 변환.
2.It에는 틀린 점 용접과 점용접 경보 기능이 있습니다.
3. 프로그래밍이 간단하고 모든 포인트 프로그래밍 및 어레이 프로그래밍을 지원합니다.999개의 그룹은 프로그래밍 파일을 저장할 수 있습니다.
4. 용접 바늘 교체 예측 알림.
5. 자체 용접 전류 모니터링 시스템, 용접 전류의 실시간 모니터링.
배터리 스폿 용접기장점
1. 용접 치기는 주문을 받아서 만들어질 수 있습니다
2. 다양한 종류의 배터리 팩에 적합
3. 고속 용접
4. 7인치 터치스크린, 보다 편리한 조작, 선명한 디스플레이
5. 용접 헤드에는 공냉식 또는 수냉식 기능이있어 점용접 바늘의 영향을 효과적으로 줄일 수 있습니다.
용접 품질에 대한 온도.
6. 최대 999개의 파일 그룹을 저장할 수 있으며 파일은 호출하기 쉽고,
복잡한 라인 체인지 과정이 필요하지 않음
7. 솔더 조인트의 전체 이동에 대한 원 키 교정 기능, 변경으로 인한 스팟 이동에 대해 교정 가능
솔더 핀 또는 다른 이유8.전기 또는 공압 스폿 용접기는 선택 사항입니다.
배터리 스폿 용접기사양
| 모델 번호. | MD-ASW |
| Y축 이동 | 500mm(맞춤형) |
| X축 이동 | 350mm(맞춤형) |
| 최대 스폿 용접 속도 | 0.35초/포인트(1시간:약 2800단위18650셀) |
| 모터 구동 속도 | 1000mm/초 |
| 최대 부하 전기 코어 | X 방향: 26;Y 방향: 26 |
| 가능한 파일 그룹 스토리지 | 99개 그룹 |
| 운영 체제 | 임베디드 시스템 인간-기계 인터페이스 |
| 전송 모드 | 가이드 레일이 있는 대만 정밀 나사 |
| 운전 모드 | 스테퍼 서보 모터 |
| 반복 위치 정확도 | ±0.02mm |
| 치수 | L: 900mm, W: 900mm, H: 1750mm |
| 힘 | 4000W |
| 기계 무게 | 200KG |
| Y축의 최대 베어링 중량 | 35KG |
| 입력 전원 | 단상 AC 220V/50Hz |
| 공기 소스 | 0.4-0.6 Mpa |
배터리 스폿 용접기신청
해당 고정 장치를 사용하여 스폿 용접기는 18650, 26650, 32650 및 기타 원통형 배터리를 용접할 수 있으며 다양한 원통형 배터리, 사각형 배터리, 버튼 배터리 등에 대해 사용자 정의할 수도 있습니다.
배터리 스폿 용접기작업
1. 터치 스크린에서 용접 매개변수 설정.(동일한 제품은 한 번만 설정하면 됩니다)
2. 배터리 팩이 있는 고정구를 퀵 클램핑 위치에 놓습니다.
3. 시작 버튼을 누르면 MD-ASW가 자동으로 모든 용접 작업을 완료합니다.
4. 작업자가 새 고정 장치(배터리 팩)를 교체하도록 하는 MD-ASW 사운드.
단면 배터리 용접기 구조
단면 스폿 용접기 세부 정보
배터리 팩 용접 샘플
