상세 정보 |
|||
| 유형: | 자동 일 측면 스폿 용접기 | X-축 교통: | 400 밀리미터 (주문형인) |
|---|---|---|---|
| Y-축 교통: | 400 밀리미터 (주문형인) | 최대 장소 용접 속도: | 0.3s-0.5s/point |
| 용접전류: | 5000A 또는 8000A(optional) | Z 축 교통: | 50 밀리미터 |
| 제어 수법: | 마이크로 컴퓨터 제어 | 점 용접기: | 기계 전원 공급기를 용접하는 DC 인버터 |
| 전압: | 220V 및 380V | 힘: | 4000 Ｗ |
| 강조하다: | 공압 배터리 단면 스폿 용접기,18650 배터리 단면 스폿 용접기,380V 배터리 팩 용접기 |
||
제품 설명

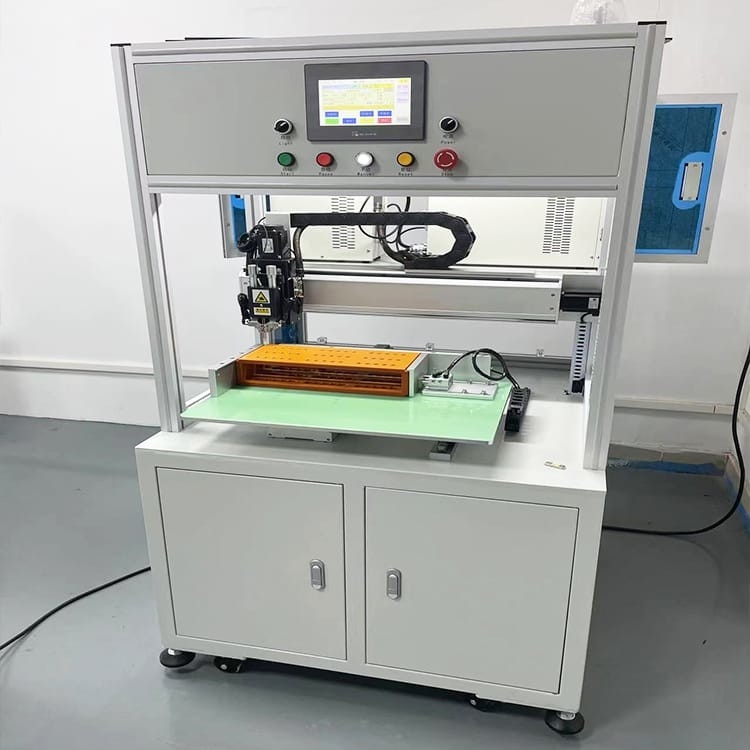

맥박 용접공 18650 건전지 팩을 위한 압축 공기를 넣은 단 하나 옆 점용접 기계
단면 스폿 용접기설명
MD-ASW 스폿 용접기는 14500 / 18650 / 21700 / 26650 / 32700 다중 병렬 다중 시리즈 조합을 위해 공장에서 배터리 팩 스폿 용접 및 조립에 적합합니다.
전동 공구 배터리, 비틀림 자동차 배터리, 에너지 저장 배터리 팩, 스쿠터 전기 자동차 배터리 등에 사용할 수 있습니다.
수동 스폿 용접에 비해 용접의 효율성과 정확도가 크게 향상되었습니다.
인간화 된 디자인은 작동 및 디버깅을 매우 쉽고 편리하게 만듭니다.내장된 구성 요소의 디자인은 외관을 보다 간결하게 만듭니다.
단면 스폿 용접기 특징
1. 용접 치기는 주문을 받아서 만들어질 수 있습니다
2. 다양한 종류의 배터리 팩에 적합
3. 고속 용접
4. 7인치 터치스크린, 보다 편리한 조작, 선명한 디스플레이
5. 용접 헤드에는 공냉식 또는 수냉식 기능이 있어 스폿 용접 바늘 온도가 용접 품질에 미치는 영향을 효과적으로 줄일 수 있습니다.
6. 최대 999개의 파일 그룹을 저장할 수 있으며 파일은 호출하기 쉽고,
복잡한 라인 체인지 과정이 필요하지 않음
7. 솔더 핀 변경 또는 기타 이유로 인한 스폿 시프트에 대해 보정할 수 있는 솔더 조인트의 전체 이동에 대한 원 키 보정 기능
8. 전기 또는 공압 스폿 용접기는 선택 사항입니다.
단면 스폿 용접기신청
맞춤형 고정 장치 지그를 사용하여 스폿 용접기는 18650, 26650, 32650 및 기타 원통형 배터리 팩을 용접할 수 있으며 다양한 원통형 배터리, 사각형 배터리, 버튼 배터리 등을 위해 사용자 지정할 수도 있습니다.
단면 스폿 용접 기계 구조
단면 스폿 용접기 사양
| 안건 | 매개변수 |
|---|---|
| 용접공 | 5000A/8000A 인버터 스폿 용접 전원 공급 장치(옵션) |
| 용접 헤드 수량 | 1 |
| 용접 범위 | 400*400mm |
| 세포 유형 | 18650, 21700, 32650… 모든 유형의 원통형 셀 |
| 총 셀 지원 | 300-600 PC |
| 용접 속도 | 최대 0.35s/spot, 2800 PC/h |
| 셀 링크 재료 | 니켈, 니켈 도금 강철 |
| 용접 최대 두께 | 0.3mm |
| 최대 매개변수 그룹 | 99개 그룹 |
| 운영체제 | 마이크로컴퓨터 및 터치스크린 사용자 인터페이스 |
| 드라이버 모드 | Motro 및 정밀 가이드 레일 |
| 냉각 방법 | 공기 또는 물(선택 사항) |
| 기압 | 0.4-0.6 Mpa |
| 전원 전압 | 단상 220V/삼상 380V |
| 힘 | 8000W |
| 크기 | 900L*900W*1930Hmm |
| 무게 | 300kg |
단면 스폿 용접기 세부 정보
배터리 팩 용접 샘플
스폿 용접 샘플
모든 유형의 원통형 셀 팩에 적합하고 모든 형태의 팩에 적합한 양면 스폿 용접 기계.고품질 5000A/8000A 스폿 용접 전원 공급 장치로 0.1mm에서 0.3mm까지 두께를 용접할 수 있습니다.용접 부위가 아름답고 견고하며 전도성이 좋습니다.
