상세 정보 |
|||
| 로딩된 휴대폰의 최대수: | 300-600pcs (표준 18650 리튬 전지) | X-축 교통: | 400 밀리미터 |
|---|---|---|---|
| Y-축 교통: | 400 밀리미터 | 최대 장소 용접 속도: | 0.3s/point |
| Z 축 교통: | 50 밀리미터 | 제어 수법: | 마이크로 컴퓨터 제어 |
| 점 용접기: | 기계 전원 공급기를 용접하는 DC 인버터 | 용접전류: | 5000A 8000A |
| 전압: | 220V와 380V | 힘: | 4000 Ｗ |
| 강조하다: | 리튬 건전지 팩 스폿 용접기,건전지 팩 스폿 용접기 4000 Ｗ,배터리 일 측면 점 용접기 |
||
제품 설명

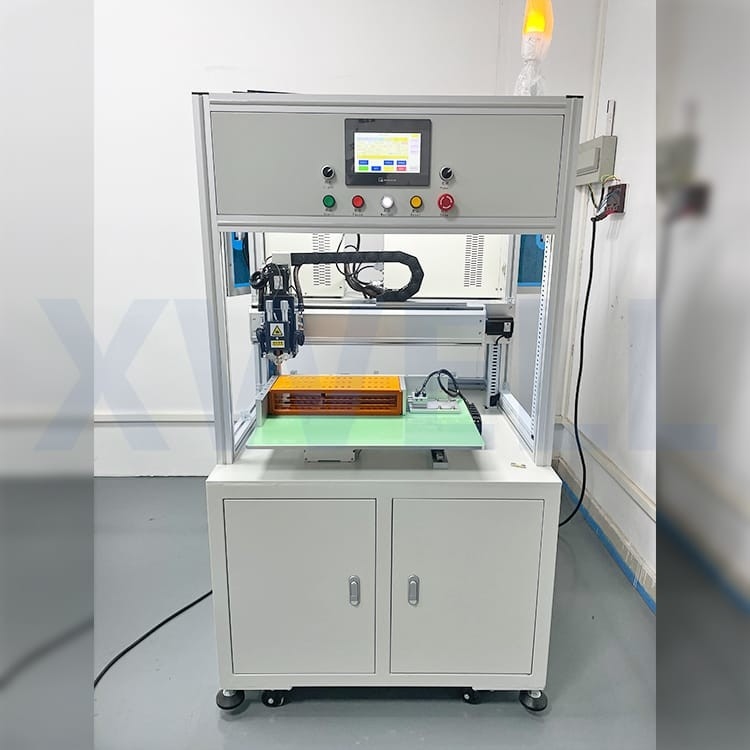

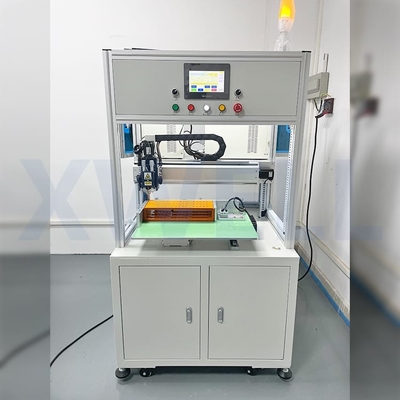

자동 18650 리튬 건전지 팩 CNC 저항점 용접공 전기 일 측면 점 용접기
제품 설명
마치뉴를 용접하는 MD-ASW 일 측면 자동 건전지 팩 장소는 원통형 전지 팩 어셈블리를 위한 중요한 기계입니다.
어느 것이 아래의 장점을 가집니다 :
1. 큰 터치 스크린, 용이한 작동과 더 명백한 디스플레이.
2. 세가지 파일 프로그래밍 모드, 수동 조작 입력, 배열, CAD 사실적 수입, 단순하고 빠른 응답. 모든 종류의 복합적 프로그램을 편집하세요
4. 용접 헤드는 공기 냉각법 또는 물 냉각의 기능을 가지고 있으며, 그것이 효과적으로 용접 품질 위의 바늘을 용접하여 장소의 온도의 영향을 감소시킬 수 있습니다
5. 그것은 파일의 최고 99까지 세트를 저장할 수 있고, 파일이 부르기 쉽고, 교체 와이어의 어떤 복잡한 과정과 기계를 조정하는 것 요구되지 않습니다.
6. 포인트 오프셋 동안 눈금 보정될 수 있는 납땜 접합부의 전체적 벌충 동안 원키 보정 기능은 땜납 바늘 또는 다른 이유를 바꾸는 것 발생되었습니다
제품 특징
1. X-축 교통 : 400 밀리미터
2. Y-축 교통 : 400 밀리미터
3. 최대 장소 용접 속도 : 0.3s /는 지적합니다 ; 2800 PC / Ｈ (서보 헤드)
4. 모터 드라이브의 최대 속도 : 1000 밀리미터 / Ｓ
5. 로딩된 휴대폰의 최대수 : 300-600pcs (표준 18650 리튬 전지)
6. 저장될 수 있는 파일군의 수 : 99개 그룹
7. 운영 체제 : 임베디드 시스템 + HMI
8. 전송 방식 : 서보 모터 + 수입된 정확성 스크루 리니어 가이드
제품 응용
주문 제작된 고정물 지그로, 점 용접기는 18650, 26650, 32650을 용접할 수 있고 다른 원통 건전지 팩이 또한 다양한 원통형 전지, 정방형 배터리, 버튼형 배터리와 기타 등등을 위해 맞춤화될 수 있습니다.
제품 구조
제품 사양
| 항목 | 매개 변수 |
|---|---|
| 용접공 | (선택적인) 전원 공급기를 용접하는 5000A/8000A 인버터 장소 |
| 용접 헤드 양 | 1 |
| 용접 영역 | 400*400mm |
| 전지식 | 18650, 21700, 32650... 실린더셜 세포의 모든 종류 |
| 전체 기지국 지원 | 300-600 PC |
| 용접 속도 | 맥스 0.35s/spot, 2800 PC / Ｈ |
| 세포 링크 소재 | 니켈, 니켈로 도금된 철 |
| 용접 최대 두께 | 0.3 밀리미터 |
| 최대 매개 변수 그룹 | 99개 그룹 |
| 운영 시스템 | 마이크로컴퓨터와 터치 스크린 사용자 인터페이스 |
| 드라이버 모드 | 모트로와 정확성 가이드 레일 |
| 냉각 방식 | 공기 또는 물 (선택적)에 의해 |
| 기압 | 0.4-0.6 Mpa |
| 전원접압 | 단일 상 220V/Three는 380V를 단계적으로 시행합니다 |
| 힘 | 8000 Ｗ |
| 사이즈 | 900L*900W*1930Hmm |
| 중량 | 300 킬로그램 |
제품 상세정보
샘플을 용접하는 건전지 팩
스폿 용접 샘플
원통형 셀 팩의 모든 종류에 적합하고 팩의 모든 형태에 적합한 양측 사이드 점 용접기. 고급 품질 5000A/8000A 스폿 용접 전원 공급기로, 그것은 0.1 밀리미터에서 0.3 밀리미터까지 두께를 용접할 수 있습니다. 용접점은 아름답고 굳고 전기 양도성입니다.
