상세 정보 |
|||
| 채널 번호.: | 512 | 작업 흐름 제어 방법: | 전체 캐빈 제어 |
|---|---|---|---|
| 과금 모델: | 정전압, 정전류 | 요금 차단 조건: | 전압, 경향, 시간, 능력 |
| 방전 모드: | 정전류 | 방출 차단 조건: | 전압, 시간, 능력 |
| 추출 검사 사이클: | ≤10s | 전압 측정 범위: | 청구하세요 :0~4.5V, 방출 :4.5~2.5V |
| 배터리 전압 범위: | 3~4.5V | 전압 정확도: | ±(0.05%RD+0.1%FS) |
| 강조하다: | Li 이온 베터리 셀 정지기,4.5V 베터리 셀 정지기,512 채널 18650 하중 시험기 |
||
제품 설명

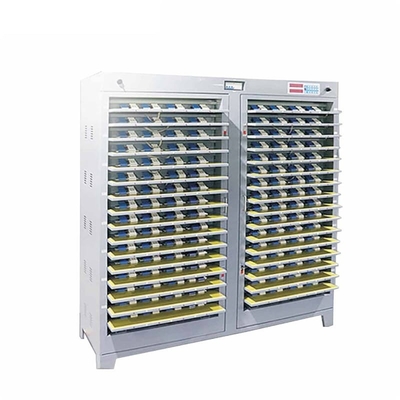

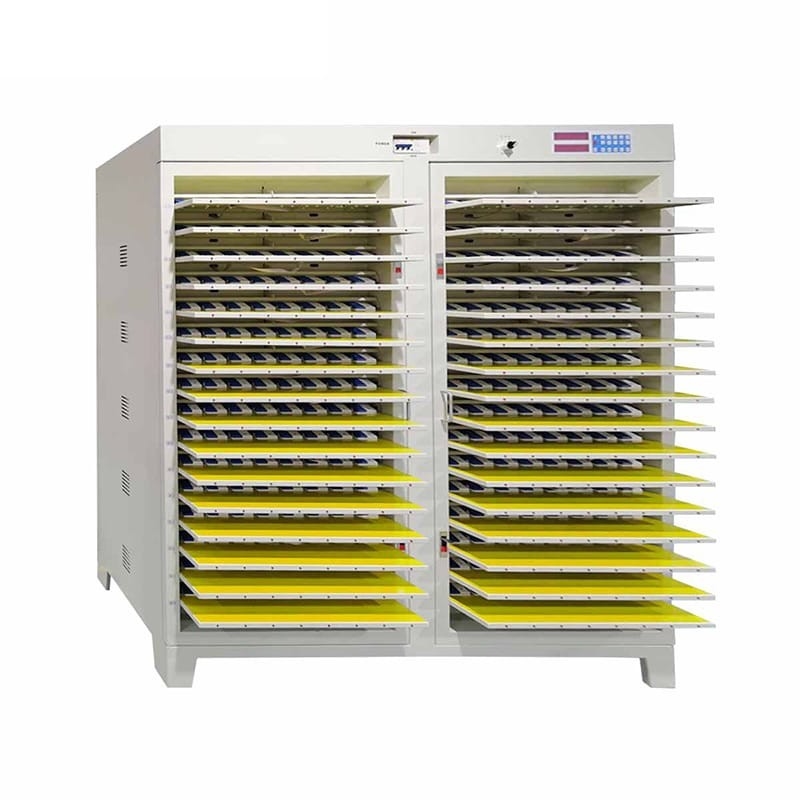

512대 채널 Li 이온 배터리 방전 용량 테스터 분석기 체커 18650명
제품 설명
TOB-512-2L 장비는 주로 통신 인터페이스와 배터리 감지 상자로 구성됩니다. 배터리시험 내각은 장소 정착물, 정전류 정전압원, 등록 제어 회로, 표본화 회로, 단독 칩 마이크로 컴퓨터와 제어판에 배터리 클램프와 플레이트 동체로 구성됩니다.
제품 특징
1. 각각 장비는 전압 범위 내에 포함되는 셀의 512 PC에 대해 정전류, 정전압 충전과 정전류 축방을 할 수 있습니다.
2. 특히 요구를 고발하는 리튬 이온 전지에 적합한 일정 전류 상수 전압 전원 공급기, 영향 없이 전환하는 정전압에 대한 정전류
3. 장치는 AVR 단일 칩 컴퓨터를 콘트롤 센터로 채택하고, 주변적 표본화 회로와 협력하며, 그것이 상부 컴퓨터에 의해 제어될 수 있습니다. 컴퓨터에 연결될 때, 온채널의 완전한 요금과 방전 곡선은 구해질 수 있거나 그것이 상부 컴퓨터에서 분리되고 제어판에 의해 운영될 수 있습니다. 정전류 정전압 충전, 정전류 방출은, 시간까지 분류하, 기타 등등을 시험합니다.
4. 각각 배터리는 그 자체의 독립적인 정전류와 정전압 원천을 가지고 있고 셀프-포밍 루프가 서로에 영향을 미치지 않습니다.
5. LED는 사용가능한 현황 디스플레이로서 각각의 배터리 정착물에 설치되고 방출이 완료될 때, 그것은 전지 성능 구분을 보여주는데 사용될 수 있습니다.
6. 실시간 탐지 각각 배터리 전압,, 제 1 정전류가 고발하건데, 배터리 전압이 설정값에 도달할 때, 그것은 매끄럽게 정전압 충전으로 전송할 것이라고 부과할 때, 설정 시간 또는 경향 종료 조건이 충족할 때, 충전은 끝납니다. 정전류가 방출될 때, 배터리 전압이 설정값 보다 낮을 때, 방전 단부와 대응 전지 표시기등은 상승합니다.
7. 전원 끄기 방지 기능으로, 원래 작업 흐름은 계속 파워 팩 장치를 추적할 수 있습니다
8. 상부 컴퓨터는 32 일하는 스텝 파라미터와 256이지 사이클에서 설정할 수 있습니다. 각각 상부 컴퓨터는 단일 칩 마이크로컴퓨터시스템의 15 일련에 1를 연결할 수 있습니다.(10개 세트를 아래 제안하세요)
9.소프트웨어 특징을 지원하기
1) . 전압, 경향, 시간과 각각 배터리의 용량과 같은 데이터를 디스플레이하기 위해 그래픽 운용 정합을 사용하고, 상응하는 작용 상태와 이상 조건을 다양한 색상에서 디스플레이하세요.
2) 임의 세그먼트화 배터리 용량 표기 (최고 100까지 부분)
3) 데이터 포인트는 완전한 충방전 커브 데이터를 형성하기 위한 경향과 시간인 전압의 변화하는 조건에 따르면 기록될 수 있고 커브 데이터 점의 시간 간격이 ≤10 초입니다.
4) 다양한 조건 (용량, 시간 하에 배터리 분류 함수가 열립니다
회로 전압, 방출 플랫폼, 기타 등등.)
5) 정전류 과급율, 용량 손실, 방전 효율, 평균 전압, 중간 전압, 기타 등등의 자동 계산.
6) 운영자 허용 설정, 계층화 운영
7) 디스플레이는 곡선, 사이클 다이어그램을 고발하고 방출할 수 있습니까
제품 사양
| 채널 번호. | 512 |
| 작업 흐름 제어 방법 | 전체 캐빈 제어 |
| 과금 모델 | 정전압, 정전류 |
| 요금 차단 조건 | 전압, 경향, 시간, 능력 |
| 방전 모드 | 정전류 |
| 방출 차단 조건 | 전압, 시간, 능력 |
| 추출 검사 사이클 | ≤10s |
| 전압 측정 범위 | 0~5V, 결의안 1mV |
| 배터리 전압 범위 | 청구하세요 :0~4.5V, 방출 :4.5~2.5V |
| 정전압 범위 | 3~4.5V |
| 전압 정확도 | ±(0.05%RD+0.1%FS) |
| 전류 범위 | 청구하세요 :0.01-2A, 방출 :0.01-2A, 결의안 :1mA |
| 현재 정확도 | ±(0.1%RD+0.1%FS) |
| 타임 세트 범위 | 0~30000 분, 유닛이 분인 시간 이내에 어떠한 설정 |
| 시간 정확도 | ≤±0.1% |
| 클램프 형 | 사선용 방법 정착물 |
| 클램프는 범위를 조정합니다 | 10mm-90mm |
| 지원 전지법 | 실린더 셀 |
| 전압원 | 3 단계 4 전선, AC380V±5%, 50HZ, 전원 consumption15KW |
| 통신 방식 | RS485, 보드 비율 57600 |
| 기계 사이즈 | 1440 밀리미터 (길이) ×500mm (폭) ×1840mm (높이 |
| 작업 환경 | 온도 :0-40C, 관련된 temperature≤85% |
| 전부하 동작 전류 | 위상 라인 최고 15A까지, """0""라인"최고 3A |
| 장치 벤처기업 경향 | 순간 약 60A 마감되는 기중 차단기 |
| N.W | 안아웃 300 킬로그램 |
|
시스템 주요 부분 |
컴퓨터 시스템의 최소한의 환경 설정 : P4 이상 CPU, 2G 이상 메모리, 200G 이상 하드 디스크 공간, EGA / VGA 컬러 화면 출력, 한 CD-롬, 한 쥐, 마이크로소프트티엠 윈도우 XP와 위쪽에, 이용 가능한 RS232 직렬 통신 포트, 윈도우 지원 프린터. 컴퓨터 시스템은 사용자에 의해 자체에 포함되고 마이크로컴퓨터시스템의 숫자가 실제 필요에 따라 결정됩니다. |
XWELL은 원통형 셀과 사방정계 셀을 위한 모든 종류의 배터리 정지기를 공급합니다
