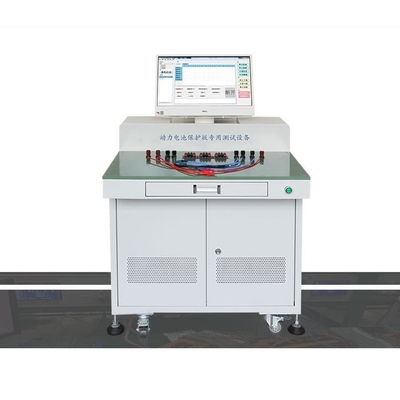

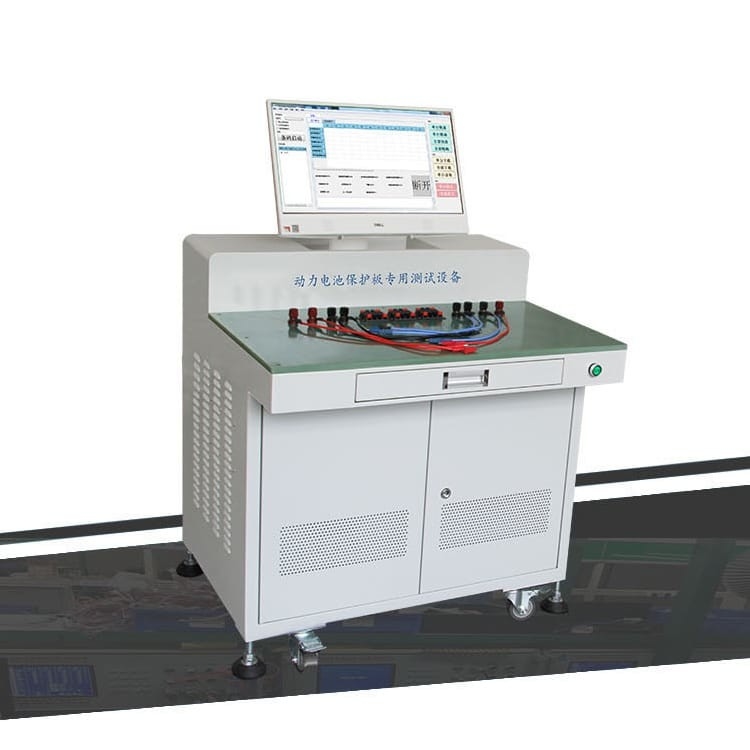

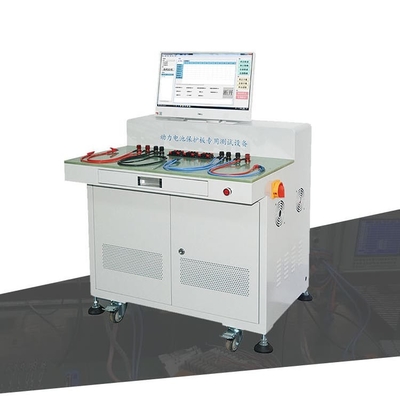

전자 회로 기판 시스템 BMS 테스팅 기계, 150A 리튬 배터리 테스트 챔버

Li 이온 세포 PCM 시험을 위한 24S 32S 연구소 리튬 Lifepo4 건전지 팩 생산용기판 PCB 시스템 시험 BMS 테스터 기기

제품 설명
그것은 전원베터리 프로텍션 보드의 기능적 지표가 직원에게 일련의 검출 기준을 제공하기 위해, 매개 변수 범위 내에 포함되는지 주로 탐색하는데 사용됩니다. 그것은 보호 보드 제조사와 전력 배터리 제조사의 전원베터리 프로텍션 보드를 시험해서 주로 사용됩니다.
기능

보호 보드 테스트 시스템은 두 유형으로 분할됩니다 : 빠른 테스트와 정확한 테스트
정확한 테스트 : 그것은 정확하게 표본의 디버깅과 개발을 위해 편리한 전원베터리 프로텍션 보드 (에러가 5 밀리볼트입니다)의 다양한 함수 파라미터의 정밀 값을 발견할 수 있고, R&D 인력을 위한 고속 검출에게 일련의 기준을 제공합니다.
빠른 테스트 : 프로텍션 보드의 설계 파라메터에 따르면, 테스트 파라메타는 대규모 신속 시험과 선적을 수행하기 위해 프로텍션 보드 제조사들과 전원베터리 제조사들을 위해 편리한 신속 시험을 수행할 예정입니다. 동시에, 그것은 다양한 하드웨어 계획과 약간의 소프트웨어 스켐을 판단하는 보호 보드 테스트에 적합합니다.

성능

정기적 테스트 항목 : 방출 회복 전압, 과전류보호, 기타 등등 위에서, 내부 저항 테스트, 방전 보호 전압 에 부당한 대금과 과방전 테스트, 부당한 대금 복구, 과방전 복구 테스트, (과전류를 고발하고 방출하는) 과전류 테스트, 과충전 방지 전압, 부당한 대금 회복 전압
특별한 테스트 항목 : 보호 시험을 누전시키세요 (실제적 쇼트 회로 보호 시험 마이크로초 수준을 언급하 ). 일단면 자체 연소 테스트 (각각 부분의 사실이고 정확한 자체 연소를 언급합니다). 균형 전류와 균형전압 (그것이 정확하게 균형 전류와 이퀄라이징 개시 전압을 파악할 수 있습니다).
프로텍션 보드의 종류가 시험을 지원합니다 : LiFePO4, LiCoO3, LiMn2O4

기술적인 매개 변수

고 전류 모듈 : 전류 수준은 150A이고 현재 정확도가 0.1A입니다.
전압 모듈 :전압 범위 0.5-5V, 프로그램가능 출력 0.5-5V, 전압 정밀도 5mV.
단락 회로 모듈 : 슈퍼 커패시터, 완전히 즉시 팩 배터리 전압, 단락 회로 프로텍션 보드를 시뮬레이션하고 정확하게 단락 회로 시간과 경향을 사로잡습니다.

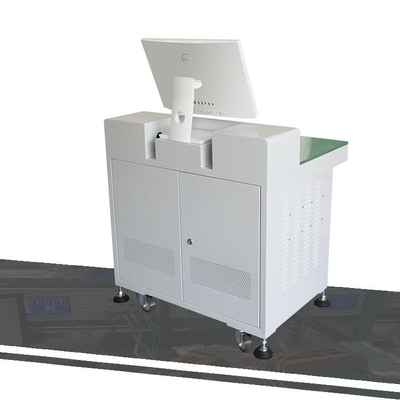

제품 외관 구조와 환경조건으로 일하는 것

장비 사이즈 : 기구 크기 550*500*220mm ;
정미중량 : 20KG
작업 환경 : 일하는 전원 공급기는 환경 온도로 일하는 AC 220 Ｖ 입력, 전력 변동값 범위 (170-260 V)를 요구하고로부터 - 40 Ｃ에 대한 10 Ｃ와 10%부터 90%까지 일하는 습도와 750 Ｗ의 최대 전력, 그것이 단지고 전류의 조건하에서 나타납니다.

품질 규격


우리는 또한 방출 방식 전류 위에서 최대를 제공할 수 있습니다 : 24 시리즈 보호 보드 테스터인 120A.
