상세 정보 |
|||
| 타입: | 배터리 양측 사이드 자동 점 용접기 | 용접 두께: | 0.1mm-0.3mm 니켈 링크 |
|---|---|---|---|
| 용접 행정: | 30(X)*350(Y)*500(Z) 밀리미터 | 맥스 셀: | 400 PC (표준 18650 리튬 배터리) |
| 셀 당 장소: | 1일부터 2일까지 장소 / 홀(Adjustable) | 전원: | 8000A 인버터 스폿 용접기 / 6000A 트랜지스터 전원 공급기 |
| 효율: | 0.3 - 0.5개 Ｓ / 장소 | 최대 가반 하중: | 200-400pcs (표준 18650 리튬 배터리) |
| 유저 인터페이스: | 임베디드 시스템 + 남자 - 기계 스크린 | 드라이브 모드: | 스텝 모터와 정확성 가이드 레일 |
| 강조하다: | 50HZ 양두 용접기,50HZ 양두 용접기,리튬 배터리를 위한 스폿 용접기 |
||
제품 설명

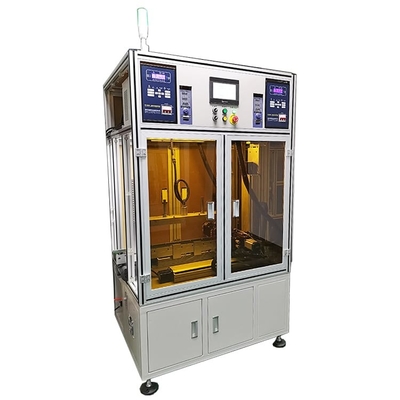

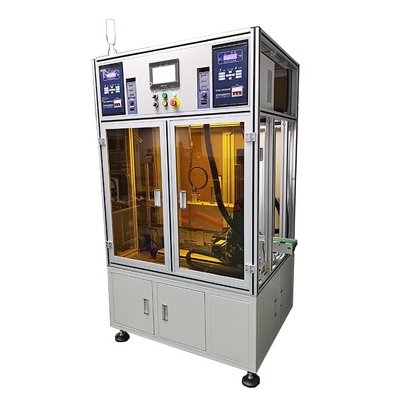

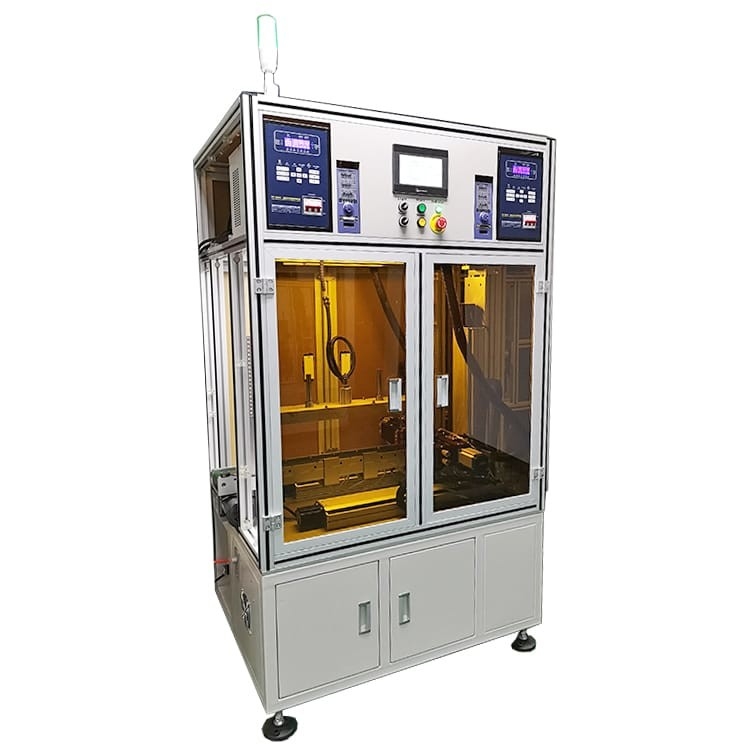

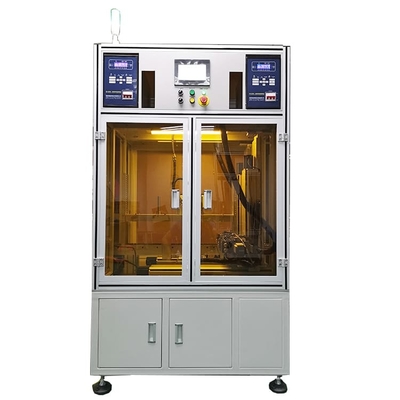

기계 리튬 배터리 점 용접기를 용접하는 양두
제품 설명
1.1 전원 : 8KW, AC 380V,50HZ
1.2 기압 ; 0.4-0.6 Mpa
1.3 응용된 범위 : 전력 배터리 코어 18650 / 26650, 다중 병행되고 다중 계열 조합, 전동 공구 배터리, 변동 차량 배터리, 축전지 팩, 26650 건전지 팩, 32650 건전지 팩, 전기적 자전거 배터리, 등의 시리즈와 병렬 조합.
1.4 맥스 스토크 : 18650개 배터리 코어를 예시하고 타격을 최대한으로 쓰세요 : Ｙ - 주축 35 PC 핵심 Ｚ - 주축 20 PC 핵심, 면 더 큰 타격을 필요로 하고, 그것이 맞춤화될 필요가 있습니다.
1.5 적당한 용접 바늘 : 지름 4 - 4 * 6 수입된 평평한 헤드 용접 바늘 (팽창 핵심 용접), 지름 1.5 * 80 밀리미터 (스폿 용접)
1.6 적당한 니켈 폭 : 니켈을 형성하기
1.7 안에 주문 제작된 스폿 용접 주형 앞과 철회 유형 (사용하는 자동 생산 라인에 적합한) 일 수 있습니다
1.8 적당한 니켈 두께 : 0.1 밀리미터 - 0.3 밀리미터 (0.21 - 0.3 밀리미터 두께, 니켈은 배열될 필요가 있습니다)
1.9 생산 효율 : 약 4000 PCS - 시간 당 5000 PCS
1.10 용접기 : MD-ADW 모델, 두 세트
- 빠른 속도 장소 용접(2-10ms)
- 장소를 용접하는 저온
- 실시간 모니터링한 용접
- 용접 완료 신호로 용접 결합 시간 절약하세요
- 상술 용접을 용접하는 셋-스폿일 수 있습니다 (정부가 다른 경향을 사용하여 용접됩니다)
- 세트일 수 있고 용접되고 부정적인 똑같은 배터리 긍정적 장소가 전혀 스폿 용접도 하지 않습니다
- 전류는 스폿 용접 동안 너무 작거나 비정상입니다, 기계는 자동적으로 경보하고 멈춥니다
1.11 용접 효과 : 좋은 용접 일치성, 획일적 납땜 접합부와 아름답습니다
1.12 3 종류의 스폿 용접 데이터 입력 :
- 도트 매트릭스 입력 방법
- 어레이 입력 방법
- Ｕ 디스크 임포트 방법, Ｕ 디스크, 직접적으로 기계에 임포트에 대한 매장 스폿 용접 데이터 (Ｕ 디스크 캐드 데이터 교환 방식 데이터가 단일 패스에 의해 터치 스크린으로 반입되는 후, 뱃치에서 터치 스크린에서부터 Ｕ 디스크까지 수출되고 그리고 나서 사용하기 위한 다른 기계로 반입될 수 있습니다)
1.13 용접 주형 이름 : 중국이고 영어 입력 실력
1.14 제어부품 : 7 - 인치 터치 스크린, 6명의 주축 고속도 PLC 프로그래머, 3 주축 750W 서보 모터, 2 주축 400W 서보 모터는 전기 용접 머리를 운전합니다
1.15 소모를 감소하기 위해 니켈 스트립을 형성하는 것 사용합니다
1.16 장비 디버깅은 단순하고 배우도록 쉽고 이해되도록 쉽고 빨리 모델을 바꿉니다 (0-199 그룹 데이터가 불릴 수 있습니다)
1.17 용접 헤드 권력 : 전기적 서보기구
1.18 완성 배터리 정착물 주형 : 1 세트 단열재 전기 나무 정착물 (2 PC)
1.19 보증 : 일년 제한 보증과 수명 지원
1.20개 장치는 장애 경고가 딸려 있고 프롬프트에 따라 결점을 깨끗이 합니다
1.21 차원 : L1100*W900*H1930MM
1.22 중량 :약 350KG
제품 특징
1. 7 인치 LCD 터치 스크린과 내장된 산업 제어 지능 조작 체계를 사용하기 ;
2. 최고의 품질 서보 모터와 정확한 선형 모듈은 정확한 용접, 안정적 치환과 긴 서비스 라이프를 보증합니다 ;
3. 프로그램 설치는 프로그램의 99개 그룹을 저장하여 임의 도트 매트릭스와 표준 배열 방식, CAD 매핑의 기능을 지원합니다 ;
4. 연속적인 개시, 브레이크포인트 개시, 사실상 용접, 누출 용접과 보수용접의 알람.
5. 용접 전력 공급은 실시간으로 실제 출력 전류를 모니터링할 수 있는 그 자체의 전류 모니터링 기능을 가지고 있습니다.
6. 완전한 설계, 조명 상승과 조명의 언로딩, 이동 구조물의 좋은 강성과 용접 정확도의 장기간 안정성.
5. 안정적 용접력 생산
제품 우위
1. 수동 프로그래밍, CAD 지도, 생산 라인 근로자들이 완전히 유능할 수 있다고 배우도록 쉽습니다.
2. 생산 카운팅 기능이 생산량에서 설정했고, 자동적으로 생산량이 완료될 때 멈춥니다.
3. 용접 바늘 보상 기능이 수가 도달될 때 용접 바늘의 수를 정했고, 자동적으로 용접 바늘 유지를 상기시킵니다
4. 아름답고 우아한 알루미늄 합금 골조, 수입된 아크릴 가드 플레이트, 기술의 강한 감지, 생산 안전 요인을 향상시키기 위한 시각적 작용.
제품 사양
| 이름 | 수량 |
| x-축 서보 모터 | 1PCS |
| Y-축 서보 모터 | 2PCS |
| Z축 서보 모터 | 2PCS |
| X-축 무드레 | 1PCS |
| Y-축 무드레 | 2PCS |
| Z축 용접 헤드 무드레 | 2PCS |
| 볼스크류 | 5개 세트 |
| 슬라이딩 블록 | 8개 세트 |
| 용접 호스트 | 2개 세트 |
| 터치 스크린 | 1PCS |
| USB 데이터 임포트 시스템 | 1개 세트 |
| PLC | 1PCS |
| 용접 헤드 | 2개 세트 |
| 클램프 장치 | 1개 세트 |
| 공기의 요소 | 1개 세트 |
| SMPS | 1PCS |
| SMPS | 1PCS |
| 팬을 냉각시키는 용접 바늘 | 2PCS |
| 기계가공 부분 | 1 뱃치 |
| 제어 시스템 | 1개 세트 |
| 기계 틀 | 1개 세트 |
| 경보 시스템 | 1개 세트 |
제품 응용
상응하는 정착물로, MD-ADW는 18650, 21700,26650, 32650,32700을 용접할 수 있고 다른 원통형 전지가 또한 다양한 원통형 전지, 정방형 배터리, 버튼형 배터리와 기타 등등을 위해 맞춤화될 수 있습니다.
제품 작동
1. 용접의 매개 변수를 터치 스크린으로 설정하기. (단지 똑같은 제품은 한때 설정될 필요가 있습니다)
2. 빠른 클램핑 위치에서 건전지 팩과 정착물을 두세요.
3. 시작 버튼을 누르시오 그러면 MD-ADW는 자동적으로 모든 용접 작용을 완료합니다.
4. 새로운 정착물 (건전지 팩)을 연산자 바꿔놓기를 자극하기 위한 MD-ADW 음성.
