상세 정보 |
|||
| 전지법: | 자동인 MD-ASW 일 측면 | Ｘ Y 축 스토크: | 400 밀리미터 / 400 밀리미터 |
|---|---|---|---|
| 플립 각: | 180 Ｃ | 전극 직경: | 선택적인 ∮1.8-6.0mm |
| Y-축의 최대 베어링 중량: | 35 킬로그램 | 최대 부하 전기적 코어: | Ｘ 방향 : 26; Ｙ 방향 : 26 |
| 행동 모듈: | 볼 스크류 TBI+Linear 가이드 히윈 | 용접전류: | 5000A 8000A |
| 힘: | 4000 Ｗ | ||
| 강조하다: | 4kW 리튬 배터리 점 용접기,XWELL 리튬 배터리 점 용접기,편면 18650 스폿 용접기 |
||
제품 설명

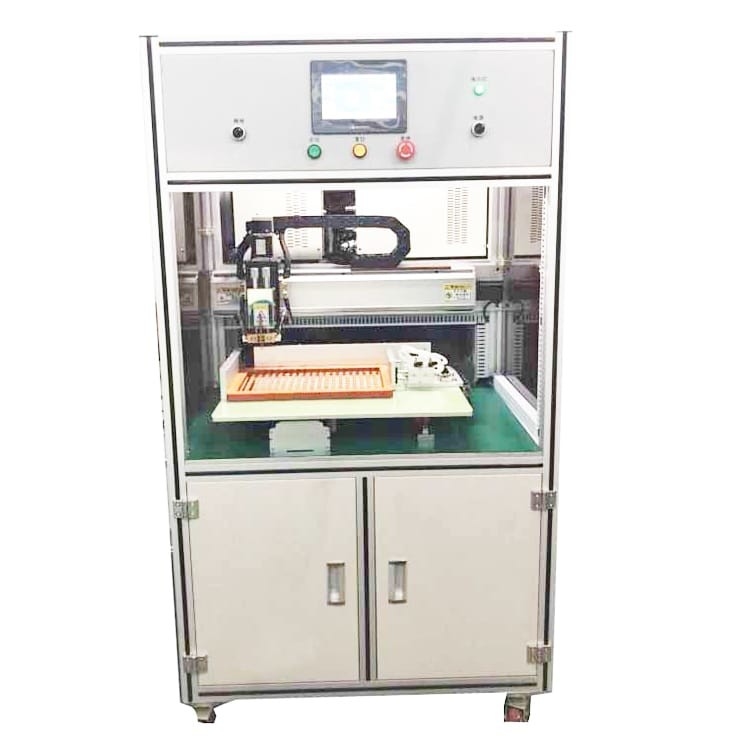

편면 스폿 용접기 자동 리튬 배터리 점 용접기 18650 32650
제품 설명
MD-ASW는 14500 / 18650 / 21700 / 26650 / 32700 다중 병행 다중 계열 조합을 위한 공장에 건전지 팩 스폿 용접과 조립에 적합합니다.
MD-ASW는 14500 / 18650 / 21700 / 26650 / 32700 다중 병행 다중 계열 조합을 위한 공장에 건전지 팩 스폿 용접과 조립에 적합합니다.그것은 전동 공구 배터리, 비틀림 차량 배터리, 에너지 저장 건전지 팩, 스쿠터 전기 자동차 배터리, 기타 등등에서 사용될 수 있습니다. 매뉴얼 스폿 용접과 비교해서, 용접되는 효율성과 정확도는 매우 향상되었습니다. 인간화된 디자인은 작동과 매우 쉽고 편리하여서 결함을 제거하는 것 만듭니다. 짜맞춘 요소의 디자인은 출현을 더 간결하게 합니다.
제품 특징
1. 피드백에 의해서 부하 전압, 제어 전압을 유발하고, 고급 품질 용접을 실현하세요.
2. 안정적 용접 품질을 보증하기 위해, 용접 전에 미리 가열하는 예열, 주요 열의 파워 방식.
3. 에너지 밀도의 연속성을 유지하고, 용접 결합 시간을 줄이고, 기반 금속의 변형과 색을 감소시키세요. (마이크로초, 연속 출력 모드로 제어된 용접 결합 시간)
4. 저전류에서 정밀 용접에 적합한고 전류로 변하도록 쉽습니다.
5. 경향의 상부 및 하부 제한은 용접 품질이 좋은지 아닌지 단순히 판단할 예정일 수 있으며, 그것이 용접 자동화 플랫폼에 적합합니다.
6. 리튬 배터리 그룹의 생산 라인과 일치될 수 있습니다.
제품 우위
1. 작동하도록 더 편리하고 전시하도록 더 명백한 7 인치 터치 스크린
2. 용접 헤드는 공기 냉각법 또는 물 냉각의 기능을 가지고 있으며, 그것이 효과적으로 용접 품질 위의 바늘을 용접하여 장소의 온도의 영향을 감소시킬 수 있습니다.
3. 그것은 부르기 위해 쉬운 99 파일 집합을 저장할 수 있고 복잡한 라인 변화와 기계 조정 처리를 필요하지 않습니다.
4. 위치 이탈이 솔더핀 또는 다른 이유을 대체에 의해 발생되었다는 것을 포인트를 눈금 보정하는데 사용될 수 있는 납땜 접합부의 전체적 일탈을 위한 원 콜 보정 기능.
5. 스폿 용접의 효율성은 더 높고 각각 스폿 용접의 속도가 ≤ 0.35s이 (선별적 용접기의 다양한 속도에 따르면)과 단일면 스폿 용접 기계가 2800이지 전기적 코어 / 시간에 도달할 수 있습니다.
6. 핵심 부속물은 일본과 대만으로부터 수입되고 전체 기계의 정확도, 안정성과 서비스 수명이 다른 국내 부속물의 그것들 보다 1 번 이상 더 높습니다.
7. 용접의 자동 알람과 정지 기능은 계속 결점을 깨끗이 한 후 웰드를 발견할 수 있습니다.
8. 기계는 파워-오프 또는 브레이크포인트 지속의 기능을 가지고 있으며, 그것이 손으로 스폿 용접을 위해 위치를 조정할 수 있습니다.
9. 용접기는 선택되고 일치되고 다른 용접기가 효과적으로 고객에 대한 필요를 충족시키기 위해 고객들을 위한 다른 요구에 따라 선택될 수 있습니다.
10. 세가지 파일 프로그래밍 모드, 수동 조작 입력, 배열, CAD 데이터 교환 방식 패턴 수입, 단순하고 다양한 복잡한 프로그램 편집에 대한 빠른 응답.
제품 사양
| 모션 승강대 전원 입력 | AC 220V/50HZ |
| 소비 전력 | 500W |
| Ｘ Y 축 스토크 | 400 밀리미터 / 400 밀리미터 |
| 플립 각 | 180C |
| 모터 드라이브 타격 | 50 밀리미터 |
| 모터 회전각 | 90C |
| 행동 모듈 | 볼 스크류 TBI+Linear 가이드 히윈 |
| 운전 모드 | 서보 모터 드라이브 |
| 조작 모드 | 양두 |
| 로딩된 수량 | 18650 : 30 PC / 머리 |
| 전극 직경 | 선택적인 ∮1.8-6.0mm |
| 전극 방열 | 강제 공기 냉각 |
| 동작 압력 | 0.2-0.8MPa |
| 용접기 전력 공급기 | DC 인버터 용접공 트랜지스터 용접공 |
| 차원 | 1100mm×900mm×1930mm |
| 중량 | 350KG |
제품 응용
MD-ASW는 전동 공구 배터리, 비틀림 차량 배터리, 에너지 저장 건전지 팩, 스쿠터 전기 자동차 배터리, 기타 등등에서 사용될 수 있습니다. 매뉴얼 스폿 용접과 비교해서, 용접되는 효율성과 정확도는 매우 향상되었습니다.
제품 작동
1. 용접의 매개 변수를 터치 스크린으로 설정하기. (단지 똑같은 제품은 한때 설정될 필요가 있습니다)
2. 빠른 클램핑 위치에서 건전지 팩과 정착물을 두세요.
3. 시작 버튼을 누르시오 그러면 기계는 자동적으로 모든 용접 작용을 완료합니다.
4. 새로운 정착물 (건전지 팩)을 연산자 바꿔놓기를 자극하기 위한 용접공 음성.
기계 세부 사항을 웨링 건전지 팩 장소
