상세 정보 |
|||
| 전지법: | MD-ASW 리튬 배터리 점 용접기 | 전송 방식: | 대만 정확성은 가이드 레일과 고정합니다 |
|---|---|---|---|
| 최대 부하 전기적 코어: | Ｘ 방향 : 26; Ｙ 방향 : 26 | X-축 타격: | 400 밀리미터 |
| Y-축 타격: | 400 밀리미터 | 운전 모드: | 스테퍼 서보 모터 |
| 용접전류: | 5000A 8000A | 전압: | 220V와 380V |
| 힘: | 4000 Ｗ | ||
| 강조하다: | 380V 리튬 배터리 용접기,400 밀리미터 리튬 배터리 용접기,점 용접기 18650 |
||
제품 설명

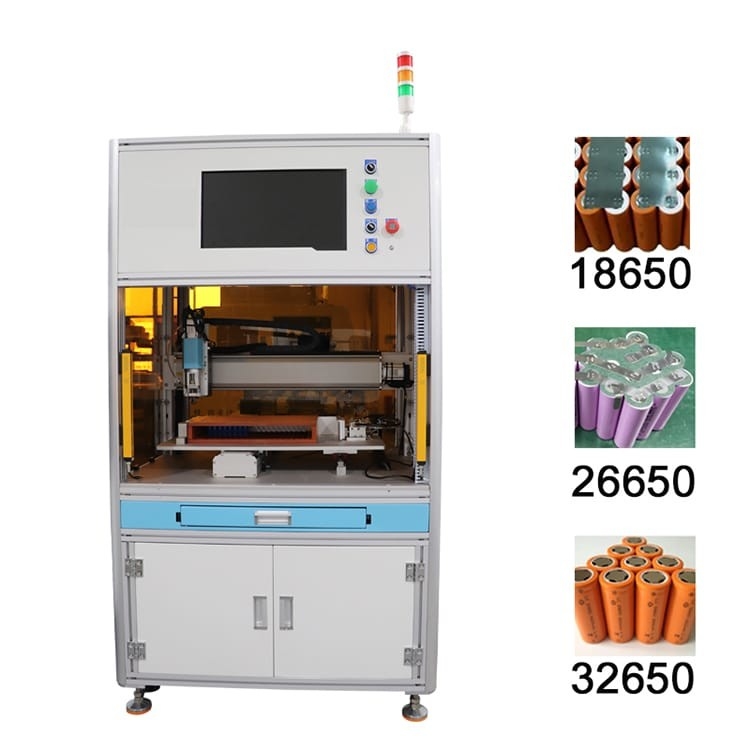

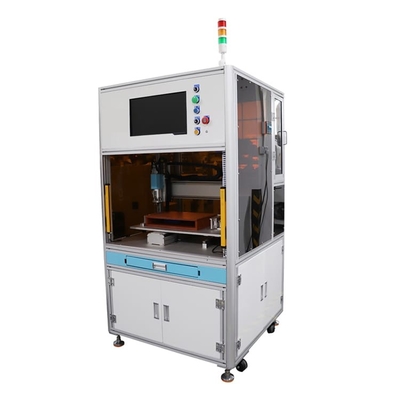

건전지 팩을 위한 자동 일 측면 회전식 18650 리튬 배터리 점 용접기
제품 설명
이 자동 점 용접 18650 전지 일 측면 스폿 용접 기계는 18650,26650,32650 실린더 배터리 팩 자동 점 용접을 위해 사용됩니다.
제품 특징
1. 전원 :4KW,220V/380V AC Input,50HZ
2. 공기 ; 0.4-0.6Mpa, 어떤 물, 어떤 불순물
3. 적당한 셀 범위 :셀, 다중 병행되고 다중 계열 조합의 14500/18500/18650/18730/21700/26650/32700/4680 시리즈와 병렬 조합
4. 건전지 팩의 생산에 적합합니다 : 전기 도구 전지, 트위스트 차량 배터리, 에너지 저장 건전지 팩, 스쿠터 배터리, 전기 자동차 배터리, 기타 등등.
5. 최대 행정 : X-축 400MM, Y-축 400MM, 만약 당신이 많필요로 하면, 그것이 맞춤화될 필요가 있습니다
6. 니켈 시트 폭에 적합합니다 : (특화할 때 주형을 떠서 만드는 니켈 시트 / 충돌 니켈 시트는 확인합니다)
7. 니켈 시트 두께에 적합합니다 : 0.1MM---0.3MM (0.21-0.3MM 두께 니켈 시트가 배열될 필요가 있습니다)
8. 생산 효율 : 약 2000-2500PCS 셀 / 시간
9. 표준 점 용접기 : 전원 공급기, 한 셋트를 용접하는 5000A/8000A DC 장소
- 빠른 장소 용접 속도 (2-10ms),
- 로우 스폿 온도
- (경향 또는 폭발 하에) 용접의 실시간 감시가 용접 완료 신호로 용접 결합 시간 절약합니다
- 세트는 용접 기준 용접을 발견할 (긍정적과 음극이 각각 다른 경향으로 용접됩니다) 수 있습니까
- 만약 전류가 너무 작거나 스폿 용접 동안 비정상이 있다면, 기계가 자동적으로 기계를 경보하고 막을 것입니다
10. 용접공 효과 : 매우 좋은 용접 일치성, 획일적 납땜 접합부와 아름다운 외양
11. 3 종류의 스폿 용접 데이터 입력 : 도트 매트릭스 입력 방법 어레이 입력 방법 Ｕ 디스크 임포트 방법이 Ｕ 디스크에 장소 용접 데이터를 저장하고, 직접적으로 그것을 기계로 임포트합니다. (Ｕ 디스크 캐드 데이터 교환 방식 데이터는 단일 시간에 터치 스크린에서 중요하고, 그리고 나서 터치 스크린에서 뱃치에서 Ｕ 디스크까지 수출되고 그리고 나서 동시에 다른 기계에서 중요할 수 있습니다. )
12. 스폿 용접 몰드 모델 이름 : 중국이고 영어 입력
14. 디스플레이 인터페이스 : 7 인치 칼라 터치 스크린이 중국이고 영어인 것에 전시할 수 있습니다
15. 제어 장치 : 5명의 주축 고속 PLC 프로그래머, 3 주축 서보 모터, 1 주축 400W 서보 모터는 전기 용접 머리를 운전합니다
16. 니켈 벨트는 소모를 감소하기 위해 형성된 니켈 벨트를 채택합니다
17. 장비 디버깅은 배우고 이해되도록 단순하고 쉽고 모델 변화 속도가 빠릅니다 (데이터의 0-99 단체가 이전일 수 있습니다)
18. 용접 헤드 권력 : 서보 기구에 의한 전기
19. 장비는 그것의 자신의 장애 경고를 가지고 있고 프롬프트에 따라 결점을 깨끗이 합니다
20. 차원 :L900*W900*H1750MM
21. 중량 :200KG
제품 우위
1. 작용하세요 :건전지 팩을 위한 자동용접기
2. 응용된 범위 :실린더리컬형 전지 건전지 팩을 위해
3. 적당한 니켈 두께 : 0.1mm-0.3mm
4. 장소가 실효 면적을 용접합니다 : X-축 400 밀리미터, Y-축 400 밀리미터
제품 사양
| 모델 부정. | MD-ASW |
| Y-축 교통 | 400 밀리미터 (주문형인) |
| X-축 교통 | 400 밀리미터 (주문형인) |
| 맥스 스폿 용접 속도 | 0.35s/point (1 시간 :약 2800 units18650 셀) |
| 모터구동속도 | 1000년 mm/S |
| 회전각 | 180' |
| 최대 부하 전기적 코어 | Ｘ 방향 : 26; Ｙ 방향 : 26 |
| 유능한 파일군 저장 | 99개 그룹 |
| 운영 체제 | 임베디드 시스템 인간-기계 인터페이스 |
| 전송 방식 | 대만 정확성은 가이드 레일과 고정합니다 |
| 운전 모드 | 스테퍼 서보 모터 |
| 위치 결정 정밀도를 반복하세요 | ±0.02mm |
| 차원 | Ｌ : 900 밀리미터, Ｗ : 900 밀리미터, Ｈ : 1750 밀리미터 |
| 힘 | 4000W |
| 기계 하중 | 200KG |
| Y-축의 최대 베어링 중량 | 35KG |
| 입력 파워 공급 | 단상 교류식 220V/50Hz |
| 공기 공급원 | 0.4-0.6 Mpa |
제품 응용
상응하는 정착물로, 점 용접기는 18650, 26650, 32650, 4680을 용접할 수 있고 다른 원통형 전지가 또한 다양한 원통형 전지, 정방형 배터리, 버튼형 배터리와 기타 등등을 위해 맞춤화될 수 있습니다.
제품 작동
1. 용접의 매개 변수를 터치 스크린으로 설정하기. (단지 똑같은 제품은 한때 설정될 필요가 있습니다)
2. 빠른 클램핑 위치에서 건전지 팩과 정착물을 두세요.
3. 시작 버튼을 누르시오 그러면 기계는 자동적으로 모든 용접 작용을 완료합니다.
4. 새로운 정착물 (건전지 팩)을 연산자 바꿔놓기를 자극하기 위한 용접공 음성.

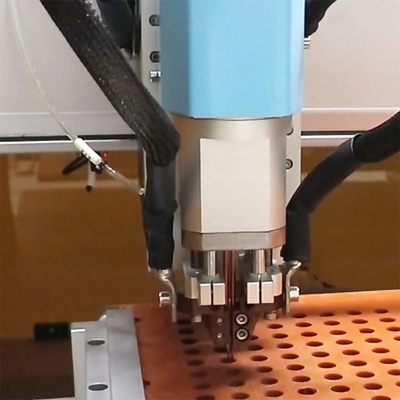

회전 머리 일 측면 점 용접기 세부
