리튬 이온 전지 18650을 위한 양면 배밀도 디스켓 점 용접기

자동 두배 측면 CNC 18650 원통형 전지 스폿 용접 용접공 기계

제품 설명

자동 건전지 팩 스폿 용접기는 공장에 적당한 건전지 팩 스폿 용접과 조립인 CNC를 기반으로 한 자동 처리 기술의 일반적 플랫폼입니다. 매뉴얼 점 용접기와 비교해서, 용접의 효율성과 정확도는 매우 향상되었습니다. 인간화된 디자인은 작동과 매우 쉽고 편리하여서 결함을 제거하는 것 만듭니다. 짜맞춘 요소의 디자인은 출현을 더 간결하게 합니다. 우리는 또한 CNC 용접기를 제공할 수 있습니다. 보다 상세한 설명을 위해 당신의 조사를 우리로 맞아들이세요.

제품 특징

1.1 전원 :3 단계 AC 380V
1.2 기압 ; 0.4-0.6Mpa
1.3 응용된 범위 : 전력 배터리 코어 18650 / 26650, 다중 병행되고 다중 계열 조합, 전동 공구 배터리, 변동 차량 배터리, 축전지 팩, 26650 건전지 팩, 32650 건전지 팩, 전기적 자전거 배터리, 등의 시리즈와 병렬 조합.
1.4 맥스 스토크 : 18650개 배터리 코어를 예시하고 스토크를 최대한으로 쓰세요 : X-축 35 PC core* Y-축 20 PC 핵심, 면 더 큰 타격을 필요로 하고, 그것이 맞춤화될 필요가 있습니다.
1.5 적당한 용접 바늘 : 지름 4 - 4 * 6 수입된 평평한 헤드 용접 바늘 (팽창 핵심 용접), 지름 1.5*100mm (스폿 용접)
1.6 적당한 니켈 폭 : 니켈을 형성하기
1.7 안에 주문 제작된 스폿 용접 주형 앞과 철회 유형 (사용하는 자동 생산 라인에 적합한) 일 수 있습니다
1.8 주문형 자동 연삭 바늘 기능
1.9 적당한 니켈 두께 : 0.1mm-0.3mm
1.10 생산 효율 : 약 4000 PCS - 시간 당 5000 PCS
1.11 용접기 : 5000A/8000A 모델, 두 세트

• 표준 스폿 용접기 : 5000A/8000A, 2개 세트
• 빠른 속도 장소 용접(2-10ms)
• 장소를 용접하는 저온
• 실시간 모니터링한 용접
• 용접 완료 신호로 용접 결합 시간 절약하세요
• 상술 용접을 용접하는 셋-스폿일 수 있습니다 (정부가 다른 경향을 사용하여 용접됩니다)
• 세트일 수 있고 용접되고 부정적인 똑같은 배터리 긍정적 장소가 전혀 스폿 용접도 하지 않습니다
• 전류는 스폿 용접 동안 너무 작거나 비정상입니다, 기계는 자동적으로 경보하고 멈춥니다

1.12 용접 효과 : 좋은 용접 일치성, 획일적 납땜 접합부와 아름답습니다
1.13 3 종류의 스폿 용접 데이터 입력 :

• 도트 매트릭스 입력 방법
• 어레이 입력 방법
• 디스크 임포트 방법, 매장 장소가 Ｕ 디스크, 직접적으로 기계에 수입에 데이터를 용접합니다 (Ｕ 디스크 캐드 데이터 교환 방식 데이터가 단일 패스에 의해 터치 스크린으로 반입되는 후, 뱃치에서 터치 스크린에서부터 Ｕ 디스크까지 수출되고 그리고 나서 사용하기 위한 다른 기계로 반입될 수 있습니다)

1.14 용접 주형 이름 :중국이고 영어 입력 실력
1.15 제어부품 : 7 - 인치 터치 스크린, 6명의 주축 고속도 PLC 프로그래머, 3 주축 750W 서보 모터, 2 주축 400W 서보 모터는 전기 용접 머리를 운전합니다
1.16 소모를 감소하기 위해 니켈 스트립을 형성하는 것 사용합니다
1.17 장비 디버깅은 단순하고 배우도록 쉽고 이해되도록 쉽고 빨리 모델을 바꿉니다 (0-199 그룹 데이터가 불릴 수 있습니다)
1.18 용접 헤드 권력 : 전기적 서보기구
1.19 완성 배터리 정착물 주형 : 1 세트 단열재 전기 나무 정착물 (2 PC)
1.20 보증 : 일년 제한 보증과 수명 지원
1.21개 장치는 장애 경고가 딸려 있고 프롬프트에 따라 결점을 깨끗이 합니다
1.22 차원 :L1100*W900*H1930MM
1.23 중량 :약 350KG

제품 우위

1. 용접 행정은 맞춤화될 수 있습니다
2. 다양한 종류의 건전지 팩에 적합합니다
3. 고속도 용접
4. 7 인치 터치 스크린, 더 편리한 작동, 더 명백한 디스플레이
5. 용접 헤드는 에어-쿨링 또는 워터-쿨링 기능을 가지고 있으며, 그것이 효과적으로 스폿 용접 바늘 냉각 개시온도 용접 품질의 영향을 감소시킬 수 있습니다.
6. 최고 99까지 파일 집합, 부르도록 이심플 파일을 저장할 수 있습니다,
변하는 복잡한 라인이 가공처리할 것을 요구하지 않습니다
7. 이동이 솔더핀 또는 다른 이유를 바꾸는 것 발생되었다는 것을 장소를 위해 눈금 보정될 수 있는 전체 이동 더 어브솔더 조인트를 위한 원키 보정 기능
8. 전기이거나 공기 점 용접기는 선택적입니다

제품 사양

제품 응용

MD-ADW는 전동 공구 배터리, 비틀림 차량 배터리, 에너지 저장 건전지 팩, 스쿠터 전기 자동차 배터리, 기타 등등에서 사용될 수 있습니다. 매뉴얼 스폿 용접과 비교해서, 용접되는 효율성과 정확도는 매우 향상되었습니다.

제품 작동

1. 용접의 매개 변수를 터치 스크린으로 설정하기. (단지 똑같은 제품은 한때 설정될 필요가 있습니다)
2. 빠른 클램핑 위치에서 건전지 팩과 정착물을 두세요.
3. 시작 버튼을 누르시오 그러면 기계는 자동적으로 모든 용접 작용을 완료합니다.
4. 새로운 정착물 (건전지 팩)을 연산자 바꿔놓기를 자극하기 위한 용접공 음성.

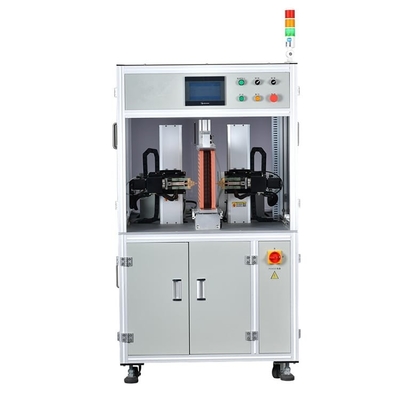

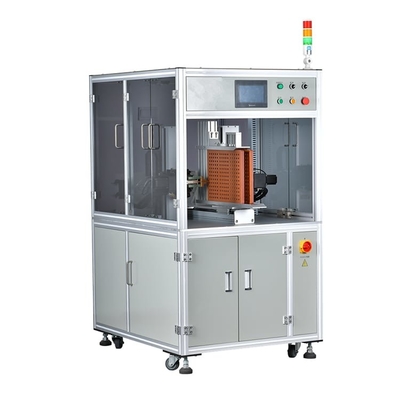

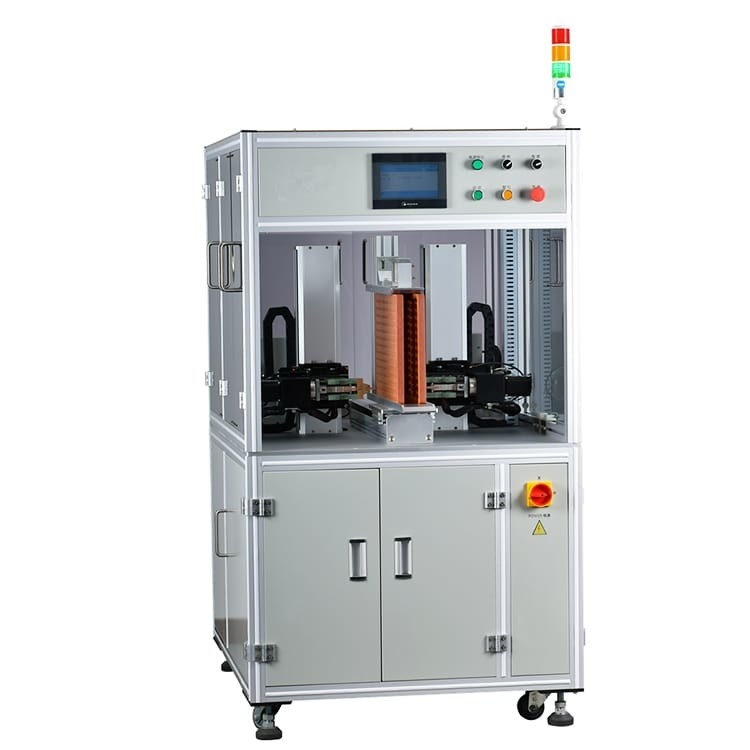

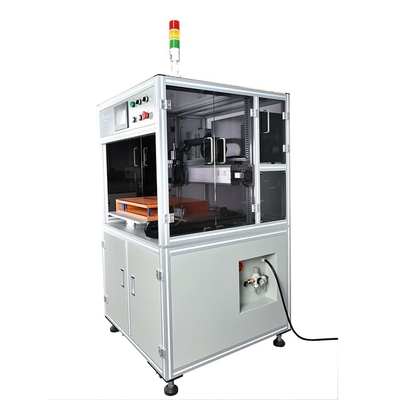

양측 사이드 스폿 용접기 세부 사항

샘플을 용접하는 원통형 전지 팩
