상세 정보 |
|||
| 전지법: | MD-ASW 건전지 팩 용접공 | Y-축의 최대 베어링 중량: | 35 킬로그램 |
|---|---|---|---|
| 최대 부하 전기적 코어: | Ｘ 방향 : 26; Ｙ 방향 : 26 | X-축 타격: | 400 밀리미터 |
| Y-축 타격: | 400 밀리미터 | 운영 체제: | 임베디드 시스템 인간-기계 인터페이스 |
| 용접 헤드 스프링 압력 범위: | 1.0 - 5 킬로그램 | 용접전류: | 5000A 8000A |
| 전압: | 220V와 380V | 힘: | 4000 Ｗ |
| 강조하다: | 4000W 건전지 팩 용접기,18650 전지 건전지 팩 용접기,일 측면 점 용접기 |
||
제품 설명

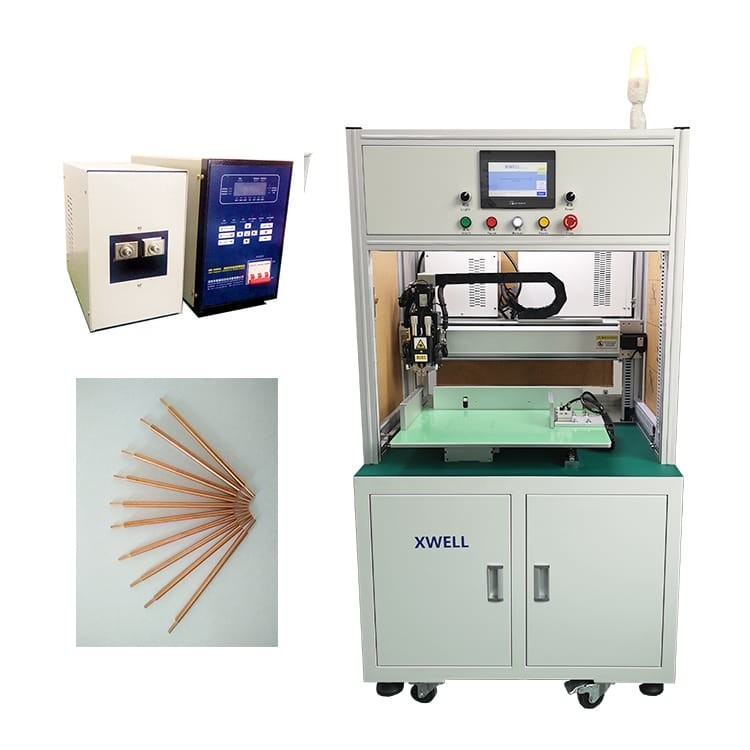

18650대 세포 일 측면 스폿 용접 기계를 용접하는 자동 스포트
제품 설명
회전식 용접 헤드 용접 바늘은 5000A / 8000A 점 용접기를 구성할 필요가 있습니다.
전기이 모델을 운영합니다 : 또 다른 공기 압축기를 연결시킬 필요가 있으지 마세요.
회전식 용접 헤드 용접 바늘과 보통 용접 헤드는 보편적일 수 없습니다.
장치물 : (다음과 같은 매개 변수는 맞춘 비표준일 수 있습니다)
A) 다른 크기의 건전지 팩의 호환성 :
측면 패널을 배치함으로써 배터리 모듈의 사이즈를 조절하세요. (필요에 따라 주문 제작된) 최대 용접 역 400 * 400.
B) 주형 위치설정 :
자동차 클램핑 조정에서 상하측을 사용하시오 그러면 주형이 정확하게 있을 수 있다는 것을 보증하기 위해 배치하는 위치 결정 핀과 윗쪽은 배치했습니다.
그것은 큰 영역 때문에 용접 기능에 영향을 미치지 않을 것입니다.
C) 용접 헤드의 회전 :
용접 헤드는 '프로그래밍 제어 (을 통하여 납땜 접합부의 다양한 각도를 만나기 위해 180에서 자동적으로 회전될 수 있습니다).
D) 달성하기 위한 서보 모터를 사용하는 용접 압축 동작.그것은 그것에게 용접 헤드와 제조 공정에 있는 제품 압력 획일적, 용접 안정성을 확보합니다.
E) 바늘 자동 연삭을 용접하는 것 : 자동적으로 용접 품질을 보증하기 위한 시간 주기 뒤에 용접 바늘에서 갈리는 주파수와 수를 닦을 예정일 수 있습니다..
F) 용접 바늘의 자동 보정 : 자동적으로 그것에게 똑같은 솔더핀과 용접 품질의 힘을 확보하기 위한 시간 주기 뒤에 있는 용접 솔더링 작업을 보상할 예정일 수 있습니다.
G) 가난한 용접기 온난화와 취급 : 가난한 용접의 경우에, 터치 스크린은 자동적으로 경고하고 알람 데이터가 검사를 위한 내부 형태에 저장했습니다.
(H) 배우도록 쉬운 사용하기 쉬운 A.UI 장치 사용자 인터페이스. 10 분 교회 운영자, 30분 교회 프로그래밍 작동.
제품 특징
1. 전원 :4KW, AC 220V,50HZ
2. 기압 ; 0.4-0.6Mpa
3. 응용된 범위 : 18650, 26650, 32650과 정방형 배터리의 시리즈와 병렬 조합 (또는 비슷하 ), 자동화된 단일면 스폿 용접을 달성하고.
4. 적당한 니켈 폭 : 언리미티드
5. 적당한 니켈 두께 : 0.1mm-0.3mm
6. 한 예로 18650개 배터리, 시간 당 1800-2000pcs를 잡으세요
7. 용접 효과 : 좋은 용접 일치성, 획일적 납땜 접합부와 아름답습니다
8. 제어부품 : 7 인치 터치 스크린, 3명의 주축 고속도 PLC 프로그래머, 2 주축 750W 서보기구와 스텝 모터.
9. 소모를 감소하기 위해 형성 니켈 스트립을 사용합니다.
10. 장비 디버깅은 단순하고 배우도록 쉽고 이해되도록 쉽고 빨리 모델을 바꿉니다
11. 장소가 실효 면적을 용접합니다 : X-축 400 밀리미터, Y-축 400 밀리미터
12. 용접 헤드 권력 : 서보 모터에 의해
13. 완성 배터리 정착물 주형 : 1 세트 단열재 전기 나무 정착물 (2 PC)
14. 장치는 장애 경고가 딸려 있고 프롬프트에 따라 결점을 깨끗이 합니다
15. 장치는 생산량에서 사용하기가 쉬운 프로그래밍 데이터의 99개 세트를 저장할 수 있습니다.
16. 용접기 :모델 5000A / 8000A명, 한 셋트.
제품 우위
1. 터치 스크린 디스플레이, 더 편리한 작동과 더 명백한 디스플레이
2. 세가지 파일 프로그래밍 모드, 수동 조작 입력, 배열, CAD 데이터 교환 방식 그림 수입, 단순하고 다양한 복잡한 프로그램 편집에 대한 빠른 응답
3. 용접 헤드는 공기 냉각법 또는 물 냉각의 기능을 가지고 있으며, 그것이 효과적으로 바늘 냉각 개시온도 용접 품질을 용접하여 장소의 영향을 감소시킬 수 있습니다
4. 그것은 부르기 위해 쉬운 최고 99까지 파일 집합을 저장할 수 있고 라인 교체와 기계 조절의 복잡한 과정을 필요하지 않습니다
5. 정착물에서 옆과 비 옆의 장소 용접 프로그램은 바뀌게될 수 있습니다.
제품 사양
| 모델 부정. | MD-ASW |
| Y-축 교통 | 400 밀리미터 (주문형인) |
| X-축 교통 | 400 밀리미터 (주문형인) |
| 맥스 스폿 용접 속도 | 0.35s/point (1 시간 :약 2800 units18650 셀) |
| 모터구동속도 | 1000년 mm/S |
| 회전각 | 180' |
| 최대 부하 전기적 코어 | Ｘ 방향 : 26; Ｙ 방향 : 26 |
| 유능한 파일군 저장 | 100개 그룹 |
| 운영 체제 | 임베디드 시스템 인간-기계 인터페이스 |
| 전송 방식 | 대만 정확성은 가이드 레일과 고정합니다 |
| 운전 모드 | 스테퍼 서보 모터 |
| 위치 결정 정밀도를 반복하세요 | ±0.02mm |
| 차원 | Ｌ : 900 밀리미터, Ｗ : 900 밀리미터, Ｈ : 1750 밀리미터 |
| 힘 | 4000W |
| 기계 하중 | 200KG |
| Y-축의 최대 베어링 중량 | 35KG |
| 입력 파워 공급 | 단상 교류식 220V/50Hz, 3 단계 AC 380V |
| 공기 공급원 | 0.4-0.6 Mpa |
제품 응용
그것은 전기 차량 건전지 팩에 적합하고, 자동차 배터리 모듈, 가로등 배터리, 평형추차 건전지 팩, 스쿠터 건전지 팩, 단말기 파워 공급, 벤처기업 배터리 팩 모듈, 동력 공구 건전지 팩, 노트북 건전지 팩, 등입니다!
제품 작동
1. 용접의 매개 변수를 터치 스크린으로 설정하기. (단지 똑같은 제품은 한때 설정될 필요가 있습니다)
2. 빠른 클램핑 위치에서 건전지 팩과 정착물을 두세요.
3. 시작 버튼을 누르시오 그러면 기계는 자동적으로 모든 용접 작용을 완료합니다.
4. 새로운 정착물 (건전지 팩)을 연산자 바꿔놓기를 자극하기 위한 용접공 음성.
