상세 정보 |
|||
| 전지법: | 실린더 배터리 | X-축 타격: | 400 밀리미터 |
|---|---|---|---|
| Y-축 타격: | 400 밀리미터 | 운영 체제: | 임베디드 시스템 + HMI |
| 전송 방식: | 스크루 rod+precision 선형 가이드 레일 | 맥스 스폿 용접 비율: | 0.5S /는 지적합니다 ; 1500-1800pcs/h |
| 용접 헤드 스프링 압력 범위: | 1.0 - 5 킬로그램 | 용접전류: | 5000A 8000A |
| 전압: | 220V와 380V | 힘: | 4000 Ｗ |
| 강조하다: | 원 헤드 건전지 팩 용접기,HMI 건전지 팩 용접기,원 헤드는 스폿 용접기를 자동화했습니다 |
||
제품 설명

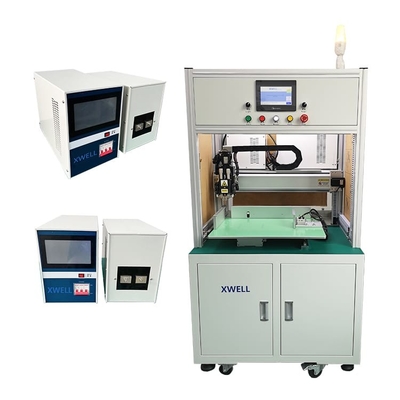

건전지 팩 조립 라인을 위한 원 헤드 자동 저항 점 용접기
제품 설명
자동 단일면 스폿 용접기 기계는 연속하여 단일 세포의 용접에 적합하고 건전지 팩 공장에서 조립 전에 평행합니다.
이 기계는 18650/21700/26650/32650/32700과 같은 원통형 전지를 위한 자동 스포트 용접공입니다. 점 용접기의 전기 제어부분은 고집적화, 좋은 다기능성과 편리한 유지를 가지고 있는 모듈 설계를 채택합니다. 주요 작동기는 고정밀도와 좋은 신뢰성을 가지고 있는 서보 모터에 의해 제어됩니다. 장비의 전기회로는 유지와 대체를 위해 편리한 국내이고 외국 표준 제어 장치와 장치를 채택합니다. 그것은 의미 심장하게 스폿 용접 효율성을 향상시키는 장소 용접 헤드, 오토캐드 데이터 입력, 배열과 수동 방법의 자동 회전을 지원하고, 팩 생산 라인을 보증합니다.
제품 특징
1. 프로그래밍 인터페이스는 작동하기 쉽고, 3이지 방법을 지원합니다 : CAD 데이터 교환 방식 지도, 배열과 설명서. 프로그래밍 파일의 어떠한 그룹도 저장될 수 있습니다.
2. 바늘 대체 예상과 주의를 용접할 때, 용접 헤드는 효과적으로 용접 바늘의 손실을 감소시키는 열기를 식히기 위해 수냉식 유통을 채택하고, 용접 효과를 향상시킵니다.
3. 짜맞춘 용접전류 모니터링 시스템이 잘못된 용접으로, 용접전류를 모니터링할 수 있고 잘못된 용접 알람 기능이 실시간으로 용접을 모니터링할 수 있습니다.
4. 공업 통합 통제로, 모든 용접 파라미터는 추적되고 추적되며, 그것이 데이터 관리와 단순 작동에게 편리합니다. 그것은 납땜 접합부 추적, 화재 폭발, 잘못된 납땜과 없는 땜납 감시 측정 기록과 같이 기능을 가지고 있습니다.
5. 4 축 순수한 전기모델은 효과적으로 불안정 공기 압력으로 인해 용접되어 잘못된 용접과 튀김을 방지할 수 있습니다.
6. 미야치 회전식 용접 헤드는 채택됩니다. 용접 헤드는 90' 회전을 플러스 마이너스 지원합니다. 그것은 어떠한 각에서 니켈 시트 단락 홈의 스폿 용접에 적합하고 용접 헤드가 가벼우며, 그것이 효과적으로 용접 헤드가 변형되기에 너무 무겁고 용접 배터리를 야기시킵니다 예방합니다.
제품 우위
1. 작동하도록 더 편리하고 전시하도록 더 명백한 7 인치 터치 스크린
2. 용접 헤드는 공기 냉각법 또는 물 냉각의 기능을 가지고 있으며, 그것이 효과적으로 용접 품질 위의 바늘을 용접하여 장소의 온도의 영향을 감소시킬 수 있습니다.
3. 그것은 부르기 위해 쉬운 99 파일 집합을 저장할 수 있고 복잡한 라인 변화와 기계 조정 처리를 필요하지 않습니다.
4. 위치 이탈이 솔더핀 또는 다른 이유을 대체에 의해 발생되었다는 것을 포인트를 눈금 보정하는데 사용될 수 있는 납땜 접합부의 전체적 일탈을 위한 원 콜 보정 기능.
5. 스폿 용접의 효율성은 더 높고 각각 스폿 용접의 속도가 ≤ 0.35s이 (선별적 용접기의 다양한 속도에 따르면)과 단일면 스폿 용접 기계가 2800이지 전기적 코어 / 시간에 도달할 수 있습니다.
6. 핵심 부속물은 일본과 대만으로부터 수입되고 전체 기계의 정확도, 안정성과 서비스 수명이 다른 국내 부속물의 그것들 보다 1 번 이상 더 높습니다.
7. 용접의 자동 알람과 정지 기능은 계속 결점을 깨끗이 한 후 웰드를 발견할 수 있습니다.
8. 기계는 파워-오프 또는 브레이크포인트 지속의 기능을 가지고 있으며, 그것이 손으로 스폿 용접을 위해 위치를 조정할 수 있습니다.
9. 용접기는 선택되고 일치되고 다른 용접기가 효과적으로 고객에 대한 필요를 충족시키기 위해 고객들을 위한 다른 요구에 따라 선택될 수 있습니다.
10. 세가지 파일 프로그래밍 모드, 수동 조작 입력, 배열, CAD 데이터 교환 방식 패턴 수입, 단순하고 다양한 복잡한 프로그램 편집에 대한 빠른 응답.
제품 사양
|
X-축 타격
|
400 밀리미터 (주문형인)
|
운영 체제
|
임베디드 시스템 + HMI
|
|
Y-축 타격
|
400 밀리미터 (주문형인)
|
전송 방식
|
스크루 rod+precision 선형 가이드 레일
|
|
맥스 스폿 용접 비율
|
0.5S /는 지적합니다 ; 1500-1800pcs/h
|
운전 모드
|
하이브리드 서보 모터
|
|
모터 드라이브의 최대 속도
|
1000년 mm/S
|
니켈 용접 두께
|
0.1mm-0.3mm
|
|
맥스는 셀 (18650)를 로딩했습니다
|
약 500 PC (20 * 25)
|
차원
|
900L*900W*1750H
|
|
파일군의 위는 절약했습니다
|
99개 그룹
|
위치 결정 정밀도
|
±0.02mm
|
|
중량
|
200KG
|
수평선상 베어링 중량
|
15 킬로그램 (OEM)
|
주요 부품 목록
| 이름 | 수량 |
| X-축 모듈 | 1개 세트 |
| Y-축 모듈 | 1개 세트 |
| 용접 호스트 | 1 PC |
| 용접 헤드 | 1개 세트 |
| 클램프 장치 | 1개 세트 |
| 용접 곰팡이 | 1개 세트 |
| 7 인치 터치 스크린 | 1 PC |
| 모션 콘트롤러 | 1 PC |
| 서보 모터 | 2개 세트 |
| 공기의 요소 | 1개 세트 |
| 기계가공 부분 | 1 뱃치 |
| 제어 시스템 | 1개 세트 |
| 기계 틀 | 1개 세트 |
| 경보 시스템 | 1개 세트 |
제품 응용
18650/26650/21700/32650과 다른 배터리 조합 ;
에너지 저장 배터리, 전기 자동차 배터리, 전기적 오토바이 배터리와 다른 모듈 전력 리튬 건전지 팩 "
제품 작동
1. 용접의 매개 변수를 터치 스크린으로 설정하기. (단지 똑같은 제품은 한때 설정될 필요가 있습니다)
2. 빠른 클램핑 위치에서 건전지 팩과 정착물을 두세요.
3. 시작 버튼을 누르시오 그러면 MD-ASW는 자동적으로 모든 용접 작용을 완료합니다.
4. 새로운 정착물 (건전지 팩) "을 연산자 바꿔놓기를 자극하기 위한 MD-ASW 음성
