50HZ CNC를 용접하는 기계 장소를 용접하는 1000년 mm/S 건전지 팩

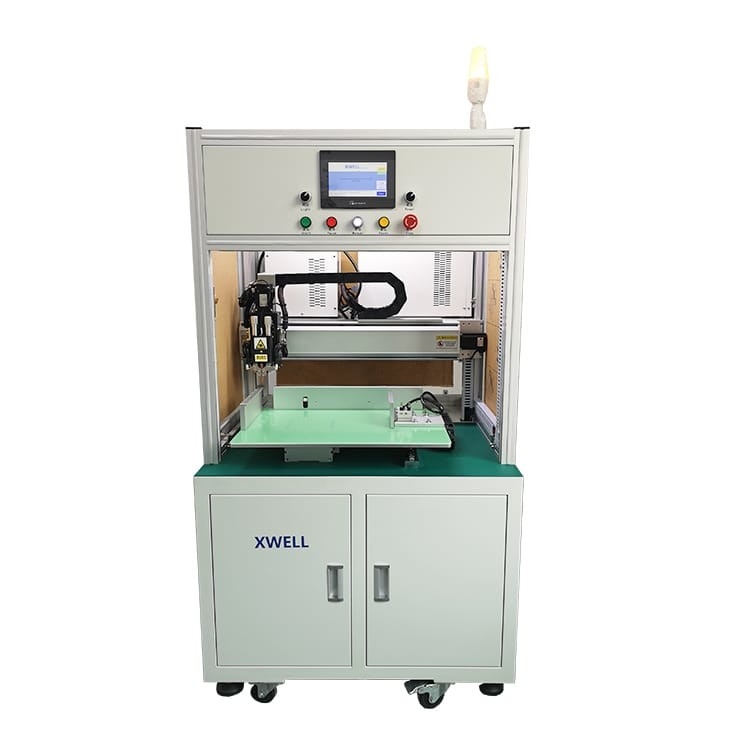

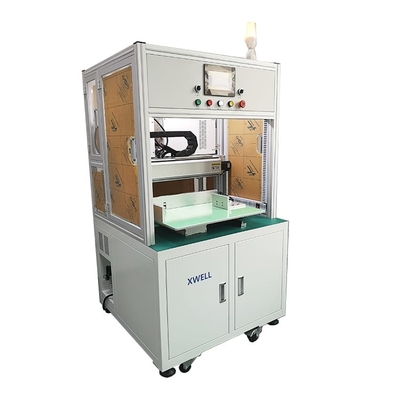

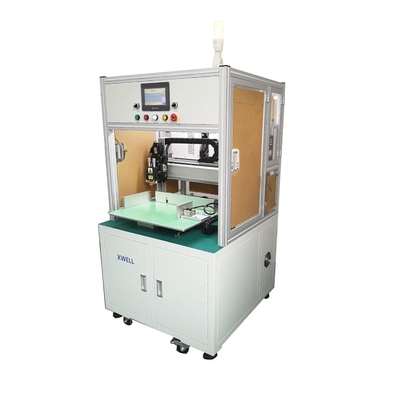

원통형 전지 팩을 위한 CNC 자동 점 용접기

제품 설명

1.1 전원 : 4KW, AC 380V,50HZ
1.2 기압 ; 0.4-0.6Mpa
1.3 응용된 범위 : 전력 배터리 코어 18650 / 26650, 다중 병행되고 다중 계열 조합, 전동 공구 배터리, 변동 차량 배터리, 축전지 팩, 26650 건전지 팩, 32650 건전지 팩, 전기적 자전거 배터리, 등의 시리즈와 병렬 조합.
1.4 맥스 스토크 : 18650개 배터리 코어를 예시하고 타격을 최대한으로 쓰세요 : X-축 35 PC core* Y-축 20 PC 핵심, 면 더 큰 타격을 필요로 하고, 그것이 맞춤화될 필요가 있습니다.
1.5 적당한 용접 바늘 : 지름 4-4*6 수입된 평평한 헤드 용접 바늘 (팽창 핵심 용접), 지름 1.5*100mm (스폿 용접)
1.6 적당한 니켈 폭 : 니켈을 형성하기
1.7 안에 주문 제작된 스폿 용접 주형 앞과 철회 유형 (사용하는 자동 생산 라인에 적합한) 일 수 있습니다
1.8 적당한 니켈 두께 : 0.1 밀리미터---0.3 밀리미터 (0.21-0.3mm 두께, 니켈이 배열될 필요가 있습니다)
1.9 생산 효율 : 시간 당 약 4000PCS-5000PCS
1.10 용접기 : 5000A/8000A 모델, oen 세트

• 빠른 속도 장소 용접(2-10ms)
• 장소를 용접하는 저온
• 실시간 모니터링한 용접
• 용접 완료 신호로 용접 결합 시간 절약하세요
• 상술 용접을 용접하는 셋-스폿일 수 있습니다 (정부가 다른 경향을 사용하여 용접됩니다)
• 세트일 수 있고 용접되고 부정적인 똑같은 배터리 긍정적 장소가 전혀 스폿 용접도 하지 않습니다
• 전류는 스폿 용접 동안 너무 작거나 비정상입니다, 기계는 자동적으로 경보하고 멈춥니다

1.11 용접 효과 : 좋은 용접 일치성, 획일적 납땜 접합부와 아름답습니다
1.12 3 종류의 스폿 용접 데이터 입력 :

• 도트 매트릭스 입력 방법
• 어레이 입력 방법
• Ｕ 디스크 임포트 방법, Ｕ 디스크, 직접적으로 기계에 임포트에 대한 매장 스폿 용접 데이터 (Ｕ 디스크 캐드 데이터 교환 방식 데이터가 단일 패스에 의해 터치 스크린으로 반입되는 후, 뱃치에서 터치 스크린에서부터 Ｕ 디스크까지 수출되고 그리고 나서 사용하기 위한 다른 기계로 반입될 수 있습니다)

1.13 용접 주형 이름 :중국이고 영어 입력 실력
1.14 제어부품 : 7 인치 터치 스크린, 6명의 주축 고속도 PLC 프로그래머, 3 주축 750W 서보 모터, 2 주축 400W 서보 모터는 전기 용접 머리를 운전합니다
1.15 소모를 감소하기 위해 니켈 스트립을 형성하는 것 사용합니다
1.16 장비 디버깅은 단순하고 배우도록 쉽고 이해되도록 쉽고 빨리 모델을 바꿉니다 (0-199 그룹 데이터가 불릴 수 있습니다)
1.17 용접 헤드 권력 : 전기적 서보기구
1.18 완성 배터리 정착물 주형 : 1 세트 단열재 전기 나무 정착물 (2 PC)
1.19 보증 : 일년 제한 보증과 수명 지원
1.20개 장치는 장애 경고가 딸려 있고 프롬프트에 따라 결점을 깨끗이 합니다
1.21 차원 :L1630*W900*H1730MM
1.22 중량 :약 280KG

제품 특징

1. 자동적으로 배터리 셀 전극에 니켈 시트를 용접한 기계.
2. 파워 뱅크, 노트북과 에비크스, 등에서 건전지 공장 자동적 생산을 위해 사용됩니다.
3. 시간마다 용접되는 2000 PC도 그러하세요.
4. 터치 스크린 작동, 쉽고 빠른 응답.
5. 빨리과 큰 효율로 기계를 운영하기 위한 근로자 0-1명.자동적으로 진행되기 위해 다른 기계에 연결될 수 있습니다.
6. 공기 냉각법, 이용 가능한 수동 프로그래밍 & 캐드 도면 입력.
7. 뉴델리, 인도의 해외 판매 사무소.
8. 12 달 보증과 라이프-타임 유지.

제품 우위

1. 높은 안정성
2. 강한 제너럴티
3. 생산 통제
4. 긴 유지
5. 효율적이고 정확합니다
6. 용접 펄스폭은 조정할 수 있고, 용접기가 회사이고 튕기는 소리가 작습니다, 용접점이 빛깔이지 않습니다.
7. 7 인치 터치 스크린, 더 편리한 작동, 더 클리어 디스플레이
8. 세가지 파일 프로그래밍 모드, 수동 조작 입력, 배열과 CAD 데이터 교환 방식 스키마 가져오기, 다양한 복잡한 프로그램 편집에 대한 단순하고 빠른 반응
9. 용접 헤드는 공기 냉각법 또는 물 냉각의 기능을 가지고 있으며, 그것이 효과적으로 용접 품질 위의 바늘을 용접하여 장소의 온도의 영향을 감소시킬 수 있습니다.
10. 그것은 부르기 위해 쉬운 99 파일 집합을 저장하고 복잡한 와이어링과 션팅 과정을 필요로 할 수 없습니다.
11. 시점 일탈이 바늘 대체 또는 다른 이유에 의해 발생되었다는 것을 눈금을 재는데 사용될 수 있는 납땜 접합부의 전체 일탈을 위한 1개 버튼 보정 기능.
12. 스폿 용접 효율은 더 높고 장소 당 용접 속도는 0.35S 이합니다 (선별적 용접기의 다양한 속도에 따르면), 한 개의 사이드 스폿 용접기가 시간마다 2800 핵심에 도달할 수 있습니다.
13. 핵심적인 부분은 일본과 대만으로부터 수입됩니다. 기계의 정확도, 안정과 서비스 수명은 2회 그렇게 중국에서 만들어진 다른 부분의 보다 더 많습니다.
14. 자동 알람과 정지 기능을 용접할 때, 통과된 후 결점은 스폿 용접을 계속할 수 있습니다
15. 전원 차단 또는 브레이크포인트와 기계는 기능을 계속하고 손으로 스폿 용접을 위해 어떠한 위치도 조정할 수 있습니다
16. 고객들을 위한 다른 요구에 따르면, 용접기는 선택적일 수 있습니다, 다른 용접기가 효과적으로 고객에 대한 필요를 충족시키기 위해 선택될 수 있습니다.

제품 사양



장비 구성


제품 응용

광기전력, 전원베터리, NiMH 리튬 배터리와 다른 배터리는 니켈 합금 스트립, 알루미늄 니켈 혼합 스트립, 전선과 가이드 스트립, 가계 전기 부품과 가이드 스트립, 하드웨어 부속물, 구리와 은 제품, 스테인레스 강 주변 장치 연결, 전구 피트 용접, 전자 부분, 높은 것의 모든 종류와 낮은 전도성 있는 금속 용접, 등으로 연결됩니다.

제품 작동

1. 용접의 매개 변수를 터치 스크린으로 설정하기. (단지 똑같은 제품은 한때 설정될 필요가 있습니다)
2. 빠른 클램핑 위치에서 건전지 팩과 정착물을 두세요.
3. 시작 버튼을 누르시오 그러면 기계는 자동적으로 모든 용접 작용을 완료합니다.
4. 새로운 정착물 (건전지 팩)을 연산자 바꿔놓기를 자극하기 위한 용접공 음성.

일 측면 점 용접기 세부 사항
